钢结构建筑转换层施工技术探究——北京通州新光大中心转换层施工分析论文_谢心谦

中天建设集团有限公司北京 101100

摘要：因建筑上下部平面使用功能的不同，对楼层采用不同的设计结构，并通过楼层进行结构转换，转换层因结构不同，其施工方式也各不相同，本文主要对光大中心的转换层进行分析。

关键词：钢结构；转换层；桁架；施工流程

1 建筑概况

2A商务办公楼等3项通州区运河核心区Ⅳ-02号多功能用地项目为超高层塔楼，结构形式采用钢管混凝土框架-钢筋混凝土核心筒结构体系，楼盖采用钢梁+混凝土组合楼板体系。塔楼顶部塔冠为轻型围护钢结构。

塔楼整体包括地下室4层，地上40层，钢结构雨棚及屋顶塔冠，竖向构件采用，变截面钢管混凝土柱（截面∮1300x65到截面∮700x15），从3层-24层，每层有7根H型变截面钢梁，标高178m和182.5m处分别设有4榀长16.1m高1.75m的H型桁架和2榀长23m高1.75m的H型桁架，楼面梁均为H型钢梁。商业裙房采用钢筋混凝土框架-剪力墙结构体系，局部长悬挑和大跨度区域采用预应力梁结构。

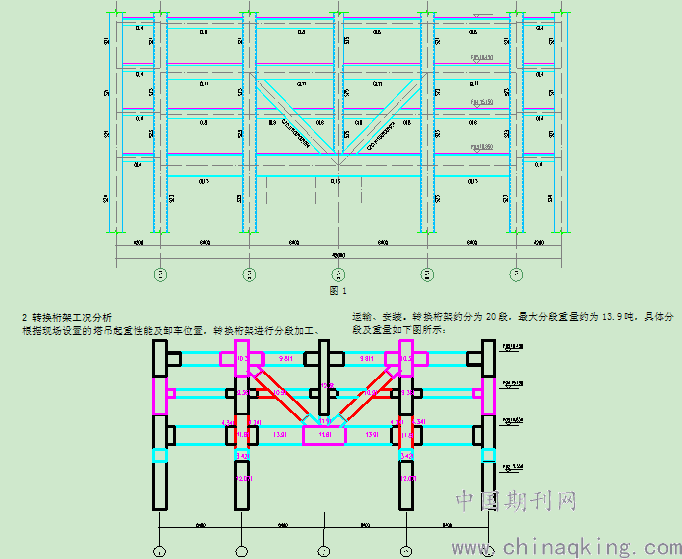

塔楼主入口F3~F4转换桁架位于D轴~F轴/1/7轴。立柱为圆管柱，弦杆及腹杆为H型钢梁。结构形式如下图所示：

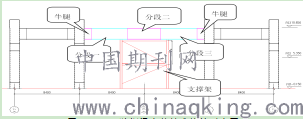

图 2分段情况示意图

其中，2层2-8轴雨蓬钢梁GL13最重，约为40吨，采用分段搭设支撑架体的形式进行吊装，钢梁上桁架牛腿后焊，钢梁主要依据现场布置塔吊吊装性能进行分段，分为三段，分段一重量为13.9t。分段二重量为11.8t，分段三重量为13.9吨。3号塔塔吊37.4m半径可以吊12.0吨，该部位钢梁重量最大为11.8t，满足吊装要求；3号塔塔吊31m半径可以吊14.1吨，该部位钢梁重量最大为13.9t，满足吊装要求；4号塔塔吊31m半径可以吊14.1吨，该部位钢梁重量最大为13.9t，满足吊装要求。

3 转换桁架安装技术措施

转换桁架安装思路是在首层地面上设置临时支撑架体，分段安装二层GL13。GL13安装完成后，拆除临时支撑架体，在桁架立柱下方用临时支撑柱支撑，继续安装桁架其他构件，桁架安装完成后，拆除临时支撑柱。

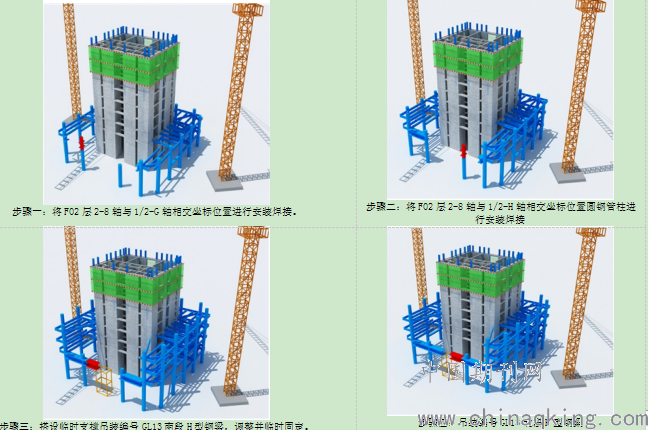

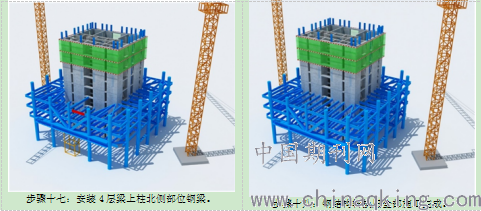

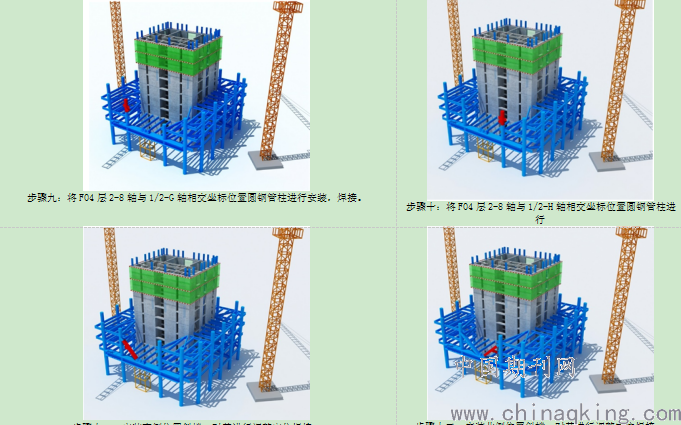

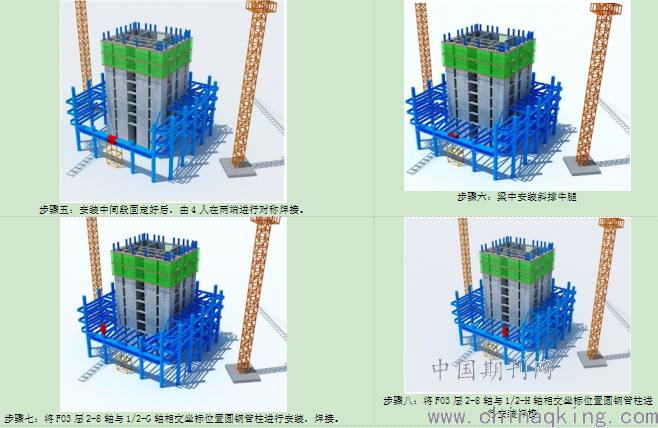

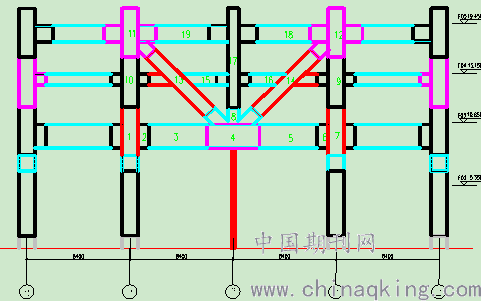

转换桁架安装流程：为了便于描述，对构件进行编号，如下图示。

（1）→（7）→（2）→（3）→（6）→（5）→（4）→（8）→（9）→（10）→（11）→（12）→（13）→（14）→（17）→（15）→（16）→（18）→（19）。
