（天津海鸥表业集团有限公司 天津 300308）
摘要：在自动手表机心中，自动锤带动自动传动系统为条盒上弦，由于柄轴由于表冠的固定而固定，所以一般都是克服离合杆簧的力量或者上条棘轮与立轮之间有单独的脱离结构，现将脱离结构设置在表壳上，通过柄轴及表冠来实现，节省了空间，只需要克服柄轴与立轮的摩擦力就能实现脱离，对上弦效率几乎无影响。
关键词：脱开装置；表壳结构；柄轴结构；表冠锁
现如今，自动手表已经成为一大趋势，所以上弦效率也是顾客购买手表选择条件的重要指标之一。在自动上弦手表机芯中，柄轴由于表冠的固定而固定，所以在前阀部分里立轮就要克服离合杆簧的力量和离合轮间的摩擦力来实现脱离，因此，上条棘轮到立轮的啮合线路中都有单独的脱离结构。但在实现脱离的过程中会对自动系统形成较大的负载,对机芯自动锤造成负担，从而影响上弦效率，使得自动上弦效率降低；特别是在薄型或小型自动机芯上，由于尺寸的要求，由于自动锤变小对上弦效率影响很大，所以脱开装置尤为重要，但由于机芯空间的限制，无法在机芯上实现脱开功能。所以将脱离结构设置在表壳上，通过柄轴及表冠来实现，极大的节省了平面空间，只需要克服柄轴与立轮的摩擦力就能实现脱离，相较克服离合杆簧的力量而言，对上弦效率几乎无影响。
下面就针对本结构在正常佩戴、手动上弦、拨针三种状态进行说明：

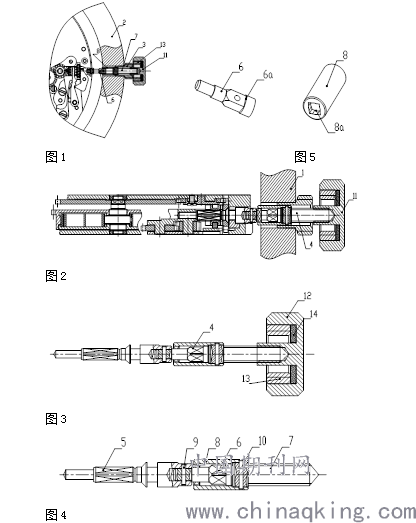

1.本机构在正常佩戴时（通过自动结构为机心上弦）的工作状态：如图所示：柄头部件11中的柄头芯13的内螺纹与表壳部件1中的把管3的外螺纹拧紧，把管3紧紧压住柄头部件11中的密封圈14，使机芯保持密封状态，此时柄头部件11、柄轴延长轴7和柄轴套管8是相对表壳部件1固定不动的，而柄轴套管8与柄轴方芯6的方榫为脱开状态，这样在机芯自动上弦时柄轴5与柄轴方芯6就可以不受表壳部件1的影响而自由旋转了。所以自动系统上弦时只需要克服柄轴与立轮离合轮间的滑动摩擦力，而这个滑动摩擦力比立轮与离合轮脱开要克服的离合杆簧的力量要小很多。
2.本机构在手动上弦时的工作状态：旋松柄头部件11，使得柄头部件11中的柄头12与表壳部件1中的把管3脱离，在此过程中柄头部件11带动柄轴延长轴7和柄轴套管8一起旋出，柄轴套管8与柄轴方芯6的方榫结构由脱开位置进入到啮合位置。此时旋转柄头部件11就会通过方榫带动柄轴5旋转，从而为机芯上弦。
3.本机构在拨针时的工作状态：在机芯手动上弦的基础上继续拉动柄头部件11，由于此时柄轴方芯6中的6a处会与柄轴套管8中的8a紧贴。所以拉动柄轴套管8会继续带动柄轴方芯6和柄轴5，并使得柄轴5处于拨针档位，由于柄轴方芯6与柄轴套管8依然是通过方榫啮合，所以旋转柄头部件11就会带动柄轴5旋转，即可实现拨针功能。
值得指出的是：完成上条或拨针动作之后要进行复位。推动柄头部件11，从而带动柄轴延长轴7与柄轴套管8在柄轴方芯6上向做移动，在移动过程中柄轴方芯6与柄轴套管8的方榫由啮合再次变为脱离，当柄头部件11中的柄头芯13碰到表壳部件1中的把管3时，旋紧柄头部件11，在旋紧过程中，柄轴延长轴7会顶住柄轴方芯6进而推动柄轴5，使柄轴5从拨针档位回到上弦档位，同时把管3紧紧压住柄头部件11中的密封圈14，保证机芯的密封性。
本脱开机构设计在表売上，并通过柄轴及表冠结构实现，有效解决了机芯空间不足而无法装配脱离结构的缺陷，特别是机芯自动上弦时，柄轴能自由转动，克服的阻力比克服离合杆簧的力量小很多就能实现脱离；本结构不仅适合薄型或小型自动机芯，同时还适合在手表机芯中无法增加脱离机构的自动手表机芯上使用的脱开机构。
.png)
论文作者:孙丙霞
论文发表刊物:《科技研究》2019年2期
论文发表时间:2019/5/13
