一起110kV智能变电站开关拒动缺陷处理及分析论文_李大银,毕旭东

（国网淮安市洪泽区供电公司 江苏洪泽 223100）

摘要：本文从一起智能变电站首检中遇到的主变后备保护正确动作但开关拒动的缺陷入手，详述了缺陷产生的原因和完整的处理过程,提出了现场整改措施。

关键词：智能变电站；校验；SCD文件；二次回路

0引言

当前，智能变电站相关新技术的大量应用，改变了常规变电站信息交互的方式，对继电保护的设计、调试、运维和管理工作提出了新的要求。迫切需要继电保护人员积累现场检修经验，提高保护人员的技能水平对智能站的顺利运行有重要意义。

1缺陷处理经过

2016年9月29日， 某110kV变电站1号主变进行保护首检工作。

校验经过： 1号主变102开关保护首检过程中102后备保护正确动作开关拒动，无法出口。但主变差动保护和高后备保护均能正确动作，跳开102开关。

102开关后备保护及智能终端配置如下：保护为国电南自PST-671UC-I（版本：1.03I-A.01，校验码：FA25），智能终端为许继电气DBU-816（平台版本：V1.20/应用程序版本：V1.00，校验码：DC96/84E4）。

2原因分析

厂家人员到现场后分别对保护装置及智能终端进行检查。

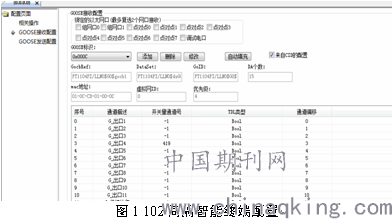

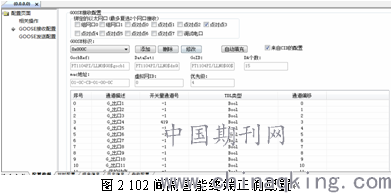

图1可以看出，GOOSE接收配置没有绑定任何一个光口，即跳低2分支直跳光口没有做任何使能，这是造成保护无法跳闸的直接原因。正确的配置如图2，跳低2分支直跳光口要绑定光口3。

经查出现此问题，是由于2016年3月11日厂家技术人员在现场对低2分支智能终端进行消缺时，技术人员在维护过程中失误勾掉此光口导致。

由于国电南自调试人员在进行保护开出传动试验时，有GOOSE发出跳闸，并能自发自收，说明低2后备保护装置正常，且低2后备到智能终端的光缆能正常传递信号，光功率满足要求。许继电气调试人员检查智能终端发现在主变低2保护上模拟开出，智能终端没有接收到跳闸命令，开关没有跳开，说明智能终端和低2后备的GOOSE通讯出现故障，并且是智能终端接收GOOSE失败；拔掉低2分支后备跳低2分支直跳光纤，智能终端没有报网络异常，说明保护和智能终端之间没有虚端子连接，判断为SCD文件配置错误；拔掉差动跳低2分支GOOSE直跳光纤，智能终端报网络异常，证明差动保护和智能终端通讯正常，虚端子连接正常。综合以上现象，可判断为智能终端接收低2后备保护GOOSE配置错误，故检查智能终端GOOSE接收配置，从而消除故障。

3整改措施

智能变电站在维护过程中，由设备厂家人员进行处理的工作，继电保护工作人员必须现场监督，熟悉厂家工作内容，涉及到装置更改配置、程序等内容时，要仔细检查更改的配置，检查完毕，备份，确保下载到装置的配置正确无误。

更改后的配置下装后，必须实际验证，如果现场条件不满足，宜把开关出口压板退出，模拟保护出口跳闸，确保智能组件接收到相关跳闸命令；如果条件允许，加故障量带开关做出口跳闸实验。

在变电站新建、改扩建过程中，必须对智能站全站配置文件及单设备配置文件进行备份，一旦验收配置完毕，任何人不得不经同意更改配置，如需更改，必须向保护专职申请后方可更改。

4结束语

智能变电站SCD文件配置的过程，相当于传统变电站二次回路接线的过程，交流虚拟二次回路实现的是传统变电站的交流回路的功能，开入开出量虚拟二次回路实现的则是直流回路的功能。为了更好地维护智能站SCD文件，检修人员就必须要了解SCD文件描述的信息，掌握SCD内部的虚拟二次回路的实现机制。

参考文献

[1]国家电网公司.Q/GDW 1396—2012IEC 61850 工程继电保护应用模型[S].2012.

[2]国家电网公司.Q/GDW 441—2010智能变电站继电保护技术规范[S].2010.

[3]樊陈,倪益明,窦仁辉,等.智能变电站过程层组网方案[J].电力系统自动化,2011,35(18):67-71.
