摘要：随着科学技术水平及人们对于美学欣赏的要求，桥梁花篮式桥墩墩柱作为结构形式在公路市政桥梁建设中得以广泛采用。花篮式桥墩墩柱连接上部外露桥梁箱梁结构及地下隐蔽桥墩承台结构，是桥梁外露结构重要组成部分。本文以某市政桥梁改造工程为例，探讨其改造过程中应用的定制钢模板组拼式大模板技术、清水混凝土模板技术，通过创新改进模板施工工艺、提高混凝土施工质量控制等方法，确保桥梁花篮式墩柱清水混凝土质量。
关键词：桥梁墩柱；花篮式；清水混凝土；施工
引言
清水混凝土，很多国家也将其叫做整形表面混凝土，亦或暴露表面混凝土。清水混凝土是一种最为常见的混凝土类型，可以对混凝土天然、质朴等特性进行有效展示，非常契合现代社会大众追求自然的潮流。因此，本文结合工程案例，应用组拼式大模板技术、清水混凝土模板技术及混凝土质量控制等经验编制本工法对桥梁花篮式桥墩墩柱施工展开相关探讨。
本工程为某市立交桥改造工程，由北向南单向跨线桥、桥梁长度229.5m，桥宽9m。根据该工程立交桥在架构方面的特征，桥梁墩柱大多运用柱顶增大的单柱墩（一般也叫做单立柱花篮式墩）和双柱墩（也称双立柱花篮式墩）两种。
1施工工艺原理
该施工方法经过变革模板组拼方式、改进模板加工工艺、拆除施工工艺、优化混凝土配合比设计、严控混凝土原料和拌和品质、提升浇灌振捣效果、增强模板拆除后混凝土成型结构的养护及防护等方法，有效提高桥梁墩柱整体观感质量。
2清水混凝土的特征
就清水混凝土的概念以及其核心性能需要来看，其最为显著的特征便是其拥有突出的表观效能，主要体现在下述两方面：
第一，清水混凝土外表层的色泽应当匀称，不可出现比较显著的色差，此是对清水混凝土最基础的标准。而若想符合这项标准，就一定要严控清水混凝土原料品质，另外还应当制定比较科学的配制比，选用恰当的作业工艺，不管是哪个因素产生变化均会致使清水混凝土表层颜色产生变化。
第二，清水混凝土表层不可产生比较显著的气泡，若气泡比要求的多，便需对其进行处理，以确保清水混凝土总体表观与需求一致。清水混凝土的气泡以这类混凝土作业工艺、总体粘性程度间存在十分紧密的关联。
3施工工艺流程

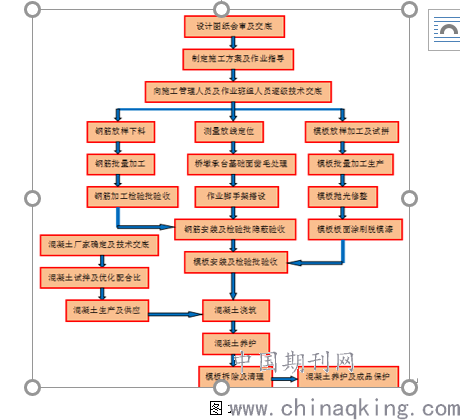

桥梁花篮式墩柱清水混凝土施工工艺流程见下图1：
.png)
图1
4桥梁花篮式墩柱清水混凝土施工工艺
桥梁墩柱混凝土施工前首先依照设计要求进行浇筑试验，以检验墩柱模板硬度、整洁度与清水混凝土作业标准一致与否，确定改善后的混凝土配制比与原料能否让混凝土维持色泽不变，混凝土振捣施工、机器设施组合、人力组织方案等与作业要求一致与否。试验墩通过检验达到有关要求后才能够正式进行墩身混凝土浇筑。
本工程桥梁柱墩高度均<10米高度，柱墩混凝土可采取一次立模浇筑到顶；对于>10高度的墩柱，可采用二次浇筑到顶。浇筑柱过程中，对每车混凝土进行验收及坍落度检验，对不合格的必须予以退场处理。
4.1模板规划设计及制作加工
柱墩模板采用组拼式大模板技术（组拼式定型钢模板），墩柱施工前，根据花篮式墩柱设计造型尺寸，进行钢模板组拼件组合和连接方案谋划，明确模板组拼方式、分块规格，且计算模板硬度和稳固性。
模板委托专业生产厂家在机械化加工工厂制作，必须进行组拼件首件放样及验收，核实无误后再按设计编号批量生产。
4.2搭设施工作业脚手架
墩柱施工脚手架须四周环柱进行搭设，互相拉接形成整体。
4.4钢筋安装
桥墩钢筋运用人力方式安装，核心钢筋和箍筋两者间依托扎丝捆绑。
4.4模板安装及拆卸作业
（1）模板安装
钢模板装设应当依据模板设计编码，从下到上按照顺序安装。
（2）模板拆除
墩柱侧模拆除必须确保结构棱角不损伤，一般要求混凝土强度达到2.5MPa及以上时进行模板拆除。
4.5清水混凝土施工
（1）清水混凝土配合比
在配制清水混凝土以前，先要明晰清水混凝土配制技术指标和有关要求，配制时还应当联系项目实践确定清水混凝土配制的具体条件，比如工作效能、硬度要求、耐久性要求等，保证配制完成的清水混凝土与项目施工现实诉求相一致。比如耐久性，应当基于有关设计要求与项目施工情况，合理决定环境级别，此是保证后面清水混凝土配制品质的关键步骤。
墩柱清水混凝土采用泵送商品混凝土，混凝土供应商搅拌站应根据墩柱混凝土技术性能、设计强度等级、施工工艺及施工现场环境等条件进行清水混凝土配合比设计，按照设计配合比进行试拌检验，并优化混凝土配合比。
（2）混凝土拌合
在清水混凝土配制期间，需要根据试验剖析明确的配制比进行原料投放，且严控水泥和石灰的比例及拌合时长。随着自然界气候状况的变化，第一时间抽样检查碎石和砂子的水分占比，然后基于检查结果对水的使用数量进行调整。在原料质量变动很小并且配置比维持不动的情况下，搅拌质量会对清水混凝土表层色泽有很大程度地影响，为此应当着重增强清水混凝土的搅拌控制。另外，清水混凝土自身属于非均质材料，应当注意增强拌和管控，尽量增长混凝土拌合时长，通常要比一般混凝土多拌和二三十秒的时间；应当对原料的拌合量加以管控，不可太多也不可太少，不然较易影响最后的拌合成效，保证所配制的清水混凝土匀称，防止出现太大的色泽差异，如此才可以从总体上保证清水混凝土拌合效果。若外界气候处于较低水平，则可通过锅炉调节水的温度，保证搅拌站的温度与真正的生产需求相一致。
（3）混凝土浇筑
①双柱墩混凝土浇筑时，两侧墩柱对称均衡浇筑。每侧墩柱连续浇筑2层后，移至另一侧，严禁同一侧墩柱混凝土连续浇筑高度过高。两侧墩柱均浇筑至横系梁部位后，系梁与墩柱同步整体统一分层浇筑直至浇筑完成。
②桥墩混凝土浇筑，采用长轴式插入式振捣器振捣。每个墩柱设置2个振捣器振捣，振捣器振动棒直径可根据钢筋密集程度和插入振捣难易度进行选型，平面对称布置振捣，确保振捣衔接到位。
③振捣棒插入下一层混凝土的深度不小于10cm，移动间距不宜大于振捣器作用半径的1.5倍，ф50型振捣棒振捣移动间距不大于40cm。振捣时间以开始混凝土翻浆、不再下沉、表面不出现气泡为止，一般为30s左右。
④为减少混凝土成型表面气泡，可采用二次振捣法，即第一次在混凝土浇筑时振捣，第二次待混凝土静置一段时间再振捣，墩柱顶层一般要在0.5h后进行第二次振捣。
⑤混凝土浇注完成后立即对墩柱顶面抹平收光，并按要求及时进行养护。
（4）混凝土养护
①墩柱顶面混凝土应在初凝后，及时覆盖塑料薄膜，尽可能减少混凝土暴露时间，避免表面水分蒸发。
②墩柱混凝土应在终凝后，进行湿水养护，在墩顶四周边水平连续安放滴水管，连续滴漏覆盖保湿。在外界环境温度较低时，要及时采取保温措施，并不得对混凝土进行湿水养护。
③墩柱模板拆模后，墩柱部位用塑料薄膜包裹，同时用胶带粘结对接缝部位密封，并采用塑料包装带扎紧。
④墩柱混凝土保湿及湿水时间最短不低于14天。塑料膜要在上部结构完全施工完成后再拆除，防止被污染，影响结构外观质量。
5结束语
在发达国家，清水混凝土的施工已被广泛使用。清水混凝土是当下工程建设中常用的一类混凝土。本工程中采用该工法施工一次验收100%合格，提高了桥梁花篮式墩柱外观质量，得到建设方好评，为企业赢得了良好的声誉，对企业开拓建设市场具有良好的促进作用。
参考文献
[1] 张玉峰.对房建工程清水混凝土的施工技术探究[J].建材与装饰，2019(10)
[2] 钟帜旗.清水混凝土在桥梁墩柱施工的应用[J].湖南交通科技，2017(09)
[3] 孟秀元.清水混凝土在高速公路桥梁墩柱中的应用研究[J].山西交通科技， 2017(10)
[4] 郑福军.桥梁墩台清水混凝土施工技术研究[J].建材与装饰，2017(01)
作者简介：王九苟（1974-），男，本科学历，工程师，主要从事房屋、工业建筑工程、市政
