关键词：光伏项目；图纸审查；现状；要点
前 言：图纸审查作为技术管理的一项主要工作，充分考验技术人员的技术水平，在初期图纸审查中发现的问题越多，在后期施工中就可减少返工。这对提高施工质量、缩短施工工期、减少与业主及设计院等各方的争议都有重要作用。承接一个项目后，我们要熟悉招标文件、勘察报告、初步设计等技术文件，了解业主的相关要求，并做好审图工作。图纸审查时主要从这几个方面入手：审核设计容量是否满足招标文件要求，设备布置是否便于检修及便于安装，材料设备的选用标准是否合适，还要考虑设计是否符合实际，避免一味的追求美观。本文结合已施工项目，综合与多家设计院的合作经验，就光伏施工图常见的问题进行分析。
1 光伏项目图纸审查现状
目前我公司承接的光伏项目以EPC项目为主，由于光伏项目施工周期短、一般为“四边”工程（边设计、边设备采购、边施工和边投入运行），且我司未配置专业的设计人员，通常是与一些小型设计院合作，在图纸审查时主要存在以下三方面的问题：（1）设计院设计水平有限，加之不熟悉施工，设计中往往出现这样那样的错误。（2）施工过程中，由于图纸缺陷导致现场施工难度增大，甚至部分项目出现永久缺陷。
2 光伏项目图纸审查要点
2.1 光伏项目图纸审查流程
（1）接到设计院的图纸后，各专业针对本专业的图纸提出设计中存在的问题。（2）项目部专工对专业审查意见进行汇总并初审，将初审结果交由分公司总工审查。（3）分公司总工组织对口专业技术人员对图纸复审，复审需形成纪要交由设计院答复。（4）设计院答复后，对于同意修改的部分，需出具正式的修改图纸，图纸需经业主、监理签字确认；对于不同意修改的部分，要求其给出具体的说明或依据。
2.2 光伏项目各系统图纸审查注意事项
2.2.1 支架图纸审查要点
（1） 支墩型光伏支架基础审查要点：支墩的大小、支墩数量。一般要求前后支墩基本大小一致，满足承受力、适合人力搬运条件为宜。（2）支架的材质，目前彩钢瓦屋面光伏支架以铝合金材质为主；支墩型支架材质一般为Q235B热镀锌，也有部分车棚光伏、大棚光伏支架主要承力部位材质为Q345B热镀锌。（3）支架螺栓，不同部位使用的材质不同。除地脚螺栓要求使用碳钢外，其它部位使用304不锈钢螺栓或热镀锌4.8级以上、镀锌层厚度不小于70μm的镀锌螺栓，防止螺栓生锈。
2.2.2 光伏组件图纸审查要点
光伏组件的布置需满足招标容量要求，另外组件布置要便于检修，两行并排的组件两边均要求留有检修通道。如某屋面分布式光伏项目就是初设容量小于招标容量，导致第一次图纸会审未通过。
2.2.3 桥架图纸

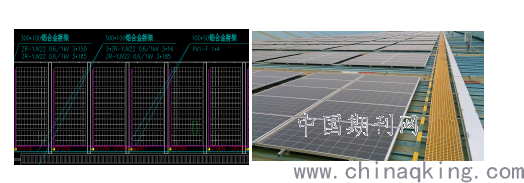

（1）桥架的厚度，设计院在设计桥架厚度时一般会考虑余量较大，作为施工方来讲，能满足规程规范的质量要求、符合施设中的质量承诺是我们的目标。如某项目设计院设计桥架统一厚度2mm，而根据《CECS 31-2006 钢制电缆桥架工程设计规范》，全部设计2mm明显偏厚。但是广东地区台风影响频繁，完全按规范执行又不能满足现场需要，2017年由于台风“天鸽”影响，导致广东沿海很多光伏项目大片桥架损坏。故在承接的南网项目均将桥架厚度略微增加，具体是按照50mm～100mm的槽盒1.2mm厚、200mm的桥架1.5mm厚、300 mm～400mm的桥架1.8mm厚执行的。（2）桥架类型，一般50mm～100mm的用槽盒，200mm及以上的桥架南网习惯用梯级式桥架。（3）桥架的规格，目前常用的是加隔板分隔交直流电缆的形式，此设计既减弱了电磁干扰又节约了材料。（4）桥架的数量，一般每2列光伏组件之间设计1列桥架（或直接用PPR保护管），如某项目初期的图纸（见图3.2.3-1 ）每列组件设计1列桥架且横向设计1列300mm×100mm和1列100mm×50mm的桥架，最终组件之间原设计100mm×50mm的槽盒全部用PPR保护管代替、300mm×100mm和100mm×50mm的两列横向桥架全部用一列300mm×100mm中间带隔板的桥架代替，具体见图3.2.3-2。
.png)
2.2.4 汇流箱、逆变器图纸审查要点
（1）汇流箱、逆变器应布置在便于检修、便于安装的位置。（2）汇流箱断路器保护配置需既能满足故障时及时跳闸达到保护设备的目的又不能配置过高使项目成本增加。如某项目汇流箱的所有进线、出线断路器均要求三段保护（过载保护、瞬时保护、短延时保护），增加成本，后经过沟通最终只出线断路器要求三段保护。
2.2.5 电缆图纸
电缆的截面选用要合适。国家电网规定，8kW及以下可接入220V电网，8kW到400kW可接入380V电网（目前我司施工的分布式光伏发电项目也是按此标准执行）。参照我司承接的地面式、分布式、户用式光伏发电项目，下面列出常用的逆变器型号及其配套的电缆型号：（1）50kW的三相逆变器（输出电流约80A）用3×25mm2电缆。（2）70kW三相逆变器（输出电流30A）用3×35mm2电缆。（3）汇流箱到箱变的电缆，5汇1的（逆变器50kW）采用ZRC-YJV22-0.6/1kV- 3×150mm2电缆；6汇1的（逆变器50kW）采用ZRC-YJV22-0.6/1kV- 3×185mm2电缆。另外还需关注电缆型号，了解业主的相关文件，例如南网要求的电缆均为铠装电缆，某项目设计屋顶光伏时考虑不需要抗拉，就将电缆设计成ZRC-YJV的，导致业主不同意。
结束语：
通过对各项目的图纸审查，提出五个方面存在的问题，这些问题在初期发现并予以解决，产生了预计达百万的收益。在以后施工中，我们要做到满足业主需求的同时提高效益，只有不断总结经验、加大审图力度，尽可能的在施工前发现图纸中存在的问题，才能减少返工，提高施工质量，赢得业主的信任，以承接更多的工程。
参考文献：
[1] 中华人民共和国住房和城乡建设部，中华人民共和国国家监督检验检疫总局. GB 50794－2012 光伏发电站施工规范[S].北京：中国计划出版社，2012.
[2] 中国工程建设标准化协会，电气专业委员会.CECS 31-2006 钢制电缆桥架工程设计规范[S]. 北京：中国计划出版社，2006.
论文作者:李艳青
论文发表刊物:《当代电力文化》2019年 21期
论文发表时间:2020/4/9
