摘要：在特高压的换流变继电保护调试中，明确套管电流的互感器的极性以及它二次回路准确性是比较复杂与困难的一项工作。本文结合滇西北±800kV东方换流站工程的运用，提出了运用换流变一次通流法、指针式的毫安电流表测验极性检验CT二次回路两种方法，分析这两种方法检验CT二次回路的原理与测验方法，并按照测验结果分析两种方法利弊。使用±800kV东方换流站工程进行保护调试，把文中的测验方法运用于现实工作中，检验换流变保证有关二次电流回路的极性与接线等的完整性与正确性。
关键词：换流变保护；CT二次回路；测验极性；特高压换流站
1引言
换流变压器是把送电端交流的电力功率传输到整流器，或从逆变器功率送进受电端的电力系统。作为一种交直流系统的隔离设备，对于特高压换流站而言，常规的±800kV换流站装设共计24台换流变，每台换流变共计4组套管，共计10个绕组的电流回路用于各种保护、控制、测量设备，所以它监视换流变故障是十分重要的。因为网侧到阀侧的转换过程中，考虑到保护的可靠性、速动性、选择性、灵敏性，需在换流变压器两侧配置独立CT来收集二次电流，运用于换流变的各种二次设备中。
现阶段电力系统的不断发展，超高压甚至是特高压都构成了它主要的输电框架电压，变压器在变电站中起到了核心的作用.CT是把一次大电流变换成二次小电流的设备，供测量和保护等使用，CT二次回路就是用于测量或保护的回路。
2工作前准备
为确保试验顺利开展，在换流站的短路试验以前，需保证被试系统包含以下条件：1）完成与测验相关的有载开关、阀侧套管、换流变压器、换流变本体及网侧套管安装，抽真空、注油等工作。2）二次系统的连接可靠、接线正确，监理部门确认设施单体试验与分系统测验试验合格、项目齐全。3）测验人员做好测验前期技术的准备。测验运用的相关设备在有效期内，仪表、仪器检测合格。4）换流变已经调置额定的电压档位。5）实际配备满足消防设施，配备满足测验需要的交流电源。
3试验方法
3.1方法一：换流变一次通流法
把换流变网侧的三相短路，从阀侧接进测验电源，使其在换流变 CT的二次侧产生电流。
3.1.1容量计算

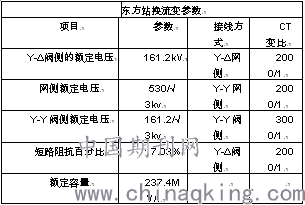

.png)
二次电流计算结果：
当测验电源的输出电流为10A时来计算二次额定电流，考虑钳表的精度问题，二次电流计算值放大至20倍。
.png)
换流变：在额定电压、额定档位短路阻抗的有名值：.png)
，当测验电源为10A时，调压器输出功率.png)
，考虑现场电源空气开关的容量裕量，可选用容量为：25KVA。
3.1.2试验接线
.png)
左侧Y-Δ接线法，右侧 Y-Y接线法
3.1.3试验步骤
（1）根据测验接线相接测验线，并检测确认；（2）检验保证调压器是否在“0”位上；（3）检测确认电流互感器的二次回路接入完善，没有开路现象；（4）合上测验电源的开关。（5）慢慢升高调压器的输出电压直至电流为10A。（6）检测换流变没有异常，检测被试设施没有异常。（7）运用高灵敏钳形表，在钳口使用电流线绕圈的方式，把电流放大20倍，以220V同源同相的电源电压为基准，检测换流变测量屏、换流变保护屏、换流变故障录波屏等处二次回路电流的相位、幅值，并确保各差动绕组极性的确切性，将测验结果记入测验表单中。（8）对记录测验结果，进行比较，得出相位的角度正确。（9）测验工作结尾后，把调压器的输出电压降到0V，中断测验电源的开关。并挂一块“有人工作，禁止合闸！”标示牌。（10）中断测验电源的开关，拆掉测验线。将测验线改接至Y-Δ变压器，反复以上步骤测验。

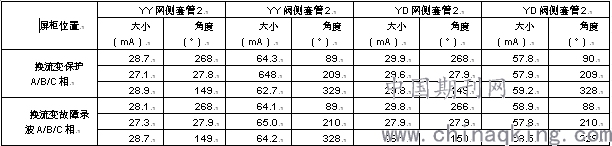

以下计算值在东方换流站极2低端换流变进行验证后得出以下结果：
.png)
.png)
.png)
3.2方法二：指针式的毫安电流表测验
3.2.1极性测验接线手段
经电池正极端通过拨片开关以后用测验线连接高空夹线钳相接CT一次线圈P1端，电池负极端直接连到CT的一次线圈P2端。再把指针式电流表正接线端用测验线连接到CT二次线圈被测验的绕组S1端，指针式电流表负接线端子用测验线连接到CT二次线圈被测验的绕组S2端。
.png)
图一 直流法测量电流互感器极性图
.png)
图二 换流变极性校验接线方式
3.2.2所需设备与材料
10AH电池1块，指针式电流表1块，试验导线2组，高空夹线钳1组，拨片开关1个
3.2.3测验原理
拨片开关断开与闭合一次，电池往CT一次绕组注入0-峰值-0-谷值-0的一个周波电流，再电磁感应原理和减极性法则作用下，二次绕组 会向测试仪器输出0-峰值-0-谷值-0的单周波电流。
3.2.4测验方式
1）检测变压器开关CT或者套管CT的一次绕组P1朝向，并准确的接线。2）若测试变压器的套管CT，则一定要把变压器另一端短接并且接地，测验换流变的套管CT时，需把需要把换流变阀侧套管短段并且接地。3）测试期间，需要根据电流量的大小调整指针表到适当的量程，以防过大的电流烧坏了电流表。4）接线结束后，连接拨片开关，检查电流表的指针是否有偏转，连接时间保持约1S，然后就断开。5）当接通好开关时，指针表指针往正数值的方向偏转，而中断开关时，指针往负数值的方向偏转，这就表明测试CT二次绕组与一次绕组尾减极性，反之，当连接开关时，指针表指针往负数值偏转，中断开关时，指针则往正数值偏转，表明测试的CT二次绕组与一次绕组尾的加极性。6）每组的二次绕组检测三次较好，指针偏转的幅度大小可以清晰分辨为标准。
4.测验结论
经过测验方法、测验步骤与测验结果比较，我们能发现：1）第一种方法，把换流变网侧的三相短路，从阀侧接进测验电源，使其在换流变CT的二次侧形成电流。可精确验证二次回路极性、一次回路的载流能力及套管CT的极性。2）第二种方法，校验极性方式简单，设施成本与人工成本较低，但此方法要人工按照指针万用表的指针偏转方向来判断极性，不可以检验一次回路的载流能力。
由此来看，方法一费用较低、方法简单，对操作者的要求不高，结果更精确同时也可以更全面的验证换流变的套管CT特性，达到方法的目标，最后现场套管的极性校验方案选择方法一。
5.结束语
综上所述，换流变压器的套管CT极性检验方法，适用领域广，可以运用于每种类别的换流变压器。本文主要介绍了两种方法来检验CT极性，两种方法是运用换流变套管的极性检验原理、方法来完成，通过±800kV东方换流站工程的调试应用，证明了第一种方法的有效性与可行性。
参考文献：
[1]徐阳．火电建设工程机组调试管理手册〔M〕．北京：中国电 力出版社，2014．
[2]±800kV祁韶特高压换流变保护配置[J]袁朝雄，熊富强，龙崦平.大众用电.2017（10）
[3]±800kV特高压直流高端换流变故障分析[J]夏云礼，常开忠，柳坤.云南电力技术.2014（05）
[4]大型电力变压器及套管振动台抗震试验研究[J].曹枚银，周福霖，谭平，范荣全，卢智成，张雪松.振动与冲击.2011（11）
[5]浅谈特高压换流站的换流变套管CT极性校验[J].张军、张斌、刘军、周亚辉、王国瑞.科技专论.2015（04）
论文作者:潘锋
论文发表刊物:《电力设备》2020年第2期
论文发表时间:2020/4/30
