摘要：随着电力事业的发展，现代人对电力的需求也在提高，电力已经是人们生活中不可缺少的一部分，油侵式电力变压器更是电力事业不可缺少的一部分，是第电力系统的重要电气设备，因此对变压器的稳定性和质量也是有很高的要求的。本文主要是对我公司一起变压器绕组直流电阻不平进行了分析判断和处理。
关键词：油侵式电力变压器、变压器试验、绕组直流电阻、不平
一、变压器试验绕组电阻的目的
变压器线圈在制造过程中，由于每根导线长度有限，加上工艺上的要求，常常需要进行焊接，容量越大焊点越多，有的线圈一相可能达到几十处，甚至更多。测量绕组电阻是一种既简单又有效的手段。
通过电阻的测量，可以检查出绕组内部导线的焊接质量；绕组所用导线的规格是否符合设计；引线装配过程中，分接引线、相间的连线和各相引线的焊点；分接引线与开关之间的紧固连接；开关动定触头之间的接触；分接引线与套管等部分的接触是否良好；变压器三相电阻是否平衡等环节的质量都必须进行有效监督，防止生产过程中焊接错误和因虚焊引起的电阻不平等质量问题。
在变压器的负载试验中，对于附加损耗较大的变压器，要提供测量较准确的绕组电阻，以便计算电阻损耗用。并且，在变压器温升试验中，用电阻法测量绕组平均温度时，绕组电阻的测量误差最好不超过±0.2%，以便达到温升试验的要求。在变压器使用现场定期维修和检查故障时，用以判断缺陷的基本数据。因此还得必须保证测量的精度。
二、事件概述

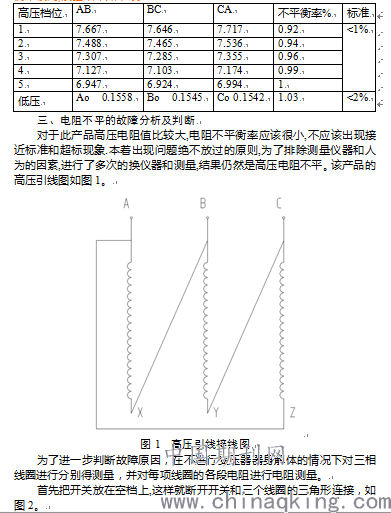

2018年5月,我公司生产了一台型号为S11-2000/38.5/10KVA变压器,联接组标号为Dyn11，在半成品试验时,电压比试验合格,发现直流电阻不平衡率较高,试验结果如下表:
.png)
.png)

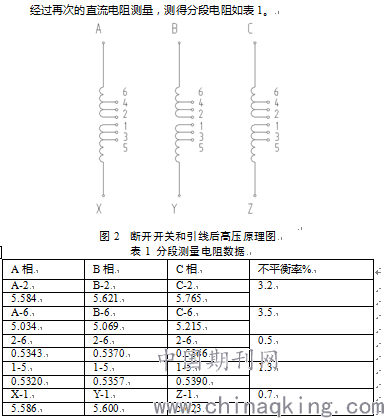

根据试验数据，很明显C相的电阻不正常，在上基本段C-2和C-6的电阻偏大，所以初步判断这应该是引起电阻不平的主要因素,而线圈C-2段包含有C-6段的电阻，显然原因在C-6段，怀疑是六号头焊接不好引起的电阻不平,但是经过试验发现，试验数据2-6段电阻平,这就说明了不是六号头焊接的问题。为了更进一步的发现问题，通过和车间进行沟通，从车间绕制线圈的工人处了解到,在绕制过程中因一轮导线使用完毕，又使用了一轮，线圈中间有焊接接头,因此怀疑中间接头焊接或其他问题.决定对该产品进行器身解体、拆铁拔包,并把C相线圈进行倒线检查。
在C相线圈的中间位置处找到了焊接接头,经过检查发现焊接量好,无断裂痕迹，这时在想难道是找错了方向，又仔细的查看了焊接位置，突然发现焊接前后的线经感觉不一样，有轻微的差别，肉眼看的不是很清晰,经过千分尺测量，发现导线线径确实偏小，把这个线径偏小的导线查了一下，结果是从C到6出线头处线经都偏小，且共有28饼,数量较多,怀疑就是这个原因造成的电阻不平.后经过更换导线，重新绕制线圈，并重新进行了器身装配，半成品绕组电阻试验结果合格.由此判断整个电阻不平的原因是因为焊接导线的线规不一致造成的。
4、结束语
由以上过程看,直流电阻测量对变压器试验来说,是一个简单的试验,但是也是一个不个缺少的试验项目，是检验电力变压器工作性能与运行质量的重要途径，重点在于确保试验科学、操作规范，若发现变压器存在故障隐患，需要采取措施予以及时有效的处理，待故障消除、运行正常后再投入使用，以保障电力变压器性能可靠、工作高效。
