采矿图例绘制程序开发论文_段立文

[摘要] 采矿图例是采矿设计绘图经常用到的功能，在AutoCAD中，以命令的方式处理大量的采矿图例，很不方便。因此在开发采矿设计绘图软件时，编制一个交互式参数化的绘图对话框更直观，更实用。

[关键词] 采矿；图例；程序开发；AutoCAD

在实际采矿设计绘图中，一般需要采用企业标准图例进行绘图。这些图例都需要工作人员自己搭建，但是这些文件相对分散，不便于管理，因此对于采矿设计绘图，开发图例处理程序通常是有必要的，在国内，AutoCAD应用较为广泛，但是它并不是煤矿专用的绘图软件，也不具有处理采矿图例的程序，因此在编制开发采矿设计软件时应添加相应的处理程序。

一、操作界面说明

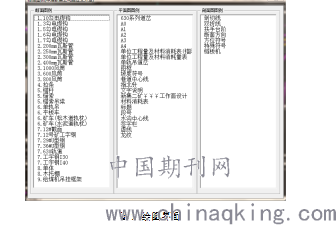

启动程序后，在操作界面中显示平，剖和断面图例三栏，如图1所示。在选择和双击其中一栏中的图例名称之后，关闭界面，回到AutoCAD软件之中，在模型空间中拾取一点之后，在该点处插入图例。

图1 绘图界面

二、程序开发思路

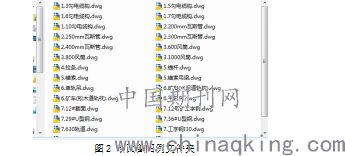

1、程序中要用到大量的采矿图例，这些图例一般是企业绘图标准图例，也有一些是按照实际尺寸绘制好的实际产品和材料，分别存放在断面图例等三个文件夹中，图例文件如图2所示。

图2 断面图图例文件夹

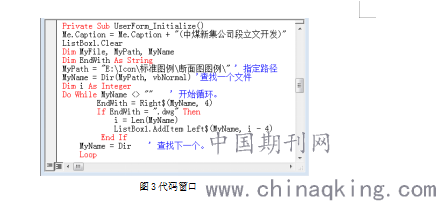

2、在初始化程序代码中，主要是将三个文件中相对应的采矿图例加载到相对应的列表框中,下面的代码是将断面图图例加载到列表之中，需要注意的是代码只处理以dwg为后缀的文件，同时指定文件夹的固定路径，如图3所示。

图3代码窗口

4、在采矿设计图例插入AutoCAD绘图模型的代码，首先要判断模型空间是否存在同名的采矿图例，如果存在，则直接插入图例，如果不存在，则加载并插入外部采矿图例，代码如图4所示。

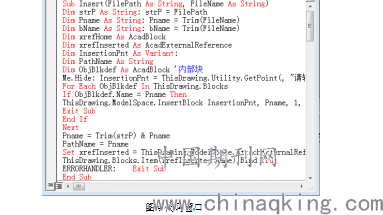

图4代码窗口

三、结论

首先程序采用最常用和最容易上手的VisualBasic6.0，这适用于采矿设计绘图人员使用，其次是程序代码是开放性质的，可以添加随意添加采矿图例文件，方便后期管理和积累，最后程序虽然只是处理采矿图例，其实如果经过修改以后，可以用来管理和存档采矿设计图纸。
