李传元 安洋洋
洋县钒钛磁铁矿有限责任公司 陕西汉中 723300
摘要：RTK与全站仪的结合，从而将其用于数据采集，不仅能够防止全站仪测量出现的比如受到地形、地势影响的特点，而且还能避免RTK测量卫星接收信号的问题，两者之间互为补助，相互代替，促使测量时的工作效率不断提高。基于RTK与全站仪相结合的优势，文章将其应用在毕机沟矿区工程测量工作中，对其相关内容展开分析，希望能够给相关人士提供重要的参考价值。
关键词：工程测量；RTK；全站仪；测量技术
1测区概况及作业目的
本文以RTK结合全站仪联合数据采集在洋县钒钛磁铁矿毕机沟矿段地形图测绘上的应用情况为例。测区位于洋县桑溪镇，交通十分方便。区内地形起伏较大，南北高山环绕，中间山沟镶嵌，北面最高点海拔1200米，西北面有西汉高速公路最低处高程海拔420米，相对高差780多米。测区地形东部、南部地形起伏较大且植被覆盖较厚切荆棘丛生，通视条件很差，北部有毛粟坡村，民房较多且杂乱无章，电力线、通信线纵横交错，大大增加了数据采集数量和图形编绘工作的难度。测区雨后地面较滑，地表风化程度较高，容易形成山体滑坡等自然灾害，对施工安全带来很大的影响，因而给测量工作的开展也增加了一定的难度。
2资料及仪器准备
因我部在该区工作时间较长，基础控制网和控制点的相关资料收集较为齐全，经踏勘了解，测区内的控制点保存完好，经检测可满足1:2000测图的需要。
本次地形图测量采用的仪器有：宾得莱纳德GPS接收机（1+3），主要用于前期的图根控制点布设和碎部数据采集;TOPCONGTS-102N全站仪，主要用于碎部数据采集，同时根据需要从GPS控制点布设较低级别的控制点。作业前所有仪器均经过专业部门检测、校正，性能和精度均符合标称精度，能够满足本次测绘的精度要求。
3野外测量
3.1控制测量
在进行该区的测量过程中，应用的首级控制网早已在2013年由上海宾得公司生产的莱纳德200型GPS布设完成。该测量区域东西范围较大，为了达到准确测量的目的，在该测区范围内一共设置了12个GPS控制点当成是首级的控制点。在正式测量工作进行之前，在应用宾得莱纳德200型RTK在首级GPS控制网的基础上，先对图根点进行了测绘，利用全站仪作了相关碎部点的检查以及测量工作。在设置相关控制点时，不仅考虑要考虑测图的方便以及快速，更是满足RTK测量对于外界观测条件的要求。在设置基准站时，应该避开高大建筑物以及高压线等。为了促使基准站在进行无线电发射的大距离的要求，基准站尽量的要设置在平坦地势范围内。对RTK能够测量到的图根点，再次利用全站仪对其进行全面的核查，促使检测到的图根点满足较高的精度要求。
3.2碎部测量
在本次测量区域内，存在大量的乡村、田地、林木等，由此严重影响了通视效果。再加上该工程的时间短、任务重，如果只利用全站仪进行测量，势必会降低工作效率。而如果只用RTK对碎部进行采集工作，一定程度上来说，虽然工作效率极高，但是如果测量过程中存在信号较差的地带，那么RTK就发挥出了测量的优势。基于此，最为有效的方法就是采用RTK与全站仪联合测量，两者互为补充，既能提高测量工作效率，而且也是提高工作质量的保证。
将全站仪与RTK结合用于工程测量过程中，从实际测量情况出发，对碎部点数据进行有效的采集。发挥RTK技术的特点，对测量区域内的道路、河流以及高程点进行准确的测量；全站仪利用首级控制点及RTK加密的图根点测量影响RTK信号的村庄房屋、沟谷、RTK信号盲区地物、地类界等。当外界测量工作完成后，将两者结合收集到的数据传到计算机上，将其全部转换成*.dat数据格式，在南方cass7.0中展点，根据野外绘制草图或编码进行数字化成图，最后对地形图进行整饰和精度检查。
4精度分析

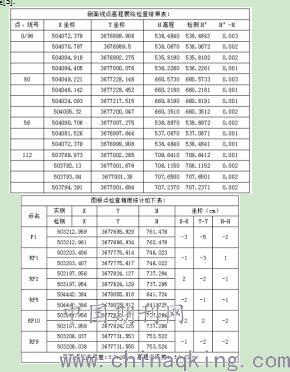

为了检测RTK是否具有较高测量精度，利用静态GPS测量与其进行比较，以首级GPS控制网的平面点位和高程值为真值进行对比分析。其中利用RTK技术对6个首级GPS控制点进行测量，最大平面点位中误差为±0.026m，最小为±0.018；最大高程误差为0.024，最小为0.016m。同时为进一步检查地形图的成图精度，在实地进行剖面线测量，以此检查地形图的高程精度。通过对112、96、80、56线实测部分剖面线点展图检查，共测剖面点30个，高程最小差0.03米高程最大差0.36m，能够满足地质勘探工作的需要。表1列出部分点位精度比较结果。1∶500、1∶1000、1∶2000外业数字测图技术规程(GB/T14912-2005)中规定：丘陵、平原地区地形图图上地物点平面位置精度应满足：如表2所示。根据以上数据精度分析，所测图根控制点可以用来进行全站仪碎部测量，精度完全满足测图需要，而且误差分布均匀，不存在误差累积问题。
.jpg)
.jpg)
论文作者:李传元,安洋洋
论文发表刊物:《防护工程》2018年第24期
论文发表时间:2018/12/14
