LTE络技术特点与优化措施论文_周国豪,黄沛江,温庆华

中国移动通信集团广东有限公司东莞分公司 523129

摘要:提升TD一LTE无线网络规划设计的合理性对于整个移动通信设备作用的实现有着极大的意义,因此相关部门必须加强重视,尽可能地采取措施对TD一LET无线网络规划进行优化,为其作用的进一步发挥莫定基础。

关键词:TD一LTE无线网络;规划设计;优化措施

引言

随着科技水平的不断发展,TD一LTE网络己经成为人们生活中密不司分的一部分,因此相关部门必须加强重视。本文就TD一LTE无线网络的含义、TD一LTE无线网络规划设计以及TD一LTE无线网络优化方法进行分析。

一、无线网络规划概述

1.无线通信网络规划包括无线接入网规划、核心网规划和承载网规划等,本文主要涉及接入网规划部分。无线网络规划是无线网络建设的基础,优质的网络服务是从优质的网络规划开始的。TD-LTE 的无线网络规划流程与 2G、3G 网络规划流程十分相似,同时,TD-LTE 作为一种新的无线通信技术,其无线网络规划有其自身的特点。

2.TD-LTE 网络规划是非常重要的过程,如果网络规划不当,将会使系统的 Qo S 很差,出现呼叫中断率很高、阻塞率很高等问题。这也会为后续的网络优化带来严重的问题,甚至是无法解决的问题。虽然有部分学者认为网络规划并不重要,实际网络部署之后的优化才是真正实际解决网络部署问题,但是好的网络规划可以提高网络部署的效率,使网络的建设和运营有一个良好的基础。

3.规划流程

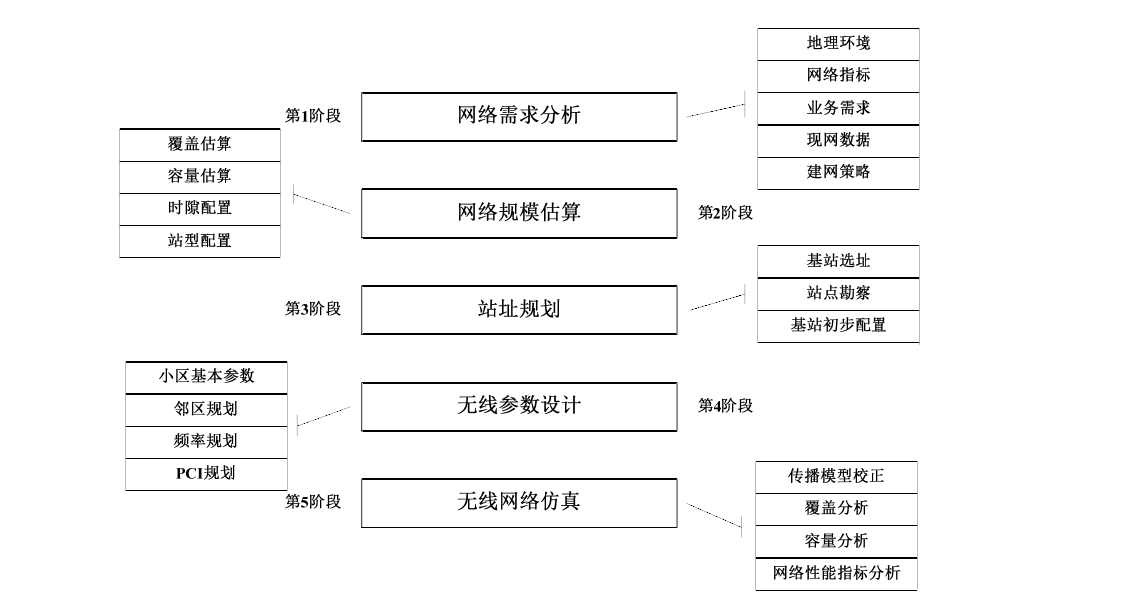

根据 TD-LTE 无线网络技术特点,结合 TD-SCDMA 无线网络规划流程的经验,TD-LTE无线网络规划主要包括 5个阶段:需求分析、网络规模估算、站址规划、无线参数规划、网络仿真。具体流程图如下:

(1)网络需求分析

在网络需求分析阶段,主要从建设网络的社会环境、人口经济环境、地理环境、覆盖目标、容量目标、业务类型和业务质量等几个方面入手,明确 TD-LTE 网络的建设目标:覆盖目标、容量目标、质量目标等。网络需求分析得出正确高效的建网目标是无线网络规划的重要前提条件。在此阶段,可以借鉴已经运营多年的 GSM/TD-SCDMA 网络的站点数据、业务需求数据以及地理环境数据,这些对 TD-LTE 网络需求分析具有重要指导意义。

(2)网络规模估算

网络规模估算是根据网络需求分析得出的建网目标,通过覆盖估算和容量估算这两个关键步骤来确定网络建设的基本规模。网络规划估算是要综合覆盖和容量估算的结果,通过统筹的方法确定覆盖区域需要的网络规模,主要是网络可容纳的用户数和基站数。

(3)站址规划

站址规划阶段,首先要根据覆盖估算和容量估算得出的网络规模建议值,同时结合规划目标区域的地理资源情况,初步确定理论上优化且可行的基站布局。然后需要通过现场实际勘察和已布局网络的情况进行最终可行性分析,最终确定站址布局。目前TD-LTE网络站址规划主要考虑和TD-SCDMA共站址,原因是目前由于社会环境和成本等原因很难再建立新基站。

(4)无线参数设计

TD-LTE 无线网络除了要在覆盖和容量方面进行预规划,网络的无线参数也需要在仿真前进行预先设计。无线参数设计主要包括天线高度、方向角、下倾角等小区基本参数、邻区规划参数、频率规划参数、PCI 参数、时隙规划等几个方面。这些预规划的参数设计将在无线网络仿真阶段进行调整并最终做为规划方案输出参数提交给后续的工程设计及优化使用。

(5)无线网络仿真

无线网络仿真阶段是讲前面几个步骤得出的规划方案输入到 TD-LTE 规划仿真软件中进行覆盖及容量仿真分析。仿真分析流程包括规划数据导入、传播预测、邻区规划、时隙和频率规划、用户和业务模型配置以及蒙特卡罗仿真。根据仿真分析输出的结果,从整体系统运行的角度进一步评估当前规划方案是否可以满足网络建设目标,如存在不能满足要求的区域或参数,需要根据情况修改方案,直到满足网络建设的需求目标。

二、研究 TD-LTE 网络规划的意义

新一代宽带无线移动通信技术长期演进(Long Term Evolution,LTE)作为无线通信的主流发展方向,已经受到各国政府及运营商的关注,TD-LTE 是 LTE 标准的 TDD 双工模式版本。目前,3G 网络的建设日趋成熟,全球无线通信已经向准 4G 技术 LTE 发展,北欧、日本韩国等国家已经在部分城市商用了 TD-LTE 网络,而且越来越多的国家和运营商承诺建设 TD-LTE 网络,其中最大的运营商当属中国移动。由于中国移动 3G 技术标准TD-SCDMA 完善程度较其他 2 个标准有差距,所以中国移动希望建设 TD-LTE 网络来缓解越来越多的数据业务压力。

随着通信技术的发展,我国三大无线网络运营商中国移动、中国联通和中国电信分别获得了 3G 标准技术中的 TD-SCDMA、WCDMA 和 CDMA2000 的运营和建设任务。目前,中国联通计划将 WCDMA 网络升级到 28.8Mbps 的 HSPA+,中国电信计划将 CDMA2000网络升级到 9.3Mbps 的 EVDO Rev.B Phase 1,中国移动计划直接将 TD-SCDMA 演进升级到 TD-LTE。3G 时代,受 TD-SCDMA 技术特性、产业链规模能力等因素的影响,TD-SCDMA在覆盖成本、传输速率、无线带宽、用户体验、运营成本方面同竞争对手相比均存在着一定的劣势。TD-LTE 在大带宽高速率方面的优势为中国移动提供了新的契机。

现阶段 TD-LTE 产业链初步具备了端到端产品的能力,但网络设备和终端芯片等功能均有待完善、性能有待进一步优化。从国内外网络发展的规律和经验来看,若要进一步缩短产品成熟周期,推进 TD-LTE 产业链尤其是终端产品尽快成熟,加速商用化进展,应该加快 TD-LTE 整个产业发展的步伐。为此,2011 年中国移动在广州、上海、杭州、南京、深圳、厦门 6 个城市进行了 TD-LTE 规模试验网络的建设,目前取得了一定的建设部署经验,并计划下一步继续扩大试验网建设的规模,以期获得更大规模建设 TD-LTE 网络的经验,为将来规模商用做好铺垫。

目前尚无完善的方法论支撑 TD-LTE 无线网络的规划建设,只能基于 TD-LTE 系统物理层技术的特点,借鉴 TD-SCDMA 无线网络的规划方法,在实际网络建设中逐渐完善规划建设方法。因此,根据 TD-LTE 系统的特点,研究无线网络规划中的关键技术可以为目前试验网和将来商用网的建设提供理论分析基础,使 TD-LTE 无线网络的建设能够科学地进行。

三、TD-LTE 网络基础优化

1.TD-LTE 网络优化定义

TD-LTE 无线网络优化主要是通过调整各类无线系统参数和无线网络工程设计参数,从而满足现有各类业务对各种无线网络指标的要求,尽可能提升用户业务感知。由于系统对无线网络的要求总是在不断地变化,优化调整过程往往是一个周期性的过程。

根据网络建设所处阶段的不同,TD-LTE 网络优化一般分为工程优化阶段和运维优化阶段。工程优化即开网优化,主要包括单站验证、簇优化、县市优化和全网优化;运维优化是指日常优化工作,是在网络运维期间的优化工作,主要工作是对投入运行的网络进行数据采集分析,找出影响网络质量的原因,使网络达到最佳的运行状态。TD-LTE 网络优化目标主要有 3 个:最佳的系统覆盖、合理的切换带控制、最小的系统干扰。

2.TD-LTE网络基础优化方法

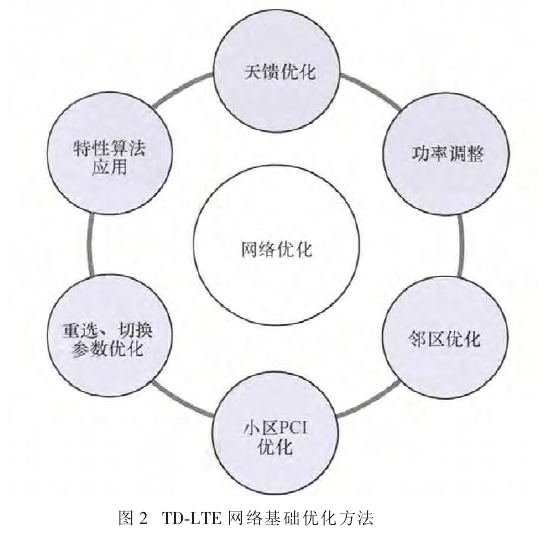

TD-LTE 网络优化方法主要有天馈优化 、 功率调整、邻区优化、小区 PCI 优、重选、切换参数优化、特性算法应用等,如图 2 所示。这些方法相辅相成,缺一不可。

(1)天馈优化

天馈优化是 TD-LTE 基础优化的重点,主要通过现场调整天线的方向角、下倾角等天馈参数来改变干扰区域的各干扰信号强度,调整的原则是增强主覆盖扇区的电平,减弱其他扇区的电平,从而改变信号在该区域的分布状况,消除覆盖不合理、弱覆盖、越区覆盖、频繁切换等现象。

(2)功率调整

功率调整可以和天线调整配合使用,达到小区覆盖要求、切换关系符合预期、信号质量提升的目的。

(3)邻区优化

邻区优化使得站和站之间的重选、切换可以顺利进行。对全网邻区关系进行分,对于邻区漏配、冗余小区进行调整,达到邻区关系最优化,提升切换成功率等网络指标。

(4)小区 PCI 优化

邻区之间的 PCI 规划不合理,会导致邻区之间的干扰抬升,影响用户感知,通过邻区之间的 PCI优化调整,提升网络整体质量。

(5)重选、切换参数优化

通过调整重选参数,对用户的 Idle 态过程进行优化,保证用户重选和起呼过程,提升接入成功率;调整切换参数,保证用户业务的可连续性和用户感知。

(6)特性算法应用

在网络基础优化完成后,可以通过特性算法提升网络整体性能,如准入控制、 负载控制、抗干扰的 ICIC 算法、 降低干扰提升用户吞吐量的 BF算法等。

四、结束语

综上所述,LTE 无线网络作为新的移动通信方式,商用价值越来越高,在全球范围内得到了人们的重视,有效提升了无线网络带宽和用户应用体验度。不断结合 LTE 网络优化技术的本质和特点,通过合理、有效的优化方法来改善 LTE 无线网络,是时代对 LTE 网络提出的要求。

参考文献:

[1] 王 迎,龚慧莉.试 论 TD-LTE 技术的未来发展[J].移 动通信,2009,(22):5-8.

[2] 林 斌,蔡丹森.TD-LTE 无线网络规划设计[J].硅 谷,2011,(8).

[3] 吴秋莹.TD-LTE 无线网络规划及性能分析[J].信息技术,2012(11).

[4] 李 悦.TD-LTE 无线网络规划浅析[J].通 信技术,2011,(3).

论文作者:周国豪,黄沛江,温庆华

论文发表刊物:《基层建设》2016年14期

论文发表时间:2016/11/2
