上海市电力公司检修公司 上海 200000
摘要：自上海6.5停电事件后，上海110千伏电网加强了“手拉手”链式结构及自愈保护的建设。本文介绍了链式双回串供接线方式、常规保护配置及存在不足，阐明了自愈保护动作逻辑、整定方式及组网模式，并提炼了自愈保护的完善和优化方案。
关键词：链式串供、自愈系统、动作原理、时间整定、优化方案
一、事件背景：
2013年6月5日8时左右，上海电网500千伏三林站至静安站三静5191线电缆C相发生故障，导致静安站内500千伏1号主变与220千伏4号主变失电，受其所供的下级110千伏延平站、大田站和普陀站三座变电站停电，直接损失负荷约80MW;造成静安、黄浦、徐汇、普陀等地区部分居民及用户停电，受影响户数约达1.3万户；造成一级重要用户地铁110千伏静安变电站停电，导致上海轨交地铁2号线部分区段失去列车牵引动力而短时停运。此次事件暴露出了检修方式下上海局部电网薄弱等问题[1],其中上海110千伏电网由于结构和配置问题，存在“假双回”、“假串供”的风险。为解决这个问题，上海110千伏电网从一次结构和二次配置两方面进行了优化。在一次网架上加强110千伏“手拉手”链式接线模式的建设，在二次配置上推进自愈保护的建设。
二、链式结构分析以及存在问题
1、一次结构

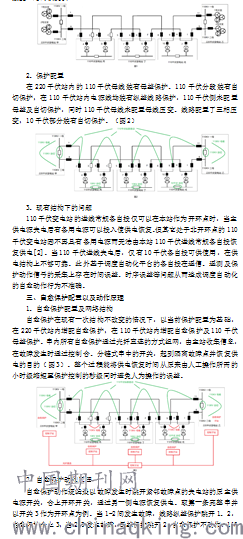

110千伏“手拉手”链式双回串供结构的基本接线形式是由2个220千伏变电站作为主供电源，中间由3~5个110千伏变电站通过链式连接组成供电串（图1）。正常方式下由两侧主供电源共同供电，串中任何一个开关都能作为开环点，其余开关都处于合闸状态。当故障发生引起供电中断时，开环点闭合并完成供电环网联络的功能，使电源从另一侧流送进下级变电站而恢复供电。
.png)

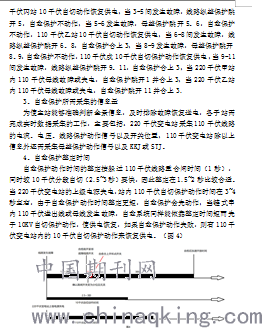

.png)
四、自愈保护优化方案
随着自愈系统的投运，基于提高上海110千伏电网可靠性的目标始终不变，在现场调试及运行过程中持续改进相关逻辑和功能，使自愈系统更加完善。针对已经改进或正在优化的方案主要有以下几点：
1、完善自愈系统控制子站各线路CT断线逻辑，并内部固化断线报警延时；
2、修改自愈控制子站自愈后加速逻辑，改为仅由控制子站完成自愈合闸才投 入后加速功能；
3、增加自愈控制子站过负荷报警功能，并开放过负荷定制和时间整定；[3]
4、联跳小电源开关不再判失电站的母线电压之后作出是否跳闸的决定，在自愈定位故障后，跳开紧邻故障点失电站的原主供电源开关，同时切除失电站范围内的小电源；[4]
5、增加自愈系统未充电报警功能；
6、自愈控制子站在有故障电流条件下才上送电流方向标志，纠正原来由于轻负荷运行导致电流方向标志变位频繁的问题。
结束语：自6.5事件后，上海110千伏电网在强化“手拉手”链式双回串供结构的同时增设了自愈保护，通过自愈保护快速隔离故障点，合上开环点开关使供电快速恢复，缩短了失电时间，同时针对自愈保护运行过程中的问题不断进行优化，使自愈保护动作行为更加安全可靠，增强了上海110千伏电网的安全系数。
参考文献:
[1] 国家能源局通报 2013.6
[2] 上海电网110千伏“手拉手”链式接线自愈系统设计 李超群等 电气应用 2014.10
[3] 上海电网自愈系统改进讨论会纪要 2013.12
[4] 南京南瑞继保电器有限公司关于自愈保护反措升级相关文件 2016.5
论文作者:周铨
论文发表刊物:《防护工程》2018年第23期
论文发表时间:2018/12/12
