关键词：金茂广场、多彩星球、多维度

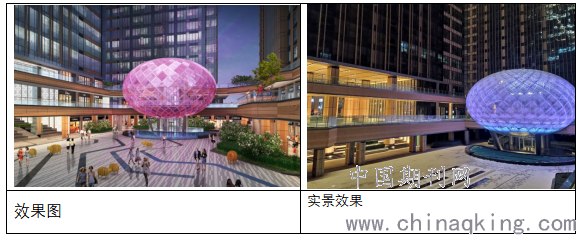

金茂广场位于北京西南四环金角，丰台科技园东区三期核心，与地铁9号线丰台科技园站相连，紧邻万寿路南延线及园区东区二期，区域内多为商业综合服务，高新技术开发及产业用地，项目用地为丰台科技园28号地A地块，北临五圈路，南临五圈南路，西临国机汽车博览中心东路，东临四合庄西路。项目为7栋甲级写字楼组成，在项目的核心中心位置设置了多彩星球。
.png)
设计的必要性：金茂广场作为高精尖精英办公场所，这里有集团总部，创业公司，孵化公司等，从了自身办公的需求，需要一个共享空间，可以作为活动交流空间，可以在这里体验下沉商业的繁华，可以作为创业者路演的交流场所，可以作为办公人员休闲、谈事的场所，夜幕降临时，梦幻般的灯光设计彻底点亮金茂广场。
多彩星球幕墙设计：多彩星球面积约200平米，是一个双曲玻璃球形的空间，在设计中遇到了很多技术性难点。对于玻璃幕墙的选择性做了充分的调研，我们调研了凤凰中心——螺旋形圆截面钢管结构，骏豪中央广场——沉头抓点幕墙+双曲玻璃，剑桥大学法学院——圆钢管龙骨+平板玻璃。针对调研分析，结合本项目的创新性，我们重点分析了三种形式，1：明框+双曲玻璃，2、圆盘固定+平板玻璃，3、沉头式固定+平板玻璃。明框+双曲玻璃的缺点是：玻璃板块设计四边形，由于是球体形状。四边形玻璃存在四点不共面的情况。玻璃安装后存在长期弯应力，大大提高玻璃自爆的风险。且玻璃为人工弯压，玻璃拼接缝隙位置会出现明显台阶现象，对美观更加不利。圆盘固定+平板玻璃的缺点是：玻璃可分成若干三角形板块，横向拼缝位置设置透明密封胶，保持隐形效果。在玻璃交汇处采用圆盘式固定，最大限度的保障其通透性。整体近人尺度欠佳。最终经过对比，我们采用了沉头式固定+平板玻璃，结构采用圆形截面螺旋形钢管焊接打磨喷漆，表皮采用沉头式抓点连接平板玻璃。针对表皮的分隔，玻璃为三角形平板玻璃为主,顶端过于密集处局部分格合并。顶部为直径2.6m的一块双曲玻璃。底部直径2.6m的范围为银灰色铝板，其中中心直径1.5m范围为可开启铝板。
多彩星球结构设计：多彩星球混凝土基座预留了承载多彩星球钢结构受力40%的富裕量。项目大面采用钢化彩釉夹胶玻璃，局部采用双曲夹胶玻璃，玻璃种类采用8(FT)+1.52PVB+6(FT)钢化夹胶玻璃，在各种荷载作用下玻璃的安全、位移满足要求。受拉及受压钢管承载力满足安全性要求。
多彩星球细节设计：1、多彩星球顶部为避免玻璃自重本身下沉凹陷，积灰积水影响美观，此板块玻璃较大，单片均要求10mm以上，经核算此玻璃在自身荷载作用下中间下凹尺寸为26mm。2、钢结构与平台边缘侧向连接节点，由放样可知，节点位于主体结构靠下部上部的空隙，有主体结构挑板解决耳板需要安装在杆件交叉节点处。3、止水带设计：多彩星球底部应设置节水措施，避免雨水汇集直接与最低点降落，影响人员进出。4、物业运维考虑：多彩星球底部为避免集散杂物的影响美观，建议设置铝板底面。另需要人员进出检修及清理，设置可拆卸式铝板构造。底部铝板直径2600mm，可开启铝板直径1500mm，更换玻璃可以采用机械云梯

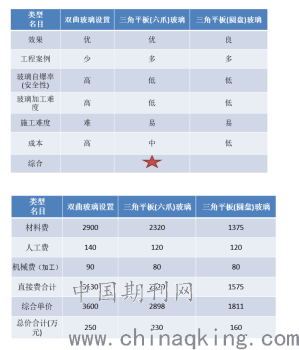

多彩星球成本分析：.png)
论文作者:赵聃1, 陈欣2
论文发表刊物:《建筑实践》2019年 24期
论文发表时间:2020/4/26
标签：玻璃论文; 星球论文; 多彩论文; 平板玻璃论文; 广场论文; 头式论文; 丰台论文; 《建筑实践》2019年 24期论文;
