【关键词】 施工控制网;闭合导线;精度评定
1 工程慨况
本工程位于阿拉伯利比亚人民社会主义民众国南部乌姆艾拉尼卜市,距Sebba省南约160km,场地东西长约2.7 km,南北长约1.4 km。项目主要由居民楼及市政设施组成,主体居民楼由A、B、C三种户型共2000套组成;公共服务设施44幢;市政污水管网长60km,市政道路长34.72km。
利比亚地处北非北部,东接埃及,西靠突尼斯,北临地中海,典型阿拉伯(穆斯林)国家,项目所在地靠近撒哈拉沙漠,戈壁沙漠化地区,全年干燥炎热,夏天平均温度50℃左右,全年高温天气约6~8月。利比亚工业基础薄弱,石油出口为其支柱产业,其国内基础设施建设比较落后,主要以小高层民建及公路建设为主,工程测量技术相对比较落后,没有相应工程类测绘规范及发达实用测绘技术。项目测量基准点M1、M2由业主(甲方)提供,由于进场前施工区域内拆迁并没有完成,只能形成一条准确的起算边数据;项目建设单位为利比亚行政中心发展机构(ODAC),监理机构为利比亚工程咨询集团(LPMG),工程师主要由利比亚、埃及、突尼斯三国人员组成。
2 控制网设计与优化
2.1控制测量工作内容流程图
2.2网形设计
乌姆2000套居楼楼工程为大型城市建设,执行标准为利比亚、英国(BS)、德国(DIN)规范,同时我方参考国内《工程测量规范-93》。
本项目子项目涵盖房建、市政给排水、广场、市政公路。特点是施工区域建筑密度大,基础设施管道交错集中,考虑到施工期间居民楼框架结构对通视的影响及基础设施测量要求,各级控制点均埋设在道路交叉口人行道边缘,距人行道路缘石1.5米,避免后期施工干扰破坏。同时绕开给排水管安装位置,便于长期保存控制点观测墩。
控制网的基本形式分测边网、测角网、边角网、导线网等,前几种控制网网形结构强度高,多余观测量多,可靠性高、精度分布均匀,但对造标及通视要求很高,而且外业观测作业量特别大。而本项目居民楼结构对测量通视产生了很大的限制,控制墩位于各道路交叉口位置,没有多余观测边校核,因此,只能采用导线网作为基本网形。其特点是外业观测量小、网形结构灵活多变,缺点是缺乏多余检验边、观测角误差传递大等。在外业观测中为提高测角精度,拟采用左角右角观测点,加大测回数等措施减小测角误差。同时为方便主体房屋及市政道路水准标高传递及现场放样,减少埋标工作量,拟采用低标墩作为控制墩基本形式建立平面高程三维混合网,基本观测方法为采用三联脚架法。
项目施工区域达3.3km2 ,施工位置处于半戈壁沙漠地带,地表覆盖有50cm左右沙漠砂,加大了埋设控制墩难度,同时考虑到一次性造标数据巨大,单级网控制面积过大增加测量难度,宜采用分级布设,逐级控制的原则;初步设计分两级控制,首级网埋标15个,二级网埋标25个左右。
2.3方案优化
参考规范及工程对测量精度的要求,本项目应布设城市一级网。但考虑到业主及监理对测量精度要求很高,施工周期长及满足后期扩展加密要求,故将首级控制网精度按国家四等进行布设,其技术要求详见表1。

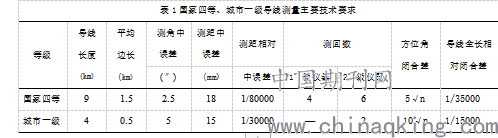

表1国家四等、城市一级导线测量主要技术要求

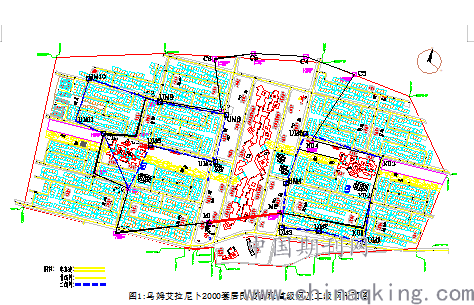

由于项目区域处在高温沙漠地带,外业作业条件不理想,为提高首级网测量精度及满足施工进度需求,测量控制网采用多层布网,逐级控制的原则。首先建立首级导线网,然后分别在东西区进行二级网加密,保证精度及密度。各级控制网布网路径如下(首级网及二级网平面布置见图1):
首级网:M2→K01→K02→K03→K04→C3→C4→C5→C6→C7→C8→C9→C10→C11→C12→C13→M1
东区二级网:K02→UM1→UM2→UM3→UM4→UM5→K03
西区二级网:C11-C12→UM6→UM7→UM8→UM9→UM10→UM11→C/10
3 外业观测
外业观测仪器配置徕卡TCR402一台、单棱镜基座两套、配套圆棱镜两套,水平角观测采用左角右角法观测,竖直角观测采用中丝法,测角测边严格参考规范相关技术要求控制相关精度指标。水平角、竖直角、斜边观测技术要求详见表2。

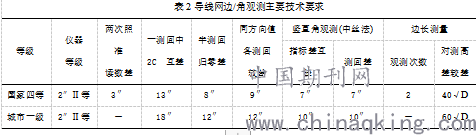

表2导线网边/角观测主要技术要求
利比亚自然环境很差,沙漠地带,长年高温长达7~8个月。由于项目进场为7月,日平均温度为50℃以上,已经接近全站仪使用极限温度要求。仪器单面受热产生竖轴倾斜、目镜成像模糊、逆光观测等给外业测量带来了极大的挑战。特别是高温天气引起地面受热不均匀,地表空气形成对流,仪器成像模糊,空气透明度不高。地面温度不均匀对测距精度产生了很大影响,在进行测距作业时,仪器气象改正高达35ppm以上。
为了减少因环境因素对观测数据的影响,我们采取了很多措施克服不利因素的影响。一是在观测时间上,我们选择日出日落前各一小时进行观测,此时地表温度变化小,空气透明度高,仪器成像清晰、稳定,同时不存在逆光观测现象;二是在观测前30分钟提前架设仪器,使仪器与外界环境温一致,同时对仪器采取遮阳措施,防止仪器单面受热引起竖轴倾斜;在观测过程中严格整平气泡,测回间电子气泡偏离值不得大于一格;进行水平角观测,为减弱仪器度盘分划误差,各测回起始边需配盘;左右角各观测6测回,各测站全圆角度闭合差△限<5″。距离观测时,在每一站观测前都采集测距边两端温度,并输入仪器进行温度气压改正;垂直角观测采取加大总测回数提高观测精度;提高仪器高及棱镜高丈量精度,在测定仪器高及棱镜高的时候,取多次测量平均值,各次丈量值互差控制2mm内。
4 内业平差及精度
4.1内业平差
外业观测数据经检验无误后,需进行内业验算,水平角观测值需验算角度闭合差及中误差。距离观测成果应进行气象改正、仪器常数改正(及周期误差改正)、斜边归化等三类改正。气象改正在外业测距作业时,直接输入由仪器进行温度及气压改正;测距斜边加、乘常数改正由公式△s=k+R.D′计算;斜距计算平距由公式 计算;测距边中误差评定或计算。
4.2精度分析
外业观测值经过验算合格后进行平差计算及精度分析,平面网按国家四等边角网进行平差,高程网按国家四等水准进行三角高程平差。平差后首级网平均点位中误差为0.0061m,高程中误差为1.25mm。二级网平均点位中误差为0.0051m及0.0063m,平均高程中误差为1.14mm及0.54mm。
4.2.1首级网精度
角度闭合差=8.32(s),高差闭合差=-5.23(mm),fx=-0.011(m),fy=-0.012(m),fd=0.017(m);总边长S=5965.717m,全长相对闭合差k=1/360623,平均边长=350.925(m) ,最大点位误差[C6] = 0.0075 (m),最小点位误差[K01] = 0.0035 (m),平均点位误差 = 0.0061 (m)。
4.2.2东区二级网精度
角度闭合差=-10.54(s),高差闭合差=3.61(mm),fx=0.002(m), fy=0.005(m),fd=0.006(m),总边长[s]=2087.552(m),全长相对闭合差k=1/353020,平均边长=298.222(m),最大点位误差[UM3] = 0.0064 (m),最小点位误差[UM1] = 0.0035 (m),平均点位误差 = 0.0051 (m)。
4.2.3西区二级网精度
角度闭合差=8.23(s),高差闭合差=-1.81(mm),fx=-0.001(m),fy=0.010(m),fd=0.010(m),总边长[s]=3019.514(m),全长相对闭合差k=1/296615,平均边长=377.439(m),最大点位误差[UM8] = 0.0081 (m),最小点位误差[UM6] = 0.0034 (m),平均点位误差 = 0.0063 (m)。
首级网及二级网平差计算后,从数据可看出角度中误差、边长中误差、全长相对闭合差均满足国家四等平面高程网要求,点位中误差也满足规范2倍限差。
5 结束语
由首级网及二级网建立的测量基准点为主体房屋、市政、公路施工测量提供了可靠的精度,各级控制点建立在作业面附近、分布均匀、通视良好,在后续施工过程中使用非常频繁。各级控制点均选定在人行道边缘,成功绕开了市政给排水及路基施工干扰,大部分控制点得到很好保存。项目所在地常年高温气候,非常不利外业测量工作。监理对测量精度要求异常严格,进行施工测量过程中,均可直接在控制点直接测量和后方交会自由设站,减小二次转站误差,满足监理测量精度要求。首级网按国家四等精度建立,平均点位中误差为6mm,满足规范要求,远高于本项目规范要求城市一级网精度。
作者简介:罗成(1972-),男,贵州贵阳人,高级工程师,长期从事工程施工管理工作。
论文作者:,,,罗,成
论文发表刊物:《建筑实践》2019年第38卷第18期
论文发表时间:2020/1/14
