浙江诚通市政建设有限公司 浙江省 214200
摘要：住宅建设问题是事关人民群众日常生活的重要问题。住宅建设可以在拉动投资消费的基础上，创造一定的就业机会。住宅产业化发展道路的建设，是对住宅质量进行提升的一种有效方式，根据国家出台的《住宅产业化试点工作大纲》的要求，住宅生产方式粗放化到集约化的转变，成为了建筑领域的新型发展目标。设计标准化、产品部件化、生产规模化和建造技术的高新化是住宅产业化所表现出来的主要特点，对预制装配式住宅给水排水系统设计问题的研究分析，可以为我国住宅产业化发展提供一定的帮助。
关键词：装配式建筑；给排水系统；系统设计
1预制装配式住宅的相关概念
预制装配式住宅是以预制构件为主要构件的住宅形式。预制混凝土构件的装配与连接、对关键框架梁柱节点和楼板结合成进行混凝土现浇处理，是预制装配式住宅的两大重要的装配过程。对具有标准化、系列化和通用化特征的预制混凝土构件的应用，可以让建筑工程中的模板工程得到有效节省。预制混凝土构件与建筑项目施工的分离，可以让建筑工程施工所带来的环境污染问题得到有效解决。
2给水系统设计
2.1室内主管敷设
住宅室内的卧室及起居室地面做法可参见图1。如图1所示客厅起居室地面可以敷设管道的部分只有20 mm厚细石混凝土整浇层随捣随抹平层，另外此部分整浇层靠下边部分还会配置Φ6双向钢筋，约占12 mm，常规在管道敷设深度不够的情况下，开槽的做法就受到了限制。室内供水主管外径为32 mm，只能敷设1根管道，无法满足管道交叉。并且电气专业的大量穿线管道在此部分敷设，所以给水主管在此部分敷设并不合适。同时为满足业主对管道漏水不至于影响下面住户的要求，从公共位置的水表井到各用水点的主管均在楼板下穿梁明装敷设。
.jpg)
2.2室内支管敷设

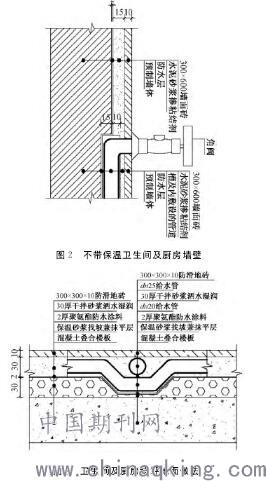

装配整体剪力墙墙槽的宽度及深度对于给水支管的安装起着重用的作用，尤其是对于面层较薄的墙体，更决定了墙体的厚度。由图2可知，土建设计中在墙体外面仅有10mm厚的水泥砂浆参粘结剂层，无法在此部分内敷设外径20mm的支管。为了敷设管道，必须在预制墙上开槽。经与构件深化专业沟通，可知预制墙体厚度为200mm，墙体内钢筋距墙面约20mm，而结构深化单位要求任何开槽均不能将20mm厚的保护完全穿透，否则难以满足构件质量的要求。如果开槽较深，则需要将部分钢筋折弯，如此就增加了预制墙体的施工难度，所以尽量精简开槽的大小。经过与构件深化专业协商，在预制墙面上开15mm深的槽，剩下5mm作为钢筋保护厚度。用15mm深的槽结合10mm水泥砂浆掺粘结剂层来敷设外径20mm的管道。为了降低预制构件生产难度，结构专业要求墙面开槽尽量短，在所有用水点给水均由地面垫层敷设管道至角阀，避免从吊顶一直开长槽至角阀。由图3可知接到用水点的分支管（外径25mm）可以在30mm厚干拌砂浆洒水湿润层内敷设，但是这个厚度无法满足管道交叉。如必须交叉，可以将交叉部分在排水管道井内完成，局部无法避免交叉时可以在保温砂浆找坡兼抹平层内敷设，后冷热水管各自敷设至用水点。至于主管接到垫层内敷设支管的这段立管，可以结合排水管道井敷设，或者在墙体的现浇部分开槽暗敷。
.jpg)
3排水预埋设计
在装配体系项目中，排水点的预埋与现浇系统项目要求基本相同，只是预埋的定位需要非常精准。由于各处建筑墙面面层做法各不相同，所以预埋洞的定位需要特别注意与墙面的关系，特别是有内保温的墙壁。与给水预埋相同，在预制构件中所预埋洞的定位和大小要尽量少并且统一。比如每个户型都有若干的空调板，常规做法会在空调板位置设置一根冷凝水排水管及一个地漏。在预制项目中为了减少预埋，建议把冷凝水管设置于空调板外面。另外在建筑专业统一空调板形状的前提下，给排水预埋定位及设置位置也需要统一。假设一块空调板的地漏靠左边设置，另外一块靠右边设置，在工厂预制这些空调板时就需要多生产一个品种，不利于标准化，增加了不必要的浪费，在现场施工中品种多容易引起工人混淆。在室内各功能部位中，阳台与厨房排水点预留较少，建议采用预制体系。而卫生间的排水点较多预制较困难，并且考虑防水可靠性，建议楼板选用现浇楼板，或在业主同意及政策允许的情况下选用同层排水。
4给水排水系统的应用实例
以某地的预制装配式建筑工程项目为例，该工程采用的是框架剪力墙结构的结构形式，悬挑阳台、空调板、外墙和楼梯梯段采用的是预制混凝土构件。以建筑物的阳台建造工程为例，在建筑的阳台区域中，废水管和阳台雨水管是给排水系统中需要穿越阳台板的两根主要立管。在与业主和工程人员进行协商以后，给排水工程设计人员采用的是在两户之间设立管径的设计方案。在与预制材料的生产厂家进行了沟通以后，预留洞在污水盆所用的排水栓的设置过程中得到了应用。PE-X 管材是这一工程中所应用的排水管材。由于阳台的外侧设置了宽度为 100mm 的雨水沟，这就使得阳台的雨水排水地漏和洗衣机地漏表现出了分开设置的特点。在项目的给排水系统设计方案中，洗衣机的给水管道已经被安装在了管井之内。在预制混凝土构建在污水盆后建筑分隔墙中应用以后，为了对管道外露所带来的损坏问题和老化问题进行有效避免，施工人员可以在将给水管预埋于预制混凝土构件以后，在水管外部设置 25mm 的厚保温管，还要在套管网布加设套管，这一措施的运用，也可以让给排水管道的美观度得到提升。从管道支吊架的设计来看，在这一项目中，设计人员将立管管卡设置在了管井两侧的短墙之上，在每层的 0.30m 处和 1.50m 处各设置了一个支吊架。在废水管道的建造过程中，施工人员依照设计要求，在起始端和管道的转弯处设立了吊架，雨水管道也进行了同样的设计。从给水排水系统在这一工程中的应用效果来看，工作人员在工程项目的设计阶段就开始对是实际施工中可能遇到的问题进行了解决，这就可以让工程设计工作量的重复问题得到了有效的解决。
结束语
预制装配式技术的应用，对建筑工程工作效率的提升有着积极的促进作用。对设计工作的工作效率、设计的重复使用性和施工质量进度进行优化设计，也是预制装配式技术的自身优势的表现。在给排水系统的设计工作的开展过程中，系统设计方需要与工程业主、混凝土构件的生产商和施工企业之间的沟通力度进行强化，以便系统设计的科学性和实效性进行强化。
参考文献
[1]路文丽，庞志泉，孙兵.预制装配式住宅给水排水系统的设计与应用[J].建筑，2009，04：48-50.
[2]靳文浩，张宏刚.浅析住宅给水排水系统设计[J].化学工程与装备，2009，08：146-147.
