摘要：文章对0.4kV线路特点及接地故障类型进行总结，并从外力引起接地故障关键技术排查、负荷故障排查、瞬间故障排查、接地故障排查四方面，提出了0.4kV线路接地故障问题解决措施。
关键词：0.4kV；故障；接地；解决措施
引言
近年来，随着经济的不断发展，农村配电网引发的各类问题不断出现，特别是多数农村供电台区长期未进行改造，或已改造但仍存在改造质量不高、管理不到位等问题。0.4kV 低压故障的不断增多，直接影响到客户的用电质量，也导致部分供电所处在忙于低压抢修的状态。下文详细分析低压线路接地故障的排查及解决措施
1 0.4kV 低压线路接地故障类型及特点
1.1 0.4kV 线路接地故障类型
在线路运行过程中，极容易出现接地故障问题，尤其是在 0.4kV线路中，该项问题尤为常见，其中主要的故障类型包括瞬间故障、单项故障和多项故障。但这些故障在发生过程中具有很强的相同点，几乎所有的电流泄露均可能导致地面之中产生大量的电能消耗。
1. 1.1 瞬间故障
0.4kV 线路瞬间接地主要表现为，在剩余电流动作断路器突然运转之后便不会再动。此种情况下，如果负荷水平平稳，电流表的瞬间示数将会大幅提升。长此以往，将会对整个线路运行产生不利影响。
1.1.2 单项故障
单相接地故障下的低压试电笔测量基本不会出现电压示数，如果对低压发光型试电笔进行应用，也只会有微弱的闪光出现。如果 0.4kV 线路之中未设置电流动作保护器，在单相接地故障发生后，线路短期内依然会处于正常的运转状态。另外，整个线路中的剩余电流保护器也会退出运行，影响线路正常工作状态。
1.1.3 多项故障
在多项接地故障发生时，主要是 0.4kV 线路出现两相或者是三相接地故障，最终出现短路情况，导致线路无法正常运转。
1.2 0.4kV 低压线路所具有的特点
1.2.1用户数量极多。
低压区一般的用户都是住宅区，有的一个线路使用的用户甚至可以达到几百家， 用户对电网的使用不同，会使不同线路产生的负荷程度上有很大的不同，导致
分配不均， 再加上很多设备使用时间较长， 线路老化的速度快、现象重。
1.2.2配电模式的采用不够完善。
目前，0.4kV 低压线路大多采用的模式是“TT 形式”，这种模式的缺点是线路长，绝缘处理不完善，并且线路的分支受到用户的影响，数量变得很大，特别容易就会受到干扰，干扰大多数来自于外界的环境。
1.2.3线路质量不够牢固。
很多低压线路在构建的时候质量较差，很多线路上包裹的绝缘胶皮产生了磨损，极易导致低压线路产生接地故障。2 0.4kV 线路接地故障问题解决策略
2.1 外力引起接地故障关键技术排查
2.1.1 直接短路故障的查找
在线路运行过程中，一旦出现直接短路故障，剩余动作电流保护装置将会出现新的保护动作。尤其是在故障源查找过程中，需要对低压供电线路进行全面检查，尤其是在杆塔倒塌和断线故障检测上，需要做好相关隔离措施，进而将故障源进行确定，还要以安全工作为前提，尝试对故障线路进行送电操作，并对其中的电量进行检测，如果中性线和配电箱在外壳上存在电压问题，电压范围应该集中在 36 到 50V之间，则说明该线路存在短路故障。因此，相关工作人员需要做好单独供电操作，并对其中的分支杆进行测量，进而对故障方向进行确定。
2.1.2 风力故障
在风力作用下，0.4kV 线路很容易出现接地故障，此时，相关故障排查技术的应用也显得十分重要。首先，在线路建设初期，应该将风力影响考虑在其中，从而对线路抗干扰能
力进行全面强化。其次，在风力较大区域中，应该设定好预防和应急处理工作，并安排专门的巡查人员对整条线路进行巡视。例如，为了提升预防效果，可以采用防震锤技术，对线路在风力下的倾斜程度进行监测，还可以根据具体的测量数据制定出有效的预防计划，最终实现 0.4kV 线路稳定性和安全性的全面提升。
2.1.3 雷电引起的故障
雷电很容易对 0.4kV 线路的正常使用产生严重影响，甚至还会破坏0.4kV线路之中的绝缘性能，最终引起接地故障。因此，在整体线路故障预防过程中，防雷措施的制定显得尤为重要，便于对相关故障原因排查。首先，0.4kV 线路在建设过程中需要提升对线路质量的保证程度，选择一些绝缘性较高的材料。另外，绝缘材料的使用还应与周围环境特点相符，避免环境因素对其绝缘效果产生影响。其次，在 0.4kV线路中安装避雷设施，尤其是在地理位置较为空旷地区中，避雷装置的设计显得尤为重要，在消除电磁感应和静电感应的同时，避免接地故障出现。
2.2 负荷引起的接地故障关键技术排查
在电网建设和电力系统运行过程中，电力负荷问题的发生不可避免，但由于电力负荷而引发的0.4kV线路接地故障，可以通过相关技术手段的应用将其解决。站在电力负荷形成
原因角度来说，主要是由于社会用电量的不断提升所导致的，一旦没有做好电力的合理调度工作，便会引发负荷过大等问题，对电流和电压的稳定性产生影响。如果 0.4kV 线路长期处于高负荷状态，便会加速线路老化，促使绝缘性能降低，进而产生接地故障。为了避免上述问题的发展，工作人员首先要做的便是提升电力调度水平，例如将大数据技术应用其中，采集用电区域信息，以可视化技术为主总结不同用户的用电规律，对电量大小进行深入调整，避免突发情况出现。其次，及时更换老化设备和电线，避免在后续线路运行过程中产生新的故障问题。
2.3 瞬间类型接地故障的关键技术排查
如图 1 所示，瞬间类型接地故障产生的主要原因是电流不稳定，促使断路器产生反应，最终导致接地故障的发生，但这一动作的产生仅在一瞬间内完成，不容易预防和治理。针对该种故障类型特点，设计人员在线路设计上应对负荷问题进行充分考虑。例如，对绝缘性高的线路材料进行选择，对电线搭建距离进行合理性规划等。另外，各个企业还需要对检修人员的专业素养进行提升，该种故障类型的检测需要检测人员具备丰富的工作经验和专业素养。因此，各个企业在工作开始之前，需要对检修人员进行专业化培训，提升他们的专业素养和工作能力。
.png)

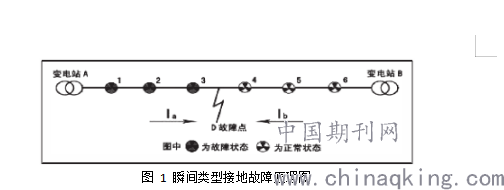

图 1 瞬间类型接地故障原理图
2.4 单项接地故障关键技术排查
在单项接地故障排查过程中，可以利用测电笔对线路进行测试，如果发现测电笔内的氖管处于明亮状态，则可以确定接地故障所产生的原因属于单项类型故障。另外，工作人员可以采用二分法对故障类型和故障位置进行合理明确，如故障发生后的电流测量，将测量结构和标准值进行前后对比，利用电流之间的差值对比展示出不同负荷之间的关系，这样一来，
最终的故障范围也会缩小，工作人员可以根据该项信息，对接地故障位置进行明确，提升单项类型接地故障的检测效率。
3 总结
本文针对0.4kV的低压线路进行分析研究，列举出发生故障的条件原因以及合理的解决办法， 探讨了针对接地故障可以采取的控制手段方法， 提出加大管理力度与技术层面的提升，可减少故障产生的时间，可保证电网的合理使用以及工作人员在排查等工作时的的安全。
参考文献
[1] 陈海凉 .0.4kV 输配电线路的运维与故障排查技术分析 [J]. 企业技术开发 ,2016,35(06):88+90.
[2] 李成磊 , 王保成 . 分析 0.4kV 农村低压线路短路故障查找与排查 [J].电子制作 ,2015(03):235.
[3]李成磊，王保成.分析 0.4kV 农村低压线路短路故障查找与排除[J].电子制作，2015（3）.
[4]徐 涛，韩增斌.中、低压电网故障浅析[J].中国电子商务，2014（9）.
