关于严寒地区仓库雨水排放设计几点改进意见论文_汪彬

苏宁置业集团有限公司 江苏南京 210042

苏宁置业已在全国建设60多个物流基地，总仓库面积已达450多万m2，严寒地区（沈阳、长春、哈尔滨等地）物流项目仓库天沟内漏、雨水立管冻裂、月台结冰等问题一直困扰着仓库的日常使用，对仓库的作业形成较大影响。经对严寒地区同类仓库的雨水排放方式进行考察分析，并分别对哈尔滨、沈阳、长春等物流基地进行天沟、雨水立管甚至月台进行了改造，现结合考察成果与改造经验，对严寒地区物流仓库屋面雨水排放设计提几点改进意见：

一、采用内置月台。

采用内置月台的优点：雨排水系统位于作业区域之外，外挂天沟是处于仓库整体最外缘，作业区域与天沟之间有仓库的外墙阻隔，做好天沟与屋面、天沟与外墙、外墙的搭接等工作后就能有效防止雨雪水侵入仓库内部。

二、完善天沟做法

天沟与屋面、墙面的连接方式直接关系到雨雪水能否侵入室内。见下面两图天沟做法：

上图一为已建哈尔滨、长春、沈阳等物流基地屋面天沟做法，下图二为新的屋面天沟做法：

通过上面两图的比较可以看出，下图二的天沟外檐比屋面檐口低，一旦天沟内的雨雪水位上升，超过天沟外檐时会直接溢流出去，而上图一天沟内的雨雪水位上升，会同构屋面板与檩条之间的间隙往库内溢流。所以天沟做法应改为下图二。

三、将雨篷由内倾改为外倾

改雨篷外倾的目的是减少雨雪水靠近作业区的机会，没有雨雪水也就没有了侵入的机会。见下面图纸：

由上两图可以看出，由于雨篷内倾，导致雨篷还需设置天沟，且一旦雨水立管冰堵，雨篷天沟内雨雪水位上升，水将无处可溢，只能顺着墙面雨篷天沟与墙面接缝、墙面彩钢板接缝渗溢，雨雪水就会侵入库内。若改成雨篷外倾，就不存在以上问题，雨篷上的雨雪水自然散排掉。

四、排水系统的选择

1、雨水立管为彩钢板

雨水立管管材有彩钢板、UPVC、钢管、HDPE虹吸专用排水管等多种，经考察对比，严寒地区仓库雨水立管管材多采用彩钢板，其主要有以下优点：质量轻、易加工安装、价格便宜、结实耐用、易修复，有一定的抗变形及修复能力等，因此从性价比上，选择彩钢板作为雨水立管管材是最适合的。

有外置月台的仓库月台下埋地横管与雨水立管之间的连接采用小井连接。

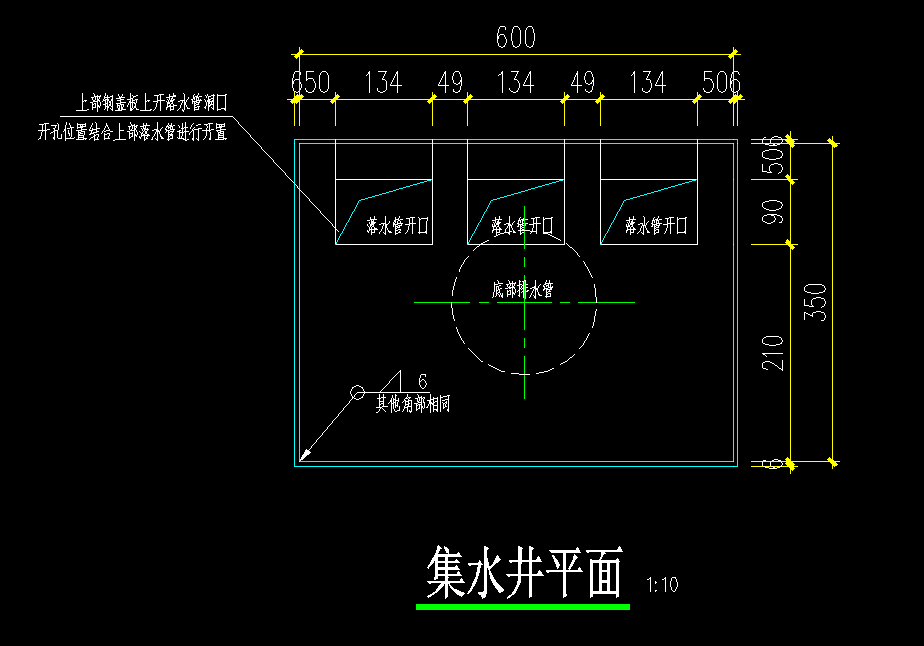

立管与横管之间的连接方式往往取决于立管与横管的管材，立管采用彩钢板已定，月台下埋地横管可选择钢管、HEPE塑料管（双壁波纹和虹吸专用排水管）、UPVC、水泥管等；因埋管处于冰冻线以上，故HDPE塑料管，UPVC管均不适用，水泥管密封性不高，容易渗漏，不利于月台回填土的密实性，故严寒地区月台下埋管需采用钢管。钢管与彩钢板雨水立管无法直接连接（钢管为圆形，彩钢板雨水立管多为方管），需要设斗或者集水坑汇集后再由钢管排掉，考虑到大库月台的美观与防撞，所以采用小集水井。下面提供两种小井做法，设计中心建议采用钢板现场制作小井。

雨水立管附近屋面、墙面连接处均做密封处理

严寒冬季雨水立管肯定会有不同程度的冻胀，立管附近墙面会有结冰现场，故雨水立管左右1m附近屋面墙面均需做密封处理，防止融化的冰水沿墙面彩钢板搭接处渗入。

2、当雨水立管为钢管时

相比彩钢板雨水立管的应用广泛和性价比，钢管价格高（综合造价是彩钢板管的2.0倍，），但钢管更结实耐用，抗内压能力强，不易冻坏，能有效防止因立管冻裂而产生雨雪水外流的现象。

月台上也不需要设小井，立管与横干管直接焊接使排水形成一个整体。

立管附近屋面、墙面最好还是做密封处理。

以上为北方严寒地区项目仓库雨排水设计的一些改进意见，希望能为其他同行做设计时提供一些借鉴。

论文作者:汪彬

论文发表刊物:《基层建设》2015年30期

论文发表时间:2016/10/8
