论某电信室分项目实施的相关施工监理浅析论文_杜龙晓

公诚管理咨询有限公司第六分公司 300000

摘要:移动及固网运营商为寻求新的利润增长点,纷纷间目光集中到3G通信业务,3G通信网络建设中工程监理也相应受到广泛关注。

关键词:通信网络建设;工程监理;施工分布

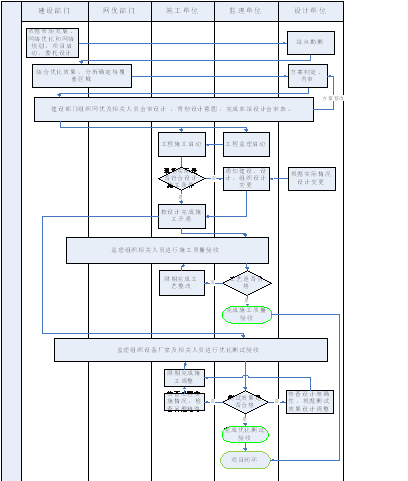

一、室分项目实施总体流程

(一)关键点

1、设计会审:

(1)责任人为建设主管;

(2)要求施工单位督导、施工队长、现场监理参加,设计单位提供全面清晰的设计并讲解设计内容及技术要求,确保相关人员了解设计意图;设计单位出具《单站设计会审表》;

(3)重点关注设备利用率、天线位置、住宅小区射灯角度等;

(4)具体勘测、设计、会审流程及说明见下文“勘测设计基本流程”和“LTE方案设计要点”。

2、工程实施:

(1)责任人为施工单位、监理单位;

(2)施工单位严格按照工程规范施工,并参照下文“施工工艺关键点规范”;

(3)施工单位严格按照设计施工,尤其关注平层天线布放点位以及射灯天线安装位置和覆盖方向是否与设计方案一致;监理单位及时组织设计变更,记录《变更通知单》;

(4)监理单位过程管理,隐蔽工程和关键工序全程旁站监理,留存影像资料,记录《随工检查签证》和《隐蔽工程验收记录》。

3、验收:

(1)按照省公司建优协同、施工质量验收、优化测试验收等相关文件执行;施工质量验收由监理、施工单位、网优维护人员参与;优化测试验收由监理、设备厂家、网优优化人员、施工单位参与,设计单位配合;

(2)验收组织、工艺整改、设计调整、施工调整责任明确、限期完成;

(3)所有问题最终由监理单位进行闭环管理,避免搁置;验收合格后签署《单站验收报告》。

(二)工作职责:

建设部门:总体负责室分项目的规划、设计、实施、验收,组织设计、监理、施工单位、设备厂家和网优部门完成相应工作。

监理单位:

√协助建设单位实时监控施工单位的工期、安全生产、人员、物资管理和结算审核;

√指导施工单位按设计和施工规范要求,安全正确地完成施工,采取旁站、巡视和平行检验等形式认真检查工序,隐蔽工程和关键工序实施全程旁站监理,留存文档和影像资料;

√经建设单位授权,组织工程变更方案的制定和审核;

√配合验收和优化测试验收,协调施工单位和设计单位解决问题,形成闭环。

二、勘测设计基本流程

√获取站点基本资料,确定用户覆盖需求

√勘测准备

√现场勘测

√测试分析

√方案设计

√设计会审

(一)获取站点基本资料,确定用户覆盖需求

站点基本资料包括建筑物平面图、覆盖区用途、业主情况等。

建筑物平面图:

√装修平面图(优先考虑采用)

√强(弱)电图

√消防图

√楼层引导图

√广告宣传图

√手工绘图

用户覆盖需求包括目标覆盖区、覆盖边缘场强、覆盖系统类型、系统信源等。

√目标覆盖区:确定需覆盖的区域范围;

√覆盖系统类型:确定要建设的系统类型是C网还是LTE网,还是二者均有;

√用户话务需求

(二)勘测准备

在系统设计中勘测准备工作是整体系统设计中重要阶段,主要包括图纸分析、初步方案设计、勘测器材准备等。

√图纸分析:划分典型区、确定井道位置、标注疑问点;

√系统信源选择:根据话务需求选择待使用的信源类型为RRU还是直放站或是其它类型,并根据所选信源类型及边缘覆盖电平确定可覆盖区域;

√初步方案设计:根据所划分的典型区及井道位置设计天馈系统,结合信源可覆盖区域。

(三)现场勘测

1、图纸确认

由于所获取图纸可能不完整或是楼宇重新进行装修(写字楼常见情况)等原因,可能造成图纸与实际建筑情况不符,因此工程设计人员应在详细图纸分析的基础上对建筑物楼宇实际结构进行详细勘察,对图纸进行修正。

对于典型区楼宇在现场勘测前应多备图纸以便现场更正图纸。

2、电磁环境测试

电磁环境测试目的:

√测试电磁环境,以便合理确定覆盖区边缘覆盖电平

√测试电磁环境,以便在系统建设完成后对照验证覆盖效果

电磁环境测试方法:

√电磁环境测试主要通过路测对具有典型性的电磁环境区进行数据采集;

√分别选取建筑物高、中、低、地下层、电梯等典型性楼层进行测试;

√楼层电磁环境测试应针对具有代表性的电磁环境区(如建筑物边缘、电梯厅、消防梯、走道、厕所等)并尽可能实现遍历性测试。

3、其它问题了解

√墙体、吊顶材料确认

√楼层数确认,是否缺层(如是否缺4F、13F、14F、18F等)

√馈线走线可行性(否有维修口、穿线空间是否足够等)

√电梯是否共井

√弱电井是否可用(弱电井是否有空间、是否有管槽等)

√设备安装点是否可用(是否符合设备安装条件,否是有足够的安装空间)

√用户分布情况(一般对于存在集团用户情况下需详细了解)

√站点地址、经纬度、业主联系人

√业主对工程施工要求

√建筑物其它通讯系统建设情况(了解其它移动系统大致天馈布放情况,并作为设计参考,避免不必要的串扰)

(四)测试分析

根据周边宏基站现有或待建情况,参考网优人员意见,结合优化效果,分析确定待覆盖区域。

(五)方案设计

1、设计基本原则

室内分布设计是通过小功率、多天线的分布系统实现室内信号的连续覆盖,室内分布系统注重室内细节覆盖问题。

√小功率、多天线 ≠ 等功率、等间距布放天线;

√连续覆盖 ≠ 等边缘覆盖电平覆盖;

√细节覆盖:要求设计者用户方覆盖要求、覆盖区现场环境完全的了解,忌看图设计或凭空想象设计;

√设计方案应力求证据充分,避免过多的经验论。

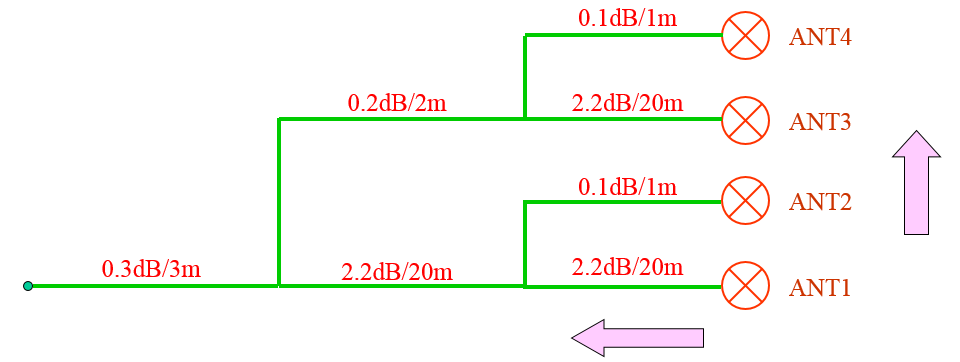

2、系统图设计

绘制典型区系统图基本架构

√天线排放原则:位置由上至下、编号由高至低;

√馈线布放原则:由末端至前端;

√标识规则:线损/长度;

√信源组网图标明信源安装位置、级联关系、输出功率等参数。

3、方案内审及修改

(1)信源选取审核

√电磁环境方面考虑

√话务量需求方面考虑

√安装环境及传输条件方面考虑

√造价及投资回收方面考虑

√同PN/ PCI考虑(根据信源覆盖区域交叉和话务需求)

(2)天馈安装平面图审核

√天线数量及布放位置是否合理(根据链路预算审核)

√走线路由是否合理

√井道选择合理性(位置是否相对中心、安装环境是否符合)

√天馈安装图是否完整

√针对小区射灯覆盖,应注明射灯天线具体安装方式(女儿墙顶固定、抱杆挂墙、落地支架)、位置(对某面墙距离)、水平角、垂直角,并做出扇形图说明覆盖区域。

(3)系统图审核

√覆盖区分段是否合理(考虑话务量分配是否合理、切换区设置是否合理)

√典型区天馈系统图设计是否合理(各典型楼层功率分配是否合理)

√有源设备(如直放站等)设计是否合理(直放站数量是否合理、输入/输出功率设计是否合理、底噪累积是否在允许范围内)

√各楼层功率分配是否合理(综合覆盖区电磁环境及典型区设计图考虑)

√天线类型选取是否合理

√是否便于系统升级(干线上是否存在小功率节点)

√信源利用率(针对LTE RRU,两输出口是否全部使用;如按楼宇体量只需一个输出口,分布是否采用单路双通道;楼顶射灯在功率充足的情况下,是否可考虑双面覆盖等)

(4)方案修改

√方案审核中应列出修改点及修改方向

√图纸及文本修改中应注意上、下文对应

√方案修改后应重新审核

(六)多方设计会审

建设部门组织网优部门和设计、监理、施工单位会审:

√结合多方意见,修改一阶段设计,确定投资;

√设计单位出具单站设计会审表,写明设备、天馈、图纸、文本及预算表的相应修改;整期项目会审完毕后,汇总出具一阶段设计审核会议纪要,上报省公司完成设计批复;

√设计单位向监理、施工单位贯彻落实设计内容及技术要求;

√选择施主站,规划BBU建设和端口占用;

√安排传输及光缆施工。

三、LTE方案设计要点

(一)信源使用

目前LTE室分信源采用BBU+RRU形式。

1、BBU优先设置在配套条件好、传输资源丰富的核心汇聚机房、接入机房、基站自有产权机房,充分考虑BBU集中。

2、每个BBU建议最多配3块信道板卡(高配);每块信道板卡最多带6个载扇。

3、室分RRU优先使用宏站BBU剩余资源:根据宏站容量及速率要求,宏站BBU一般配置9个载扇;若室分新增载扇数量与宏站已用载扇相加小于12个,则直接利旧或新装信道板卡,不单独新增室分BBU;RRU级联最多3级,级联可采用单纤双向模块。

4、2T2R的RRU在功率允许情况下尽量作为两路1T1R使用。如按楼宇体量只需一个输出口,可考虑单路双通道建设。

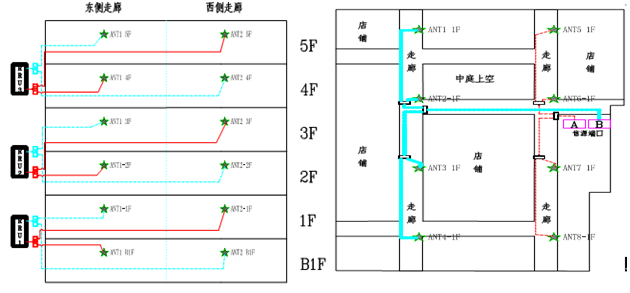

(1)奇偶层分离

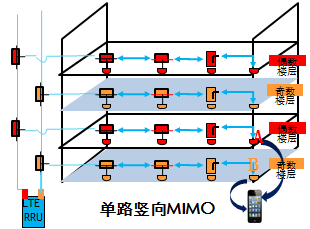

RRU A口覆盖楼宇奇数层,B口覆盖偶数层,通过奇、偶交叉,每一层天线信号穿透楼板与楼下天线实现垂直双路MIMO,提升吞吐率。主要适用于写字楼、宾馆酒店等有狭长走廊的场景。

(2)同层分离

适用于商业设施等开阔场景,同一层的多路分布分别连接同一RRU的A、B口;搭配奇偶层分离效果更佳。

(二)平层天线密度

1、一般建筑物平层分布,“小功率、多天线”适合商务写字楼、酒店等多隔断场景,平层天线口RSRP功率设计值在-15~-18dBm左右;“大功率、少天线”适合机场、体育场馆、会展中心等开阔场景,天线口功率可酌情提高,但应满足国家对于电磁辐射防护的规定;合路原有C网站点时,如原有天线密度明显不足,可酌情增加天线密度。

2、信源输出的RSRP功率与信源带宽、信源总功率、RS功率偏置等因素有关;设计前应与信源厂家确认功率偏置PA、PB的实际数值;目前LTE RRU设计功率40W。

3、天线点位设计满足以下要求:点位设置尽量保证天线覆盖半径内穿射非承重墙数量不超过1堵,轻质隔断根据材料不同最多可穿射2堵,不能穿射承重墙。应根据模拟测试确定天线的布放位置及密度:

(1)较为开阔的可视环境,如商场、超市、较为开阔的办公室、会议厅、餐厅等,天线间距建议10~15米。

(2)在较为封闭的多隔断环境,如宾馆客房、会议室等,天线间距建议8~10米。

(3)车库等人员稀少类场景,天线间距建议20米。

(三)高性能器件使用

室分信源功率,C网RRU、数字直放站最高可达80w,LTE RRU最高可达60w,对信源前级功分耦合器件的指标要求提高,高性能器件对RSSI的改善有一定效果。

1、平层覆盖

分布系统多系统合路后器件承受的峰值功率,等于各系统峰值功率(绝对值,单位W)之和,峰值功率取决于峰均比PAR(相对值,单位dB),通常设备标称功率为均值功率。

CDMA RRU最大输出功率为80W=49.03dBm

峰均比PAR=7.5dB

CDMA峰值输出功率为49.03dBm+7.5dB=56.53dBm=449.87W

LTE RRU最大输出功率为60W=47.78dBm

峰均比PAR=7.5dB

LTE峰值输出功率为47.78dBm +7.5dB =55.28 dBm =337.4W

结论1:在不合路的情况下,CDMA和LTE RRU下第一级功分器或耦合器要采用高性能。

CDMA与LTE直接合路时合路器所承受的峰值功率为各系统峰值功率(绝对值,单位W)之和449.87W +337.4W=787.28W=58.96 dBm;高性能合路器的插损为0.5dB,合路后第一级功分器或耦合器所承受的峰值功率为58.96 dBm-0.5 dB=58.46 dBm=701.66W。

结论2:C+L两个系统合路时合路器和合路后第一级器件必须要采用高性能

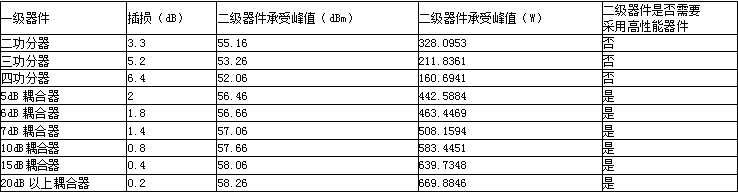

结论3:第二级器件是否需要采用高性能,主要看第一级用的是什么器件。如果第一级器件使用的是功分器,则第二级器件无需采用高性能;如果第一级器件为耦合器,则第二级器件需要采用高性能。

结论4:第三级器件是否需要采用高性能要看第二级使用的什么器件,计算方法与上述相同。同理,与联通等多系统合路时,高性能器件具体用到第几级,计算方法亦同上。

2、小区射灯覆盖

目前小区射灯覆盖使用功分器、耦合器较少,可全部采用高性能器件。

(四)小区间切换/干扰

目前LTE小区间干扰协调技术尚未成熟,小区与小区之间会存在一定的相互干扰,LTE室内信源分区时,需注意小区划分方法,减少由于切换区域设置不当引起的性能下降,一般建议:

1、平层覆盖尽量避免在同一楼层设置多个室内小区信号。如因建筑物单层面积过大或安装条件的限制,必须在同一楼层设置两个以上小区的,切换区域应尽量避开话务密集区。

2、建筑物进出口处:由于第一层通常楼层较高且开阔,室外信号容易进入室内,切换区域一般控制在室内。

3、对于多小区干扰严重区域,可考虑同PCI建设。

(五)合路

1、C+L合路:

原有自建C网分布,采用高性能合路器直接合路的方式。

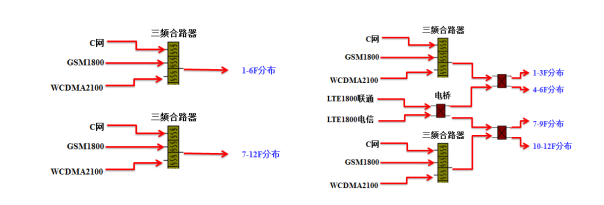

2、与联通合路

合理配置高性能合路器和电桥的数量和前后位置,在满足LTE的情况下,尽量减少对原有系统的影响。电桥在后端(连接分布侧)使用时,在条件允许的情况下尽量利用电桥的两路输出特性,充分利用信源功率。

3、合路改造

(1)合路前应测试确认原有C网室分是否覆盖正常。

(2)合路后测试验证LTE是否满足覆盖指标要求,并确认对CDMA信号(尤其是CDMA 1x语音)的影响是否可接受。

(3)优化整改

√对测试较差的重点区域,调整耦合、增加功率,向重点区域倾斜覆盖。

√由于合路对现有C网影响较大的,可将原C网小功率信源替换,特别是较为老旧的干放替换为大功率光纤直放站。

√由于天线密度原因,造成覆盖盲区或覆盖较弱的区域,应进行分布整改,增加天线密度,或整体重做。

(六)住宅小区设计要点

住宅小区的覆盖主要依赖宏基站以及小区分布(射灯方式)的灵活应用来解决。在建设的时候同时需要考虑投资成本以及物业协调难度来制定合理的解决方案或者部分解决方案。住宅小区主要是以宏站覆盖、射灯覆盖、混合覆盖几种覆盖方式为主。

1、对大型小区优先采用宏站或混合方式,室内外协同覆盖。要充分利用小区楼宇的特点,天线集中放置。

2、对12层以下楼宇,直接规划建设宏站,同时可兼顾覆盖周边道路。

3、对13-25层的高层楼宇,应在小区内选择楼顶等位置建设宏站;注意一定要针对宏站开通后的覆盖效果进行优化测试,在后期对弱覆盖区适当采用射灯补充,形成全面覆盖。对不能协调建设宏站的,可考虑全部射灯覆盖。

4、对25层以上的高层楼宇,考虑天线挂高等原因,宏站覆盖效果不佳,可采用新建双极化射灯覆盖,原则上不考虑建设平层,尽量不合路原有C网射灯。

5、设计图纸应标明射灯天线的具体位置、角度。尽量控制信号泄露,以免对别的区域造成同频干扰。可视小区楼宇类型及厚度采用单面射灯或双面射灯,考虑同PCI。

四、设计变更和设计调整

1、设计变更

针对实际施工中以下不符合设计条件,不能按设计施工的,施工人员应及时反馈,监理人员组织设计人员及时进行设计变更,确保施工按设计实施。

(1)射灯天线受女儿墙、保温层等影响,无法安装或角度受限的;

(2)吸顶天线受梁、通风、消防管道等障碍物影响,覆盖受限的;

(3)设备间、电井内空间、引电受限,需要更换设备安装位置的;

(4)其它影响设备、天馈安装的。

2、设计调整

站点开通后,设备厂家优化测试结果不能满足覆盖要求的,设计人员要及时调整设计指导施工,直至优化验收完成。

(1)调整信源功率,必要时更换信源或改造信源覆盖范围、加密天线;

(2)对小区射灯覆盖,调整射灯天线的位置、角度。

五、施工工艺关键点规范

(一)有源设备安装要求

1、主设备安装环境严禁选择高温、易燃、易爆、易受电磁干扰、易腐蚀的环境。设备安装的墙壁及地面干燥,无渗水、浸水。设备安装位置便于调测、维护和散热需要。

2、安装设备位置必须符合工程设计要求。如有设备的安装位置需要变更,必须争得设计和建设单位的同意,并办理设计变更手续。

3、设备安装必须保持垂直、水平、牢固。

4、多个有源设备(包括电表及交转直模块)在同一安装区域时,合理安排设备布局,以避免各类线缆走线时出现交叉,整齐安装在同一水平线上。

结束语:

随着社会的发展,通信市场的竞争变得越来越激烈,对于固定运营商而言,为赢取市场竞争优势,寻找到新的利润增长点,扭转业务量下滑的趋势,纷纷将目光集中到了通信业务上来,在通信网络建设过程中,一项极为关键的内容就是网络建设工程监理,因此,通信网络建设过程中工程监理组织受到越来越多的关注和重视。通信网络工程监理方面还存在一定的不足,对此有必要对监理组织进行优化。

参考文献:

[1] 朱徽,黄锦钢,高戈.3G 时代通信企业管理模式研究——预算管理与质量管理的运用[J].中国水运(学术版),2006.

[2] 朱军.3G 时代下的移动电子商务应用分析[J].浙江交通职业技术学院学报,2011.

[3] 吴上才.浅谈监理在通信工程建设中的作用[J].中国新技术新产品,2010.

[4] 刘瑞雪.3G 时代无线视频监控系统的意义[J].经济研究导刊,2011.

[5] 中国建设监理协会,建设工程监理相关法规文件汇编[M].北京:知识产权出版社,2009.

[6] 樊伟梁.工程建设电气监理工程师必读[M].北京:中国建筑工业出版社,2004.

论文作者:杜龙晓

论文发表刊物:《基层建设》2016年14期

论文发表时间:2016/11/2
