关键词:寒冷地区,围护结构,热负荷,节能改造
1 引言
我国是一个能源消耗大国,消耗的能源量大概占全球总量的11%,位居世界第二位。根据《中华人民共和国2018年国民经济和社会发展公报》统计数据显示,我国2018年全国能源消费总量46.4亿吨标准煤,比上年增长3.3%。我国的建筑能耗从1978年占总能耗的10%,目前已上升到30%左右[1]。
我国目前现存大量既有居住建筑,其中大多数为老旧的高能耗建筑,在建造过程中使用的围护结构保温性能差,在运行过程中供暖热工性能低,诸多原因导致了既有建筑的节能效果差,造成能源的浪费,已经无法满足我国现阶段65%的节能标准[2]。目前仅在北方采暖地区,就有约30亿m2的既有居住建筑急需进行综合节能改造。由此可见,必须全力推动我国既有居住建筑节能改造工作的开展。
2建筑模型的建立
对建筑进行节能改造,主要对其中负荷较大的部分进行改造,主要手段是通过对外墙及屋面加装保温材料减小传热系数,减小冬季室内的热负荷,从而达到对建筑运行阶段节能的目的。在部分研究学者的研究过程中,使用能耗模拟软件对所要改造的建筑进行模型的建立,可以对建筑全年各时段的能耗进行计算,通过模拟的手段对建筑进行改造,对相应部分添加保温材料等,计算改造后的运行能耗,对比研究方案的节能效果[3-4]。
文中模拟的建筑为唐山市某小区住宅,地处气候分区为寒冷A区,本文选取小区其中一栋典型建筑进行模拟分析。该建筑为三层住宅楼,层高为2.8m,每栋三个单元,一梯三户,朝向为正南,该栋总建筑面积为1605.75m,改造前建筑结构为普通砖混结构。该小区住宅为唐山市上世纪末常见户型,包括两个卧室、一个卫生间、一个厨房,每单元三个户型为两个南北通透卧室户型和一个全南面卧室户型。
利用DeST-h绘制住宅的二维模型,对绘制完成的模型进行建筑计算预处理,根据该建筑施工说明中选定的门、窗、外墙等建筑材料型号,设定模型中的门、窗、外墙等结构的具体参数,以保证模型的真实与准确性。对每个房间进行编号,准确设定每个房间的房间职能,进行改造前房间负荷计算,进而对住宅负荷进行改造前分析。
3 项目改造概况

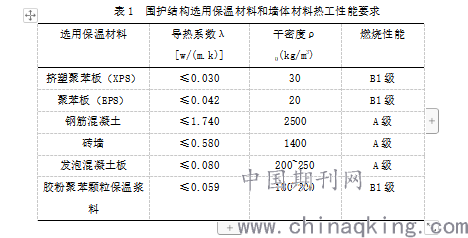

本工程根据唐山市人民政府办公厅唐政办【2018】73号文件已于2019年完成了实际的节能改造。本次改造在不改变原建筑结构体系的前提下,对外围护结构进行节能改造,改善室内热环境,不涉及主体结构,不降低原有建筑的安全度。本次改造主要对住宅建筑的外墙和屋顶进行节能改造,不对外窗进行改造。改造后的建筑能效水平比改造前提升不低于30%。具体的改造方案为:(1)外墙做新保温,采用外墙外保温系统,提升保温性能。外墙采用50mm厚聚苯保温材料 ,燃烧性能为B1级;(2)屋面在不拆除原有防水层及保护层的基础上,直接铺加保温层及防水层,保温材料采用50mm挤塑聚苯板,燃烧性能为B1级。表1示出了围护结构选用保温材料和墙体材料热工性能要求。
4 建筑物全年热负荷模拟计算
4.1 建筑模拟计算
利用DeST-h软件对上述住宅模型建模并进行模拟计算。供暖期根据唐山市实际供暖周期设定,为11月15日到次年的3月15日,共120天。供暖期间,房间室内温度设定为18℃,楼梯间温度设定为16℃。参数设定完成后,进行住宅负荷分析。
4.2 改造前、后节能效果分析
通过对建筑改造前、后供暖期间热负荷的模拟计算,改造前该住宅全年累计热负荷为11690.85kW.h,改造后全年累计热负荷变为7014.49 kW.h,热负荷直接减少了40%,如图1所示。由于外围护结构的节能改造,使节能效果达到了30%以上,符合了节能的要求。

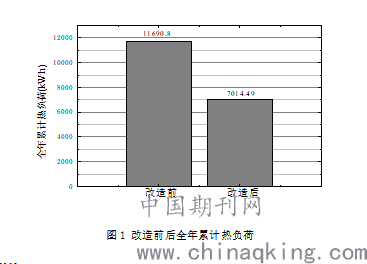

图1 改造前后全年累计热负荷
5 结论
本文以唐山市实际改造案例为基础,运用DeST-h软件对实际建筑建模并进行热负荷的模拟计算。利用保温材料聚苯板和挤塑聚苯板对外墙和屋顶进行了外保温处理,对比改造前、后的节能效果,相比改造前,全年累计热负荷减少了4676.36 kW.h,改造后的建筑节能效果达到了40%,节能效果十分明显。结果表明,外围护结构的改造,是既有居住建筑节能改造的重要环节,对节能效果的影响十分明显。通过对外围护结构的节能改造,可以降低供暖能耗,降低供暖的成本,减少浪费,节约资源。
参考文献:
[1]中华人民共和国2018年国民经济和社会发展统计公报[J].中国统计,2018.
[2]中华人民共和国住房和城乡建设部.JGJ26-86 民用建筑节能设计标准(采暖居住建筑部分)[s].北京:中国建筑工业出版社,1986.
[3]Xin, Liu, Yan, Ding, Yujia, Tong,等. Research on the evaluation system for heat metering and existing residential building retrofits in northern regions of China for the 12th five-year period[J]. Energy, 77:898-908.
[4]周小慧. 基于DeST-h的东北严寒地区低能耗村镇住宅围护结构优化设计[D].哈尔滨工业大学,2015.
论文作者:韩莹
论文发表刊物:《建筑实践》2019年第38卷第18期
论文发表时间:2020/1/14
