(国电南瑞科技股份有限公司 211106)
摘要:随着现代科技水平日益进步,互联网信息技术、电子计算机技术迅猛发展,各种机械设计方法被广泛应用于现代机械设计领域,呈网格化与全球化发展。现代机械设计具有传统、系统、执行与操作功能,每种功能均具有自身特点。针对现代机械设计的绘图、分析,主要使用计算机技术,以提升设计进度、质量与成功率。本文主要分析现代机械设计的方法,探讨其研究进展。
关键词:机械设计;现代设计方法;优化
一、机械设计
机械设计(machine design),根据使用要求对机械的工作原理、结构、运动方式、力和能量的传递方式、各个零件的材料和形状尺寸、润滑方法等进行构思、分析和计算并将其转化为具体的描述以作为制造依据的工作过程。
二、现代设计方法的特点
首先,程式性。研究设计的全过程,要求设计者从产品规划、方案设计、技术设计到试验、试制进行全面考虑,按步骤有计划地进行设计。
其次,创造性。突出人的创造性,力求探寻更多新方案,开发创新性产品。
第三,最优化。设计的目的是得到功能全、性能好、成本低的最优产品。
第四,综合性。建立在系统工程和创造工程基础上,综合运用信息论、优化论、相似论、决策论、预测论等相关理论,提供多种途径解决产品的设计问题。
三、现代机械设计方法

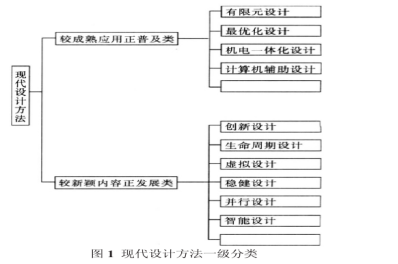

进入 21 世纪以来“,现代设计方法”已经发展成为一门新的学科或一个新的技术领域,相当时髦,应用广泛。“现代设计方法是对应于传统设计方法”而提出与发展的,为一种大概念,有大的范畴,其下位可有现代机械设计方法、现代模具设计方法等。《中国机械设计大典》第 1 卷第 1 篇总论的前言中指出,什么是“现代设计方法”,很难有一个明确的界限来划分“现代设计方法”和“传统设计方法”之间的区别。“这是因为传统的设计方法会不断发展,注入新的内容和活力;而新近涌现出来的设计方法,可能因为迅速和大面积的普及而被认为是很一般的设计方法”。目前,最具权威的《中国机械设计大典》第 1 卷“现代机械设计方法”选列了设计方法中的十个题目,然而它们是创新设计、生命周期设计、有限元设计、虚拟设计、优化设计、稳健设计、并行设计、智能设计、机电一体化设计和计算机辅助设计。该书中指出,以上这些选题分为两大类:一类是过去的设计手册中曾经出现的选题,另一类则是在以前的手册中未曾出现过的选题。现代机械设计方法的分类基于上述认识,按照分类学的基本原理,应该选择一个划分标准来进行分类。从应用成熟度的角度,对现代设计方法进行分类,可以将它们分成相对应的两类:
①比较成熟,应用正普及类:有限元设计(有限元分析)、优化设计(最优化方法)、机电一体化设计(或光机电一体化设计)、计算机辅助设计(CAD)……
②比较新颖,内容正发展类:有创新设计、生命周期设计、虚拟设计、稳健设计、并行设计、智能设计……参见图 1。
其次,从工程领域角度,现代设计方法可以分为:现代机械设计方法、现代模具设计方法、现代材料设计方法……
计涵盖范围的角度可将现代设计方法划分为:广义设计类:设计内容针对其对象实体化的全过程。狭义设计类:设计内容仅为完成图样(包括计算机绘图)。中义设计类:设计内容介于两者之间。比如,当今数字化时代着重于数学计算的现代工程分析设计方法,比较时兴的有:有限元分析、最优化方法、数值仿真、动态设计。现代设计技术具有以下特点:
一是智能化。大型复杂机械的设计必须完成“分析—分解—综合”的过程。其中包含了大量创造性思维过程和智能活动。
二是经济性,市场的竞争、用户的选择使对产品的经济性要求越来越高。
三是并行性。必须超前考虑后续过程,实现 DFM、DFA,以压缩废品、库存的消耗,确保上述经济性。
四是集成化。即树立人—机一体化、机—电一体化、硬件—软件一体化观念,综合多方面测试分析数据指导、评价设计,融多种现代科技成果和技术,特别是 CAD技术于机械产品之中。
五是精确性。这是机械工程产品复杂度、综合性提高的必然结果,现代先进的计算技术、计算理论和计算分析工具的使用也使之得以迅速提高。
六是动态性。不仅分析设计对象要从动态的观点出发,设计组织的合作协调也具有动态性,后者要求设计数据集成、设计系统无缝连接。现代机械设计的规律:在进行新的设计或改进老的设计过程中,设计者应遵循一种理性化的规律,一步步地进行设计,这样才有利于对设计工作进行科学的管理。现代机械设计规律分四个步骤:①确定设计的逻辑关系;②确定设计的物理关系;③确定设计的结构关系;④确定总体设计。四个步骤中各含七个过程:①将机械基础特性化;②确定计算数据;③应用收集数据;④确定处理数据的原则;⑤确定应用的数学方法;⑥优化准则;⑦将计算结果具体化。优化设计选定设计目标(单个或多个),找出目标与设计变量的函数关系式,列出各项设计要求所对应的约束条件,对这个数学模型求它的最优解。如一个圆柱形容器,求容积一定的条件下,用料最省。其数学模型如下:极小化满足于
其中 x1,x2分别表示容器的半径和高度,C为容积常数。计算后得出x1=2x2时,用料一定最省,但在设计中能满足 V=C的设计方案有无数个。
四、结束语
总之,只有掌握好现代科学知识,运用好现代的科学技术和工具,保持创新意识,才能为工业企业的发展和竞争创造一个较宽松的技术环境。既然现代机械设计与传统的机械设计相比,已经发生了很大的变化,当然也就必须改革以往的传统教学模式,才能培养出真正的高素质人才,以适应现代机械设计的需要。
参考文献:
[1]邱宣怀等编著.机械设计[M].北京:高等教育出版社,2007
[2]华同曙.浅谈现代机械设计的特点及其教育模式[J].江苏石油化工学院学报,2002,3(3):53
[3]中国机械工程学会中国机械设计大典编委会.中国机械设计大典:第 1 卷:现代机械设计方法[M].南昌:江西科学技术出版社,2002
[4]卢险峰.现代设计方法的定义及一级分类[J].南昌大学学报·工科版,2009,31(1)
论文作者:战晖
论文发表刊物:《电力设备》2015年6期供稿
论文发表时间:2016/1/12
