浅谈AB5000PLC系统在西钢转炉的应用论文_卢远华

卢远华

西林钢铁集团有限责任公司自动化工程公司 黑龙江伊春 153025

摘要:黑龙江省伊春市西林钢铁集团有限公司120T转炉二期工程,使用AB ControlLogixPLC确定为整个转炉的自动化控制方案，这是西钢第一次使用AB系统控制转炉，通过对该系统的详细学习、实践，出色地完成了3#转炉的编程安装，并在投产中，取得良好的效果。

关键词: 转炉冶炼，罗克韦尔AB系统，ControlLogixPLC，DeviceNet网络，ControlNet，EtherNet/IP，MBP_MVI56通信。

前言：现阶段中国企业使用的主流大中型PLC系统主要是德国西门子系列、法国施耐德系列和美国罗克韦尔AB系列产品。其占有市场总份额达到了80%以上。现黑龙江省西林钢铁集团自动化主要使用了这些产品进行各生产线的工艺过程控制。

较其它系统比较，AB系统在以下方面的优势更为突出。1、扩展方便（同型号随意组合）。2、网络功能强大（多种方式，方法组网）。3、设计更加人性化。4、第三方支持完善（体现在与它其设备及PLC的兼容性）等等。

使用美国罗克韦尔的AB系列的ControlLogixPLC进行整个转炉系统控制，就AB ControlLogixPLC系统在西钢转炉应用的亮点从以下四方面简要叙述：

一、基础自动化控制

在基础自动化控制方面，ControlLogix控制器的功能已经不限于单纯的时序逻辑控制了，它是一种综合型的控制器，可以实现顺序控制、过程控制、驱动控制及运动控制等复杂的控制过程。西钢转炉使用的LOGIX5572可以寻址128000个离散点或4000个模拟量点。在与其它PLC模块比较，看AB的输入、输出模块具有更加细致的设置与监视功能（如图１－１），绝大多数支持热插拨和在线不同型号下载改变，这也是其它类型PLC所不具备的。并且模块同时具有硬件显示窗口、自诊断、模块复位、重新校准等功能。这些智能的设置，不仅大大利于应用也使故障查找变得非常容易。

图１－１

如上图所示将本体倾动网络和本体分站做成两个ＣontrolNet网络控制，互相之间不干扰，避免倾动出现重大事故。所有的功能模块都具备了状态指示窗口，巡检人员可以方便地在窗口中查看模块运行状态。

二、AB变频器实现完美的主从力矩拖动

转炉系统应用难点在于炉体倾动和氧枪控制两大部分。在倾动系统中，想使炉体能平稳运行，必须要使倾炉各台电机实现近乎苛刻同步性，即运行方向一致，力矩一致，动作一致，主从控制，四用一备。这对控制系统提出了很高的要求。在比较各大变频器系统后，公认AB750变频器控制的主从方式，完全可以胜任这一要求，而且AB变频器在主从同步方式是目前最为知名的。西钢现有转炉四座，其倾动都采用ABPLC控制AB变频器的方式，并与其它大型PLC联合控制整个转炉系统。在120T转炉二期招标中主体PLC都直接采用ABPLC系统并控制自家的变频频器，以求达到最大的稳定性和安全性。具体实现过程为：

在变频器上设置网络通讯类型为ControlNET型（双路），并使用ControlNET同轴电缆与ABPLC的CNBR模块通信，设置见图：

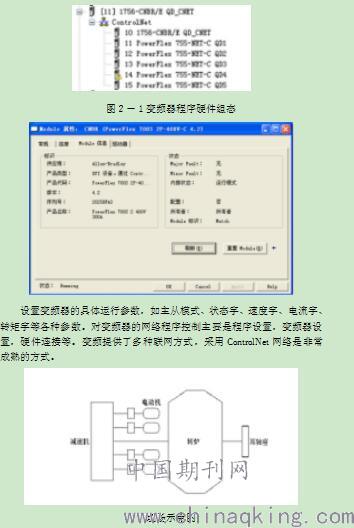

图２－１变频器程序硬件组态

设置变频器的具体运行参数，如主从模式、状态字、速度字、电流字、转矩字等各种参数。对变频器的网络程序控制主要是程序设置，变频器设置，硬件连接等。变频提供了多种联网方式，采用ControlNet网络是非常成熟的方式。

现场示意图

一、强大的网络控制

AB的网络功能是非常强大的，支持NetLinx网络有DeviceNet（设备网）、ControlNet（子网分站）、EtherNet/IP(以太网)等。AB的网络功能是使用RSLinx工具和RSNetWorX工具进行设置的，其工具的强大在于可以自动查找并配置网络，这种强大，早在西钢浩水工程就已有应用。西钢AB转炉系统应用了ControlNet、EtherNet 两种网络。使用ControlNet网络控制分站及倾动系统，如图３－１，使用Ethernet网进行多个AB系统、服务器、现场工

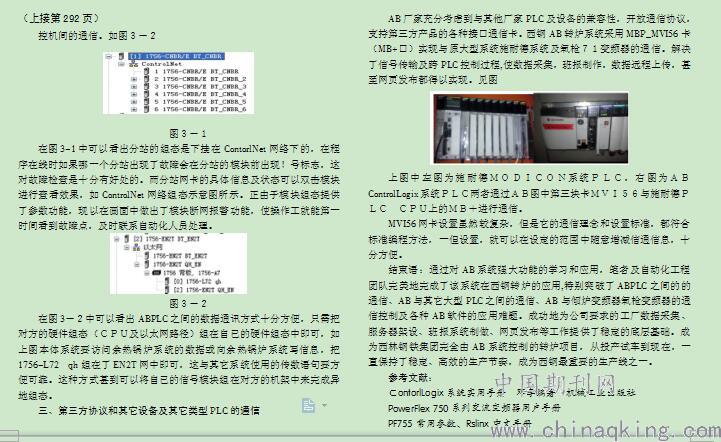

（下转第295页）控机间的通信。如图３－２

论文作者:卢远华

论文发表刊物:《防护工程》2018年第13期

论文发表时间:2018/10/25
