2.广州铁路集团（公司）株洲车站 湖南株洲 412000）
摘要：配网运行中不可避免会出现停电倒负荷的方式，这种方式影响了部分用户的供电，给优质服务带来了一定的风险。本文从株洲市天元区配网运行现状着手，统计了造成用户停电倒负荷的原因，并通过对运行线路的分析及清理，提出了减少线路停电倒负荷影响时户数的解决方案，通过实际运行，验证了该措施的可行性与有效性。
关键词：10kV配网；停电倒负荷；时户数；优质服务
1.引言
随着10kV配网合环操作的研究及应用，大多数城市配网已实现了不停电倒负荷，但因为配网的复杂运行情况也不可避免的出现停电倒负荷方式。停电倒负荷往往造成部分非停电用户的受累停电，对电力用户的安全、生产、生活影响非常大，而如今电力用户对于供电可靠性的要求越来越高，对于停电的时间、次数的容忍度也越来越低，电力服务风险逐年增大[1]。
经株洲地区配网调控员统计，2016年9月至12月，株洲市天元区10kV配电线路进行停电倒负荷约43次，停电影响时户数约9373时户，平均每月达3124时户。而天元区为重要的政治生活中心，停电给供电公司带来了很大的服务风险，因此，研究减少停电倒负荷影响时户数的措施十分有必要。
2.配网停电倒负荷影响时户数的现状分析

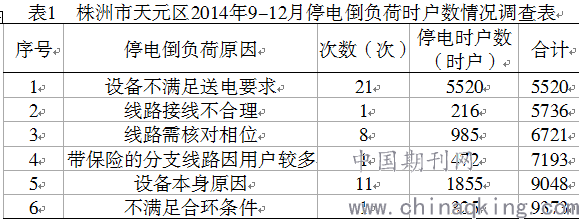

2016年9-12月株洲市天元区停电倒负荷情况统计结果如表1所示。
其中设备不满足送电要求的情况如：负荷开关、隔离开关不能送检修或事故后的设备，只能采用带断路器送电[2]，调电操作导致停电范围大；线路接线不合理，如部分架空线路仍存在线路负荷开关，其作用只相当于隔离开关；线路需核对相位时，如全电缆或部分电缆线路环网柜内不能核相或架空线路上没用明显断开点，核相需放在变电站，造成调电范围大；设备本身原因，如断路器拉不开、保险装不上等设备缺陷造成调电操作等。

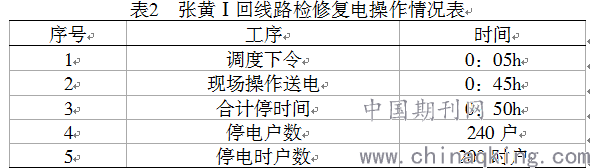

另通过对张黄Ⅰ回张306线路（配电自动化改造线路）检修工作竣工后复电操作过程跟踪记录，我们得到如表2所示数据：
从上表可以看出复电操作，调度下令仅5分钟，现场操作时间为45分钟，全部时间为50分钟，加上张黄Ⅰ回停电用户数是240户，停电调电时户数为200时户。
因此从以上分析可以得出：设备不满足送电要求、线路需核对相位、设备本身原因造成的停电倒负荷范围过大和现场操作时间过长是导致天元区停电倒负荷影响时户数过多的主要原因。
3.减少线路停电倒负荷影响时户数的措施
3.1 进行配电自动化线路改造，增加线路断路器数量
从2014年8月份开始，株洲正式启动配网自动化建设，截止目前天元区共有10kV配网线路共有111条，配网自动化线路36条，占天元区配网线路的32.4%。改造设备为环网柜91台，智能柱上开关2台，开闭所14座，三遥终端108套。按照设计标准，新建的环网柜由原来进出线为断路器，分支为负荷开关的模式改为进出线为负荷开关，分支为断路器，从而增加了线路断路器数量，可直接对检修或故障后的线路送电，不需要进行停电倒负荷操作，大大减少了停电用户。
3.2 开展环网柜二次核相技术研究
天元区配电线路多为电缆线路，各环网柜出现电缆T头封闭，核相点多选择在变电站的高压室，从而扩大了停电范围[3]。采用环网柜二次侧核相则可以克服一次核相的上述缺点。因为环网柜本体已带有高压带电显示器和二次核相孔，二次核相可在环网柜本体上进行。因缺乏先进设备及正确方法，往往对二次侧核相的正确性存在疑虑[3]。
对此配调人员多次到长沙配调参观学习，且与配电运维部门共同努力，通过理论与实际结合，多次试验后证明采用无线数字核相仪及合适的判断防误方法可实现环网柜二次核相。
3.3 创新调控设备缺陷管理
调控中心对设备的缺陷进行了全面清理，根据对电网造成不同程度的影响，将缺陷分为Ⅰ、Ⅱ、Ⅲ类，并制定了《调度设备缺陷管理规范（试行）》，规范了缺陷的处理流程。同时每月召开月度缺陷分析会，通报上月缺陷消缺情况，并按照“缺陷处理率”和“缺陷处理及时率”对相关责任人进行考核。通报本月新出现的缺陷，落实消缺方案、规定消缺时限，部门协同，共同致力于配电设备消缺。
特别是配电自动化设备运行情况，编制《配网自动化调度运行周报》，与配电自动化相关指标以及覆盖区内发生的故障和缺陷，督促运维单位及时消缺和分析问题。
通过规范调控设备缺陷管理，2017年1-6月消除缺陷百余条次，有效提升了电网设备健康运行水平。
3.4 改善配网运行结构，提高配电自动化线路实用化指标
全面对天元区配网线路运行方式进行梳理，对影响停电倒负荷操作的运行方式进行统计分析，及时与方式人员沟通，进一步改善配网运行结构，优化配网停电调电策略。如经配电自动化改造后的线路断点为断路器，则该断路器保持热备用状态，避免停电调电时需要现场操作为热备用状态，才能进行远方操作；断点为远方遥控合不上的开关，则更换为能遥控的开关作断点；联络线上有配电自动化开关和非配电自动化开关的时，断点一般取能遥控的开关等，从而减少停电调电时间[4]。
同时对配电自动化实用化指标进行管控，明确各个指标管控原则，最大程度的提高终端在线率、遥控使用率和遥控成功率[5]，尽可能的减少送电过程中的停电调电时间。
遥控使用率管控：
（1）按照能控即控原则，对具备遥控功能的开关进行常态化远方遥控操作。
（2）配调班运行日报中通报影响遥控使用率的操作，按具体情况考核班组成员
（3）因为图形、拓扑、故障等原因不能进行遥控操作的，必须先挂上调试牌，再进行就地操作。
遥控成功率的管控：
（1）遥控失败后，立即在CSGC3000系统中挂牌，避免对遥控缺陷的开关多次遥控，同时填报遥控失败缺陷。消缺后摘牌。
（2）进行计划性开关操作。结合计划检修，事故处理，运行方式变更等工作，确保具备三遥功能的开关能进行遥控操作。
4.评估与展望

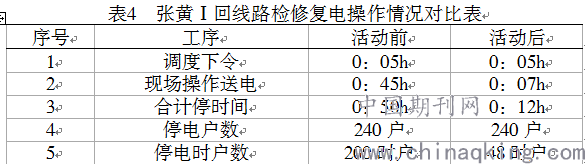

通过2017年上半年实施减少配网停电倒负荷影响时户数的对策以来，配调人员再次对张黄Ⅰ回张306线路检修工作后复电操作过程在活动前后进行对比，如表4所示：
从同一条线路停电倒负荷情况对比结果来看：由于停电操作时间大幅下降，停电时户数理所当然也有大幅下降，由200时户降到48时户，效果显著。同时对2017年1-4月天元区停电倒负荷导致的停电时户数进行统计，月停电调电时户数已降至1545时户，较之前减少了约50%，不但有效提高了对用户的优质服务水平，也进一步增加了企业效益，真正做到了提质增效。
随着配电自动化建设工作中株洲河东区域的继续铺开，减少10kV配网停电倒负荷影响时户数的措施可推广至株洲城区全部配网线路，并向规划部门建议对部分配网进行改造：如在架空线上根据用户变压器数合理分布真空断路器、架空线上的负荷开关全部改为真空断路器、超过2个及以上用户的分支线上应安装真空断路器、环网柜馈线间隔用真空断路器或带保险的负荷开关等。
参考文献：
[1]合环倒电技术在10kV配电网中的应用[J].《低碳世界》，2015（36）：66-67.
[2]湖南电力地区调度规程[R].2015.
[3]黄茜.论10kV环网柜的二次侧核相[J].科学之友，2010年02月（06）.
[4]2016年度株洲地区电网运行方式（强电部分）.
[5]电网调度自动化与配网自动化技术[M].北京：中国水利水电出版社，2003
论文作者:徐银凤1,周淼2,李轩1,赵威1,李勇1
论文发表刊物:《电力设备》2017年第17期
论文发表时间:2017/10/19
