试述电力自动化监测系统在地铁中的应用与维护论文_许方方1,刘昕凡2

摘要:地铁运行中切实把握好对于电力系统的有效管理必不可少,只有电力系统能够正常运行,进而才能够最终保障整个地铁的可靠高效运转,尤其是对于一些调度以及安防系统的运行,更是需要得到电力系统的稳定支持。基于此,加强地铁中电力自动化监测系统的有效布置极为关键,本文就重点围绕着电力自动化监测系统在地铁中的具体应用及其维护要点进行了简要分析论述,希望具备参考借鉴作用。

关键词:地铁;电力自动化监测系统;应用;维护

0 引言

随着当前各个城市的不断发展,地铁交通越来越常见,同样也确实在较大程度上解决了城市发展中存在的交通拥挤问题,切实保障地铁能够高效稳定运行较为关键。在地铁运行过程中,从电力系统入手进行调控是比较重要的一个方面,其需要切实围绕着相应电力系统的各个组成部分进行详细监测控制,了解其运行状态,如此也就能够针对异常问题进行及时反馈,采取较为合理的措施予以调整,将因为电力系统运行故障带来的威胁降到最低。

1 地铁电力自动化监测系统概述

地铁运行相对而言较为复杂,其涉及到了多个子系统,并且在当前还实现了较为理想的自动化发展,进而也就导致各个子系统虽然独立运行,但是相互之间却存在着密切的联系。电力系统作为维系整个地铁有序运行的重要部分,必然也需要加强关注力度,确保电力系统的运行可以较为稳定可靠,针对电力系统进行有效监测控制也就显得极为必要,当前电力自动化监测系统的应用成为比较核心的一个环节,也是重要的子系统。

地铁电力自动化监测系统在当前主要涉及到了计算机设备、测控单元以及通讯设备,这些基本工具的有效匹配应用就能够形成对于地铁电力系统的自动化监测控制,能够对于相关信息参数形成较为理想的实时采集效果。随着当前地铁中电力系统的复杂化发展,相应电力自动化监测系统的要求也越来越高,需要获取的数据信息越来越繁杂,需要从系统布置入手进行优化调整,促使其能够保障信息完整及时,并且能够结合自动化调控模块进行处理,避免因为电力系统带来的明显地铁运行障碍和故障问题。

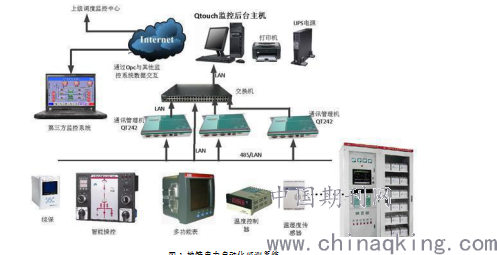

基于地铁电力自动化监测系统的运行,其主要监测目标有地铁运行中各个电力系统构成单元的电压、电流、功率以及开关状态等,将这些信息和标准数据相对比,进而也就能够发现地铁电力系统运行中可能存在的明显异常问题,有助于采取较为合理的策略进行调控。当然,为了较好保障地铁电力自动化监测系统可以发挥出较为理想的作用,往往还需要重点把握好对于后续维护工作的控制,保障其能够正常运行。下图1即为当前比较常见的地铁电力自动化监测系统布置模式。

图1 地铁电力自动化监测系统

2 地铁电力自动化监测系统应用

对于地铁中电力自动化监测系统的有效应用,其需要首先明确地铁运行中涉及到的各个变电所,针对这些变电所进行重点分析,将其作为一级站进行处理,然后明确各个一级站内不同电压的所有存在监控需求的设备,将其作为二级站,而同一电压下的监控设备又可以细分为三级站。如此也就能够形成较为清晰明确的地铁电力自动化监控系统布置结构体系,确保其能够针对电力系统形成较为全面有序的监控,避免出现较为明显的遗漏问题。

在具体的地铁电力自动化监测系统布置中,还需要关注于通信协议的有效应用,能够促使相应通信协议较好适应于地铁电力自动化监测系统的各个不同部位,尤其是在三级站中,更是需要设置较为适应的通信协议,保障信息传输的可靠性和高效性,尽量避免可能形成的明显信息传输故障问题。此外,还需要重点把握好对于智能监控装置的合理运用,这也是未来发展的重要趋势,借助于智能化监控设备可以实现各个监测目标的灵活处理,保障监测结果的分析判断也能够较为高效,最终有助于整个地铁电力自动化监测系统的运行。

对于地铁电力自动化监测系统的有效布置,还需要重点把握好硬接点通道的合理控制,这类不借助数字信号进行接入的信号在整个地铁电力自动化监测系统中同样也发挥着较强的作用,需要进行合理布置,促使其能够得到较好运用,比如对于遥信、遥控以及遥测信号,都需要予以恰当处理。该类硬接点通道的布置需要体现出较强的适应性效果,针对不同内容进行不同设置,比如对于交流盘PLC电源失电故障或者是主变压器油温异常等信号,就需要进行不同的布置,促使其能够有效接入综合自动化控制信号盘端子排,能够被控制中心获取,并且在后续分析判断中发挥出较强的作用。

3 地铁电力自动化监测系统维护要点

在地铁电力自动化监测系统的长期运行中,其确实能够发挥出较强的作用价值,但是因为该系统的复杂性同样较为突出,进而也就必然对于维护工作提出了较高的要求,为了较好促使相应维护工作得到较好落实,必然需要首先明确具体维护内容和目标,把握好较为常见的各个关键问题,基于这些故障进行分析,进而也就能够及时采取相应策略予以处理。

在硬接点通道的运行中,其出现故障比较常见,该类故障主要就是因为接触不良或者是接线错误导致的,进而也就需要围绕着硬接点通道进行详细排查,明确出现错误偏差的具体部位,进而参考设计方案进行修正,保障其能够正常运行。比如当前比较常见的有上网隔离开关远端电缆接线不当,进而影响其开关状态的有效控制,无法形成较为理想的遥控效果,需要针对接触点进行重点检查和处理。

对于交直流盘进行重点维护同样也是关键内容,其作为数字通道维护的重要组成部分,需要较为详细全面,能够保障两芯细电缆的布置和接入处理较为适宜,和端子排的连接较为稳定,避免出现该方面的断开故障。在交直流盘的实际运行中,相应数据库的配置也是比较关键的一点,同样也容易在后续长期运行中发生错误,需要结合标准配置参数进行检查,如果存在明显的偏差,则需要进行及时修改,保障数据的准确可靠传输。

对于当前地铁电力系统中比较常见的开关柜设备同样也需要进行重点监测控制,该方面同样也比较容易出现错误问题,现阶段地铁电力系统中比较常见的开关柜类型有33KV开关柜、400V开关柜以及1500V直流开关柜,这些不同类型的开关柜都需要得到较为理想的监测,及时了解其运行状态。但是在具体监测控制中,很容易出现数据反馈不及时的问题,这也就需要针对这些具体开关柜及其线路布置状况进行全面检查,确保监测线路较为完整。

在总控单元软件方面也容易形成一些明显的故障问题,尤其是程序无法启动现象,威胁更是较为明显,该类问题出现的原因比较多,比如网卡驱动丢失、网卡IP地址不当或者数据库参数不合适等,都需要有目的地进行修复。

4 结束语

综上所述,对于地铁中电力自动化监测系统的有效应用而言,其确实能够在整个地铁运行中表现出较强的作用价值,但是因为其自身复杂性较为突出,同样也容易在后续形成一些故障问题,进而也就不仅仅需要前期布置较为合理可靠,还需要加强维护控制。

参考文献

[1]吴锡金.电力自动化监测系统在地铁中的应用与维护[J].科技经济导刊,2016(22):42-43.

[2]王国洪.电力自动化远动通道监测系统的研究与实现[J].科技创业家,2013(20):140.

[3]谢辉.电力自动化监测系统在地铁中的应用与维护[J].信息通信,2013(04):67.

[4]赵利民.电力自动化监测系统[J].山西电子技术,2012(04):45-46+56.

[5]崔小玲,侯思祖,张璇,吴胜明.电力自动化远动通道监测系统研究与实现[J].电力系统通信,2011,32(12):55-58.

[6]刘赞.铁路电力自动化安全综合监测系统[J].科技创业月刊,2009,22(09):154-155.

论文作者:许方方1,刘昕凡2

论文发表刊物:《建筑实践》2019年38卷23期

论文发表时间:2020/4/3
