0引言
自2017年至今，新疆地区多次对750kV变电站高压电抗器高压套管进行套管取油样排查工作，发现电抗器套管内部等电位片接触不可靠、高压套管拉管、弹簧管、导流管之间没有采取绝缘措施、及安装工艺不良等原因，造成设备非计划停电及设备检修延期。高压套管是电力设备中运行条件最苛刻，受到电压、电流、拉力、震动、风力、大气污秽等多方面的综合影响，因此，是电力设备最为重要的组件之一。
1缺陷原因分析
1.1套管安装工艺不良
2017年3月，750千伏库阿一线库车变侧 B 相电抗器轻瓦斯告警，并发现高压套管油位降低，综合研判申请将库阿一线紧急停运。对B相高抗故障套管解体分析，经解体检查，意大利P&V公司生产的PNO.800.2550.1250型油纸电容穿杆式套管内部套管内导电杆定位套筒及抱箍未采取绝缘措施及电容屏安装工艺不良、长期运行存在安全隐患和进一步发展演变恶化的趋势，如图1、图2所示。
.png)

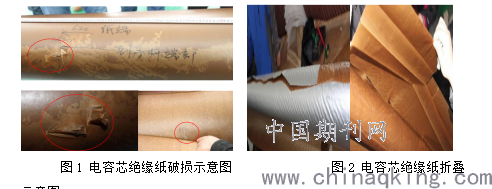

图1 电容芯绝缘纸破损示意图 图2 电容芯绝缘纸折叠示意图
1.2高压套管拉管、弹簧管、导流管之间没有采取绝缘措施
2017年11月，新疆公司根据检修计划开展750千伏哈密变电站 750 千伏哈吐二线停电检修，对750千伏套管取油样油色谱检测，发现哈吐二线高抗A相套管油色谱检测数据异常，主要是氢气、乙炔和总烃特征气体含量超过注意值，经解体检查，瑞典ABB公司生产号 GOE 2550-1675-2500-0.6-B油纸电容拉杆式高压套管内部拉管、弹簧管、导流管之间没有采取绝缘措施在电抗器运行振动中，拉管、弹簧管、导流管、电容芯子绕制管4者之间形成多点间歇性的非有效接触放电，如图3~5所示。

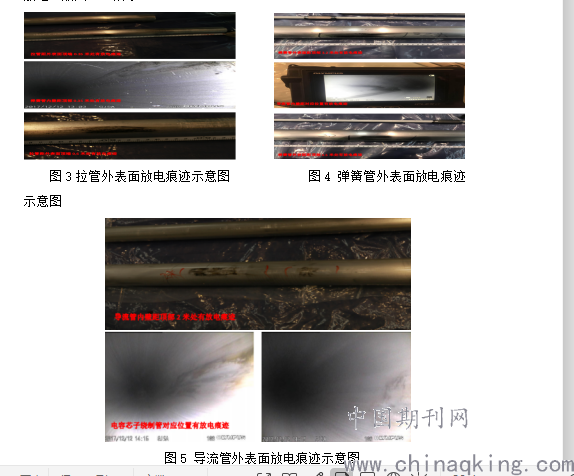

图3拉管外表面放电痕迹示意图 图4 弹簧管外表面放电痕迹示意图
.png)
图5 导流管外表面放电痕迹示意图
1.3 电抗器套管内部等电位片接触不可靠
2019年10月，新疆公司根据检修计划开展750千伏芨芨湖变电站 750 千伏芨塘一、二线依次停电检修，对750千伏套管取油样油色谱检测，相继发现芨塘一线高抗C相套管，芨塘二线高抗A、C相套管油色谱检测数据异常，主要是氢气、甲烷、乙炔和总烃特征气体含量超过注意值，经解体检查，西安西电高压套管有限公司生产BRDLW-800/2500-4高压套管内部等电位片接触不可靠，等电位片依靠弹性放置于导流管与芯子管之间，无螺丝紧固。在振动的作用下等电位片不可靠接触从而出现火花放电，如图6、图7所示。
.png)

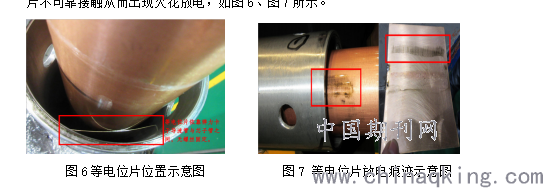

图6等电位片位置示意图 图7 等电位片放电痕迹示意图
2.处理方法及防范措施
2.1处理方法
现场停电处理，更换试验合格的高压套管，结合停电计划，开展套管油样油性能分析工作。针对套管油进行安全评估，做好设备状态记录和跟踪。根据套管异常及故障的发展特点，开展套管压力在线监测和套管油中单氢气在线监测这两种套管在线监测措施，实时进行数据跟踪，确保同类型缺陷及时发现。
2.2防范措施
2.2.1梳理不同套管厂家同型号同结构设备使用情况，安排专项带电检测。
2.2.2结合停电计划，更换隐患套管，保证设备良好运行，对其他高压套管做好定期带电检测和状态评估工作。
2.2.3针对新疆750千伏电网设计和供货过程中将高压电抗器套管进行规范化，提升一次设备互换性，保障设备突发故障抢修及时供给，缩短事故抢修时间，避免由于备品备件短缺导致设备长期停运，影响750千伏电网安全稳定运行。
参考文献
[1]750kV高压电抗器安装使用说明书
[2]电气装置安装工程质量检验及评定规程
（DL/T5161.1～5161.17-2002）
[3]国家电网公司施工工艺示范手册变电工程分册 电气部分
[4]《750千伏电力设备交接试验规程》（Q/GDW 1157-2013）
