浅谈汽车零部件包装规范论文_陈帅,李恒业,祝卫杰

奇瑞商用车(安徽)有限公司河南分公司 安徽 241000

摘要:通过规范零部件包装规范使零部件在供应商-PC库区-生产线边转运过程满足以下目的要求:1.品质不发生变化. 2.员工良好作业性能. 3.高的安全性能.4.低的包装运输成本. 5.满足国家环保要求等.

包装管理涉及到各种技术标准规范的制定与执行,它涉及到供应商、仓储、物流、生产线整个网络体系的管理。零部件包装合理与否直接关系到零部件在整个物流过程中的安全、质量、效率及成本。包装规范的有效执行,对成本降低,生产率的提高起到至关重要的作用。

包装规范原则:包装方案设定原则上各车型通用,比较特殊零部件需设计专用容器。1.包装设定需满足零件在正常的运输、装卸、仓储、供给等物流环节的品质不发生变化。2.零件生产线供给工时和零件取放作业工时达到最小化。3.零部件包装的规格符合人机工程学原理(,方便叉车及人工的堆垛托、装卸、搬运等作业。容器的承载量必须遵守各容器重量限制包装要达到一定的强度要求,避免在物流过程中发生容器倒塌、铁制容器的堆垛脚、叉车防撞梁等按规定进行设定,以确保堆垛、叉车作业时产品及人员的安全。4.包装内部的缓冲材料仅保留为了保证零件品质所必须设置部分即可,以最小限度为目标。包装设定优先选用通用折叠容器,确保达到最佳的填充率和车辆装载率,确保零件从供应商到工厂的运输成本达到最低化。

5.包装尽可能使用可循环使用的材料,降低一次性材料的使用。包装材料应符合国家 3C 等相关法规标准要求,本身应无毒,不释放有毒有害物质,并且可降解或再利用,不对环境、人员造成损害。容器规格种类:托盘标准规格:1100*1100*150(单位:mm)

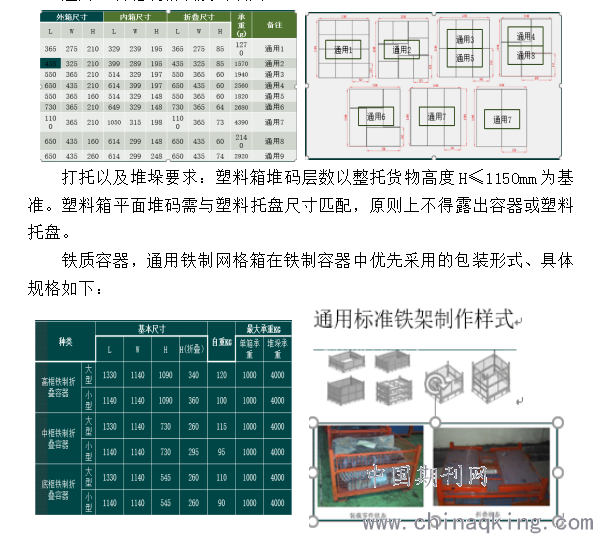

通用塑料箱规格以及码放图:

通用铁制容器优点:标准化程度高,价格低廉,运输、仓储、维修成本低。

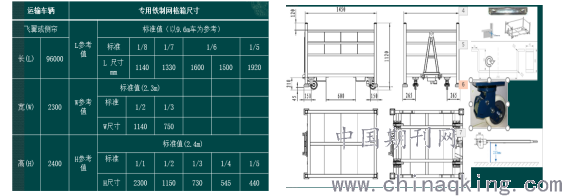

专用铁质器具规格,综合目前物流运输主流车辆为9.6M的侧帘或者飞翼,进行最大化装载率最优化配置表如下



图五

器具框架的技术标准

器具模块:主框架、前后牵引、动定脚轮、堆垛角、叉车孔、看板夹、目视标识、喷涂颜色。

尺寸框架要求,车体及底盘件器具在满足堆垛 4.5m 静态放置一个月底部不变形的前提下,器具主框架较重产品容器优先采用 50mm×50mm×3mm 和 50mm×50mm×4mm 的方形钢。

总装件重量在满足堆垛 4.5m 静态放置一个月底部不变形的前提下主框架可选用 50mm×50mm×2mm、40mm×40mm×2mm、30mm×30mm×2mm 的方形钢管。

焊接要求,一般采用连续贴角焊缝,方钢连接部位四面需全部满焊,焊缝与母材之间平滑过渡以减少应力集中,焊缝余高0-3mm。焊接接头的形式与尺寸按《气焊、手工电弧焊及气体保护焊缝坡口的基本形式和尺寸》(GB985-88)的要求选用,焊缝按三级质量等级控制。做好焊前清理工作,用喷砂或其它机械方法去除焊接表面铁锈、油污、液体、气割熔渣及毛刺等。所有焊接成品要平整、高度均匀,不得焊瘤、夹渣、咬边、气孔、裂缝、未焊透的缺陷。

喷涂要求,喷涂方式优先顺序:喷塑>烤漆>喷漆。

喷涂工艺流程为预处理(去毛刺焊渣、除锈、去油污等)→ 打磨/酸洗→防锈漆→面漆。所有金属器具表面需喷涂防锈底漆及面漆,喷涂涂层应均匀、牢固,无露青、流挂现象,喷涂所用油漆应充分考虑环保、安全要求。

堆垛脚,铁制容器堆跺脚式样:为提高稳定性,保证长途运输安全,方便库房内堆垛,采用嵌入式堆垛式样,取消图马蹄形堆垛脚,禁用蝴蝶笼堆垛式样;嵌入式堆垛脚结构参照。

脚轮以及牵引装置的要求如下:

所有脚轮均采用聚氨酯铁芯轮,聚氨酯厚度要求15mm以上,脚轮骨架要求双面焊接。容器+零部件总重≥ 150kg时,需采用聚氨酯铁芯弹簧减震脚轮。容器+零部件总重≥ 350kg时,需采用高弹环保韩式聚氨酯铁芯弹簧减震脚轮

随着汽车零件全球化采购以及全球供应链,汽车零部件包装将会是系统性的设计开发过程,汽车零部件包装的精益性将是每家汽车制造商追求的目标,所以汽车零部件包装规范的设定会在未来品质、安全、效率、成本等各个模块中发挥重要作用。在此感谢奇瑞物流包装等提供技术参数支持。

论文作者:陈帅,李恒业,祝卫杰

论文发表刊物:《防护工程》2019年18期

论文发表时间:2020/1/13
