关键词：BNR纸币循环找零模块； BU电机；电流
1 简介及功能描述
本文描述了自动售票机系统纸币模块中BU电机的测试方案，并追踪其测试过程，最后给出测试结论。BU电机主要功能是通过BU内部环状皮带，带动暂存股转动，实现BNR纸币模块中收钱、找钱、清钱、补钱功能。
2 电机测试准备及方法
2.1使用设备
可调输出电源、纸币测试模块。
2.2电机准备
国产化BU电机（新） 5个
原厂BU电机（新） 5个
2.3 BU电机空载电流值测试
BU电机测试时，调整测试电压8V，正反两向接通电机，测试其正反向电流值并记录最大值。通过拆除电机组件相啮合的齿轮在模块上直接测试。
3 数据追踪
1 BU电机空载电流值数据追踪

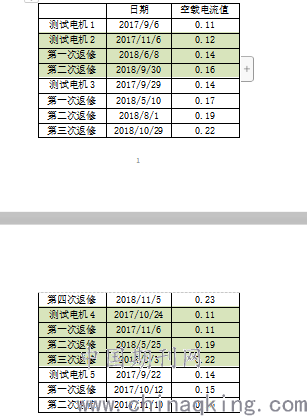

国产化BU电机空载电流值如下表1所示：
测试电机1在2017/9/6之后未出现返修；测试电机2在2017/11/6之后返修过三次，空载电流值如下表所示；以此类推。
.png)
.png)
2.测试电机与原厂电机首次测试（出厂测试）平均电流值均为0.124A。说明初始测试性能基本一致。
3.追踪测试电机与原厂电机电流值一年后，随时间增加（即使用次数增加），电机电流值均有升高趋势。说明电机使用1年后性能均已有衰减。
4.测试电机追踪最后一次测试平均电流值均为0.172A；原厂电机追踪最后一次测试平均电流值均为0.182A。通过上述数据分析得知，最后一次测试性能差距不大，测试电机可用于替代原厂电机。
4结论
通过对国产化和原厂电机进行测试，得出结论如下：
1.在测试过程中10个电机均未出现过更换现象，测试一年后性能均能正常使用，满足使用要求。
2.BU电机首次测试空载电流值：0.12±0.02A。测试BU电机与原厂BU电机首次测试平均电流值均为0.124A。说明初始测试性能一致。测试近一年后，电机性能虽然有衰减，但与原厂电机相比性能差距不大，测试电机可用于替代原厂电机。
参考文献
[1]郭锐. 具有循环找零功能的新型纸币接收模块的研究[D].苏州大学,2016.
[2]向滨,黄淑霞.BNR4-21S型号纸币循环找零模块在昆明地铁应用研究[J].电子测试,2016(10):110-111.
[3]巍.纸币循环找零技术在自动售检票系统中的应用[J].城市轨道交通研究,2015,18(02):119-122.
[4]蒲松涛. 金融自助服务设备国产化现状研究[N]. 中国信息化周报,2017-08-28(023).
[5]张小蒙,王益民.高校教学科研用仪器设备国产化研究[J].实验室研究与探索,2017,36(06):291-294.
