（山东电力建设第三工程有限公司 266100）
摘要：随着技术的进步，PCCP管在国内电力建设工程中使用广泛，PCCP管的安装方法值得探讨。本文对“内拉法”安装PCCP管件进行叙述。
关键字：PCCP管件、安装、内拉法；
1.内拉法与外拉法简介
预应力钢筒混凝土管( Prestressed Concrete Cylinder Pipe，简写PCCP)综合地发挥了钢材的抗拉、易密封和混凝土的抗压、耐腐蚀性能，具有高密封性、高强度和高抗渗的特性。PCCP管在国内工程安装中多次使用，安装方法分为内拉法及外拉法。PCCP管直径不大，可采用钢丝绳外捆绑在PCCP管外部，然后用手拉葫芦在外侧对PCCP管进行拖拽、安装，简称“外拉法”。但对于大管径的PCCP管外部捆绑不便，无法满足大直径PCCP管的安装。可采用一个自制扁担在已安装完毕的PCCP管内，另一个在需安装PCCP管外端，以自制扁担作为支撑，手拉葫芦及钢丝绳连接两个自制扁担，从而对PCCP管进行拖拽、安装的方法，此方法简称“内拉法”。
2.施工准备
本文以神华国华寿光电厂2×1000MW机组工程项目为例，对PCCP管的“内拉法”进行详细的阐述。
神华国华寿光项目1#机、2#机循环水管均采用预应力钢筒PCCP管，管件外径4.2m，内径3.6m，长5m，单件重47.5t。
主吊机具选择：
2.1吊装机械
日立KH700/150t履带吊。选择工况：主臂45m，工作半径9m，额定负荷为57t。加上吊索具，实际负荷48.5t，负荷率85.1%，符合吊装需求。
2.2工器具、材料准备
一对Φ39mm，6×37＋1麻芯，长18m的主吊钢丝绳；自制扁担一对；5t葫芦两个；一对Φ20mm，6×37＋1麻芯，长16m；一对Φ20mm，6×37＋1麻芯，长6m；管件密封胶圈若干；润滑油若干；
3.PCCP管的吊装
3.1现场施工条件
确定安装位置的坐标点并测量地面标高和中心线，并与土建进行管沟基础的交接。 吊车吊装场地平坦、坚实。
管沟基础的处理：为保证PCCP管在悬吊的状态下移动对接，对接的PCCP管下方的沙子要低5CM，以减少PCCP管对接时管底和沙子之间的摩擦力。
3.2橡胶密封圈安装及润滑油的涂刷
首先将两对接的承口和插口进行清理，如有飞边毛刺应进行处理，以防划损橡胶密封圈，同时清除管内杂物；检查管外防腐层是否有损坏，若发现破损，在检查报告单上做详细记录，然后根据实际情况按规定修补。安装密封橡胶圈时，一人站在PCCP管顶部，PCCP管两侧各站一人，站在PCCP管上部人员先将橡胶圈套入PCCP管上部，然后按好，两侧人员往下拉，随着胶圈的伸长直到下部胶圈入槽。然后使用一根圆钢插入橡胶圈，绕整个接头转一圈，将胶圈的粗细调匀，且无扭曲、翻转现象，从而保证安装管件的气密性。

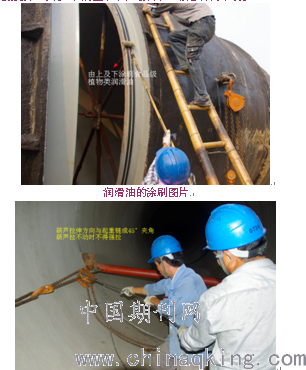

对承插口工作面涂刷食品级植物类润滑油，减少安装阻力，同时保护胶圈。
3.3 PCCP管直管段的吊装
起重人员指挥起重机械将安装管件与被安装管件对接，当两处管件距离较近，调整管件之间距离时，要在管件之间垫长木条。待插口端对准承口端时，采用扁担手拉葫芦内拉法牵引就位。两个扁担PCCP管内外各一套 (管件外侧的扁担与管件接触面要加橡胶垫进行成品保护) ，先将内部用的扁担插入前面安装完毕的接缝内部。在扁担两侧的吊耳上，一端吊耳直接连接Φ20mm，6×37＋1麻芯钢丝绳，另一端吊耳连接5t手拉葫芦。然后，在安装管件的一端放置另一扁担，在两侧分别连接Φ20mm，6×37＋1麻芯钢丝绳与5t手拉葫芦，使两个手拉葫芦交错分布在PCCP管两侧（为施工人员拉紧葫芦提供空间）。一切就绪后，两端人员一起拉葫芦，一人站在管件接头处，观察管件接头的缝隙大小进行指挥，使管件均匀就位（为方便就位可适当让起重机械点动），拉葫芦期间，用卷尺根据管子旁边的定位线进行定位，同时用手拉对管件的轴线进行调整。观察PCCP管上端间隙约为0.5CM，下端间隙约为4CM时，停止拉葫芦。施工人员将管子底部垫好沙，并用方木捣实。捣实后将吊钩松至不受力状态，然后用水准仪确认标高，让未安装端比安装端高出2CM即为正好。确认标高无误，将手拉葫芦松至不受力，进行水压试验。水压试验合格后，将主吊钢丝绳抽出，将葫芦和扁担取下，准备下一根管件的吊装。
.png)
内拉法安装图片
3.4 PCCP管弯头段的吊装
弯头安装与直管段安装过程大体相似，不同之处在于弯头段要在安装之前就要对管件进行找平。吊装使用一对Φ39mm，6×37＋1麻芯，长18m的钢丝绳，选择单股吊装方法进行起吊，使用17.5t卡环进行捆绑。
将管件放置在坚硬平整的地面上，两侧用以方木将管件垫起，用水平尺找出管件两端最低点，然后水准仪在最低点分别打出管件两端的标高，通过调整钢丝绳距管件两端的距离将管件找平。用线锤对管口朝向进行检查，通过沿管件轴线为轴旋转钢丝绳将管件朝向调整正确。
4 总结
采用扁担手拉葫芦内拉法相比钢丝绳外捆绑法，更加省时、省力。内拉法不用捆绑循环水管，避免了钢丝绳破坏外部保护层。相对于钢丝绳而言，自制扁担属于刚性连接，在受力时的变形小，使对接精度也更容易掌握。
.png)
弯管段找平图片
附件一：主吊钢丝绳受力校核
主吊钢丝绳选用一对Φ39mm，6×37＋1麻芯，长18m的钢丝绳。根据换算公式，6倍安全系数下，Φ39mm钢丝绳单头起重量为：12.675Ｔ，使用一对钢丝绳将管道兜吊捆绑方法，钢丝绳允许负荷为：12.675*4=Ｔ＞50.700Ｔ。主吊钢丝绳满足工作需要。
附件二：自制扁担的制作与校核
扁担是采用直径168mm的无缝钢管制作而成，扁担长度为3.6米，安装位置为距循环水管下沿1.2米处，钢管的材质为45#无缝钢管（如下图）。
.png)
自制扁担三维图
扁担钢管受力校核：
一节循环水管的质量为m= 47500kg 循环水管的重力为：
G_循环水管=mg=475000N
循环水管与地面的摩擦系数f= 0.45
循环水管与地面的摩擦力为：
F_摩=f×G_循环水管=213750N
45#无缝钢管承受的拉力
F=B×2×σ/(D×S）
壁厚: B=20mm
45#无缝钢管的抗拉强度： σ=590MPa
钢管外径： D=168mm
系数： S=6
F=234127N
由于: F>F_摩
所以45#无缝钢管可满足要求；
参考文献：
[1]预应力钢筒混凝土管（PCCP）的设计、生产、施工及数值分析 张社荣，张彩秀，顾岩 等 著
[2]浅谈PCCP管道安装方法 郑惠芬 著
[3]电力建设施工质量验收及评价规程 第1部分:土建工程
论文作者:张希强,于洪柱,李玉朋
论文发表刊物:《电力设备》2018年第21期
论文发表时间:2018/12/12
