摘要：闭冷水系统的功能是间接或直接地带走汽轮机、锅炉和发电机的辅助设备产生的热量，保证辅助设备电机、轴承、油等的正常温度和安全运行。本文将针对长兴发电有限公司#2机组在进行定期工作闭冷水泵切换后，闭冷水温度偏高的现象进行分析，从而找出相关设备运行的异常，保障机组的安全经济运行。
关键词：闭冷水系统；闭冷水温度；经济运行
一、引言
闭冷水系统是相对开冷水系统而言的，两个系统均是冷却水系统。闭冷水系统对水质要求很高，是采用化补水即除盐水作为补水水源的，可减少对设备的污染和腐蚀，使设备具有较高传热效率。
闭冷水系统的功能是间接或直接地带走汽轮机、锅炉和发电机的辅助设备产生的热量，保证辅助设备电机、轴承、油系统等的正常温度和安全运行。我厂闭冷水通过水-水交换器的开冷水冷却。而闭冷水冷却定冷水、辅机电机、轴承、油等设备。预警系统显示闭冷水温的实际值比预估值高4℃左右，如果水温测点真实有效，那么造成闭冷水温升高的原因应着重排查闭冷水的大用户。
二、现场情况简介

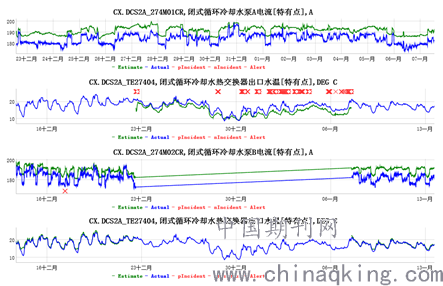

我厂#2机在执行定期工作闭冷水泵定期切换后(B→A)，出现#2机闭冷水温度运行值比历史值（#2B闭冷泵运行时闭冷水温度）高3℃左右,最高至5℃,而切换回B泵运行后，温度又恢复正常，与同等工况下历史值一致。当#2A闭冷泵运行，电流正常，就地无异音。巡检就地测温，闭冷水温度真实。说明确实存在闭冷泵切换至#2A运行后出现闭冷水温度较#2B泵运行时温度升高现象。趋势图如下：
.png)
三、原因分析
从以上的系统图上可以发现影响闭冷水温度主要有一些因素：1、闭冷水运行情况（闭冷泵电流、闭冷水流速）。2、闭冷水热交换器运行工况。3、闭冷水压力调节阀开度。4、发电机定冷水器运行工况。5、空压机冷却水运行方式。针对以上可能的影响因素，首先确认闭冷水运行情况，将闭冷泵电流和闭冷水温度的变化曲线进行比较（如下图），可以发现：A闭冷泵运行期间，闭冷水热交换器出口水温较历史值明显偏高，而B闭冷泵运行期间，闭冷水热交换器出口水温与历史值基本一致。
.png)
是什么原因导致了A闭冷泵运行期间，闭冷水热交换器出口水温较历史值明显偏高，而B闭冷泵运行期间，闭冷水热交换器出口水温与预估值基本一致这一现象？一种原因是在闭冷泵运行方式发生改变的同时，系统内相关设备也同时发生了变化，导致闭冷水温度出现变化。另一种原因是闭冷泵本身故障，导致闭冷水流速或者流量减小。同期开冷水侧因为是辅助开冷泵运行，并且闭冷水热交换器一直是A组热交换器运行。因此可以排除闭冷水热交换器的原因（开冷水侧温度、流量变化或者热交换器脏污）。查阅日志，空压机冷却水运行方式也没有发生改变，排除空压机冷却水运行方式改变导致闭冷水温度升高。查阅ERP定期工作发现在#2机闭冷水泵切换(B→A)的同时，#2机定冷水泵也进行了切换工作（A→B）。而定冷水器是闭冷水的最大用户。如果定子冷却水温度发生改变，将对闭冷水温度影响明显。查阅定冷水温度变化、定冷水泵电流曲线，可以发现B定冷水泵运行时的定冷水器出口温度明显比A定冷水泵运行时的定冷水器出口温度低。由于定子冷却水是由闭冷水冷却，意味着B定冷水泵运行时，闭冷水通过定冷水器吸收了更多的热量从而引起闭冷水温度升高。而两台定冷水泵电流一致，说明定冷水泵本身没有问题，而定冷水器同期运行状态、定冷水温度设定值也没有发生改变。因此只能闭冷水运行情况本身（闭冷水流量、流速改变）导致了定冷水温度变化[1]。
进一步查阅闭冷泵电流曲线，发现两者电流基本一值，说明两台闭冷泵出力一致，那么闭冷水的流量没有发生改变，最有可能是闭冷水的阻力减小导致闭冷水流速变快，从而使定冷水器换热变强，定冷水的热量传递给闭冷水更多，从而闭冷水温度偏高，定冷水温度偏低。从而导致闭冷水实际温度比历史值偏高。而B闭冷泵运行时，由于闭冷水流速相对慢，定冷水器换热差，定冷水温度也偏高。由于闭冷泵进口各设置了进口滤网，因此很有可能是A泵进口滤网损坏，导致闭冷水阻力小，流速相对较快。或者是B闭冷泵进口滤网脏堵，导致闭冷水阻力大，流速相对较慢。而A闭冷泵进口滤网进行过清洗，闭冷水阻力相对较小。
.png)
通过以上分析基本上可以得出以下结论：此次闭冷水温度异常现象可能是由于A泵进口滤网损坏，导致闭冷水阻力小，流速相对较快。从而使定冷水器换热效果好，定冷水的热量传递给闭冷水更多，从而闭冷水温度偏高，定冷水温度偏低。或者是B闭冷泵进口滤网脏堵，导致闭冷水阻力大，流速相对较慢，定冷水器换热差。而A闭冷泵进口滤网进行过清洗，闭冷水阻力相对较小[2]。在经过对B闭冷泵进口滤网清洗后，闭冷水温度异常现象消失。说明本次闭冷水温度异常由于B闭冷泵进口滤网脏堵，导致闭冷水阻力大，流速相对较慢，定冷水器换热差，闭冷水冷却能力不足导致。
四、总结
本文对某电厂在进行定期工作闭冷水泵切换后，闭冷水温度升高的现象进行分析，从而找出本次闭冷水温度异常由于B闭冷泵进口滤网脏堵，导致闭冷水阻力大，流速相对较慢，定冷水器换热差，闭冷水冷却能力不足导致。通过在经过对B闭冷泵进口滤网清洗后，闭冷水温度异常现象消失，从而提高了机组的经济性和安全性。
参考文献：
[1]电厂汽轮机原理与系统.中国电力出版社，1996.
[2]火电厂集控运行.中国电力出版社，1997.
论文作者:朱迪,范永泉
论文发表刊物:《电力设备》2019年第24期
论文发表时间:2020/5/6
