摘要：本文阐释分析了BIM正向设计的竞争力，在于实时的协同设计带来的高效的沟通，图模一致性保证设计的质量。模型数据的自如流转为建筑全生命期BIM应用做了良好的开端。伴随着二次开发软件、人工智能及大数据分析等前瞻性技术的应用，来逐步解决正向设计所面临的困难，推动BIM正向设计向纵深发展、设计持续优化，进而实现真正的协同设计落地应用。
关键词：BIM 正向设计 协同设计 信息管理系统 人工智能 电子出图系统
概述
2015年6月住建部《关于推进建筑信息模型应用的指导意见》指出：到2020年末，建筑行业甲级勘查、设计单位以及特级、一级房屋建筑工程施工企业应掌握并实现BIM与企业管理系统和其他信息技术的一体化集成应用。
2016年12月2日住房城乡建设部关于发布国家标准《建筑信息模型应用统一标准》的公告批准《建筑信息模型应用统一标准》为国家标准，编号为GB/T51212-2016，自2017年7月1日起实施。
2016年8月住建部发布《2016-2020年建筑业信息化发展纲要》的发展目标是：“十三五”时期，全面提高建筑业信息化水平，着力增强BIM、大数据、智能化、移动通讯、云计算、物联网等信息技术集成应用能力，建筑业数字化、网络化、智能化取得突破性进展，初步建成一体化行业监管和服务平台，数据资源利用水平和信息服务能力明显提升，形成一批具有较强信息技术创新能力和信息化应用达到国际先进水平的建筑企业及具有关键自主知识产权的建筑业信息技术企业。
2017年5月24日住建部印发《关于推进建筑信息模型应用的指导意见》，随后全国各大城市纷纷发布关于建筑信息模型BIM技术推广的政策，以推动BIM技术的发展。
随着国家的政策支持、国内建筑业信息化产业化的持续发展和BIM技术的日新月异，业主对BIM应用效果的认知程度逐步提高，越来越多的业主开始要求设计院进行正向的BIM设计，而不再仅仅满足于设计院提交的一个BIM验证模型。
目前，多数企业通过翻模来实现BIM应用，BIM正向设计的应用多处于试验摸索阶段。虽然一些行业者尝试将BIM正向设计用于真正的建筑设计过程，但限于BIM技术发展的现状，还很难做到真正意义上的BIM 正向设计。
1.BIM正向设计的竞争力体现
正向设计是BIM技术发展的必然趋势，无论从效率的提升还是设计质量的保证，BIM正向设计都是优于BIM验证设计的。只有采用BIM正向设计才能实现真正意义上的协同设计，专业间的协同或是专业内的协同。
正向设计提升设计质量，提高效率。项目交付时，模型验收时要保证图模一致性，这个验收工作的工作量非常大，基本上相当于重新创建一次模型的时间，采用BIM正向设计的项目，图纸由模型直接生成的，那么图纸和模型必然是一致的。所以BIM正向设计能够保证图模一致性，即能够保证设计的质量，又能极大的提高验收的效率。
BIM正向设计提高各参与方沟通的效率，实时的协同设计及时高效准确的反馈信息。通过三维模型可视化实现与甲方及施工单位的顺畅交流；管线综合：碰撞检查，实现多专业设计协同，减少设计错误，避免变更和返工。
BIM正向设计从方案到施工图审图合格整个过程都是同一个模型贯穿始终，根据规划及审图要求，不断完善深化，期间项目信息在不同软件之间自如传递，设计、模拟分析都是基于三维模型完成的，得出的分析数据更加切合实际数据。始终是以模型数据流转贯穿项目始终，为其后项目工程量计算、精装修对接、智能工地对接以及智慧园区管理奠定了基础，是实现BIM在整个建筑全生命周期中的应用的良好开端。
2.目前BIM正向设计的面临的困难
对于现阶段的正向设计，我们还面临着很多亟待解决的问题：项目设计周期紧张；BIM设计软件平台本地化程度低，不能完全满足设计人员的使用需求；非数字化的交付成果、自动出图效率低下等。
BIM正向设计流程与传统的二维设计流程不同，协同工作方式不同。

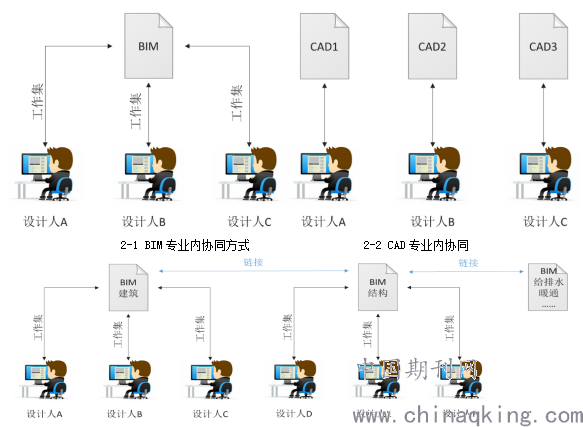

协同方式
.png)
2-3 BIM专业间协同
传统设计过程中的提资文件作为设计底图都是可修改的，根据需求删减处理底图，完成设计。而BIM设计过程中的提资文件是不能够修改的模型，设计人只能通过视图的设置来控制模型的显示来做底图，这样就要求提资人员要事先做视图图面处理，清理掉其他专业不需要的内容，提资人员的工作量大大增加。
提资料的方式也不同，校对审核也与原有二维设计不同，BIM设计的校审工作分为图纸校审和模型校审两部分工作。图纸校审同原有二维图纸校审差别不大，模型校审就是全新的工作了，需要重新探索研究校审方式方法，并且整合到BIM设计管理流程中，这也是需要重新探究的新内容。
BIM正向设计运营管理的模式与原有模式不同需调整企业管理信息系统。
2016-2020年建筑业信息化发展纲要中主要任务的第一项就是对于勘查设计类企业推进信息技术与企业管理深度融合。“进一步完善并集成企业运营管理信息系统、生产经营管理信息系统，实现企业管理信息系统的升级换代。深度融合BIM、大数据、智能化、移动通讯、云计算等信息技术，实现BIM与企业管理信息系统的一体化应用，促进企业设计水平和管理水平的提高。”
在正向设计的过程中要面临BIM应用的软件、方式、方法、流程的转变，这些转变都需要管理人员、设计人员思维上的转变来适用新的流程方式方法，这两者需要不断的探索，反复的验证修正的过程。
BIM正向设计深度与传统的二维设计不同会增加工作量
传统设计各阶段满足出图要求就可以，有些属性信息在设计总说明或者用文字统一叙述就能可以了，而BIM设计中构件的属性信息要在每一个构件中设置出来，模型才完整，才能生成完整的图纸信息。
传统设计中原本一些在深化设计阶段的工作，在BIM设计过程中提前了都由设计人员完成了。例如BIM设计中管综工作完成后，需要调整碰撞原本传统设计中小管径的支管就在深化阶段调整，而BIM设计过程中调整碰撞时就一起都调了。
BIM正向设计出图与电子出图系统融合需要重新调整
目前做正向BIM设计最终要生成图纸，而目电子签章的出图系统仅支持二维设计出图系统，BIM出图文件格式以及出图方式都与二维不同，想要融合到电子的出图系统中，需要重新订制开发才能完成。这又是需要增加成本及时间。
BIM正向设计的效率仍有待提升
由于BIM设计的流程的改变，设计深度的增加，一些后置工作的提前，目前设计软件的不足，造成目前BIM正向设计的效率低下。尽管现在市场上有很多本地化的软件公司在做二次开发工作，但是由于多方面的因素造成的BIM正向设计的效率仅仅能做到等同于二维设计效率。
3.BIM技术前瞻性技术
衍生式设计、智能式空间设计、沉浸式设计等前沿技术引入建筑领域。随着科技的不断的进步人工智能也已经进入到建筑领域。
衍生式设计将建筑师从完成绘图和计算指标的过程中解放出来，把精力放在建筑的经济效益、节能、使用舒适度。。。。。。充满人性关怀的思考上，生成众多的设计方案。衍生式设计的能够帮助用户探索更多的方案的可能性，让不可能的设计变为可能；计算机进行复杂的算法，得出更加优化的设计，人工不可能达到的；衍生式设计采用设计+3D打印，可以帮助设计人员优化材料，降低成本，采用先进的建造方法。
现在有一些科技公司将人工智能引入建筑领域，做智能建筑和建筑辅助审图系统优化建筑设计及高效率。智能建筑以建筑技术、计算机技术、通讯技术和控制技术为基础，根据用户需求将建筑物的结构、系统、服务和管理进行最优化组合，为用户提供舒适、高效、安全、绿色的生活环境；建筑辅助审图系统，机器将智能辅助审图，大大降低错误率，节省人力物力。建筑行业有大量的图纸需要审查，人工智能通过对各种规范性文件、各种图纸和案例等建筑行业知识的学习，替代需要人工反复核对的重复劳动，从而提高审图效率。
这些前瞻性的技术的产生对于从事BIM正向设计的人员来说真是如虎添翼，把计算的事情交给计算机，把设计还给设计师。各司其职，各尽其事。
4.本地化软件
工欲善其事，必先利其器。提高BIM正向设计效率的重要因素之一就是软件。目前主流的BIM平台软件都是国外开发的，出图习惯不符合国情，所以BIM设计人员就模型出图这一项需要大量的时间来作出图处理，而二次开发软件公司就根据国内的出图标准，国家相应规范开发软件功能，极大了减少了出图的工作量。
目前国内的二次开发软件公司，已经开发出了一键出图功能，这就大大提高了设计的效率。以鸿业BIMspcae2019软件为例来说，BIMspcae2019软件按照国家规范、设计经验及制图标准，将大量繁琐、重复的工作自动实现。如一键平面图、一键立面图、地库灯具、烟感点自动布置、户内照明自动布置及连接等，从而形成一系列智能化整体解决方案。
通过BIMspace全新界面与数据逻辑设计，将设计师思维贯穿于BIM设计全过程。从墙体绘制到门窗插入，从机电设置到绘制管道风管，均是从设计习惯出发。整合信息，集成设计，简化绘图于一体，全面降低设计人员学习使用门槛，化繁为简，提高效率。应客户需求将模型标准性、信息全面性与操作便捷性相结合。
.png)

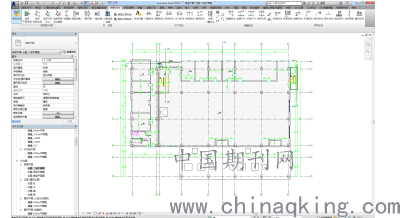

5-1鸿业BIMspace2019的一键出图功能
5.结语
以正确的方法方案进行高效的建筑设计，是加快行业纵深发展的有效基石。科技是第一生产力，深入到BIM正向设计的应用技术领域，是BIM技术发展的必然阶段。BIM正向设计过程将成为建筑设计领域的必经之路，是最行之有效的方法方案。为落实BIM正向设计的方法方案，仍需要行业内的耕耘者不断的探索研究，砥砺前行。
方兴未艾、任重道远。
参考文献
建设库——浅谈中国建筑业的发展趋势
论文作者:娄夕美
论文发表刊物:《建筑学研究前沿》2018年第35期
论文发表时间:2019/4/12
