江苏新经纬景观营造有限公司 江苏江阴 214400
摘 要：桥下空间是城市公共空间，目的是为广大民众服务，遵循以人为本的设计准则【1】，针对不同年龄段的喜好与需求，如老年人喜欢广场舞、太极、健身器械等，年轻人喜欢运动，儿童喜欢游戏设施等，因地制宜，对原有景观功能进行优化提升。桥下融入艺术元素，灰空间就 不再是冷空间，注入年轻的元素带来活力。从城市可持续发展角度来看，雨水利用是未来城市发展的重要课题【1】，打造江阴雨水花园样板示 范段，对海绵城市理念建设起到科普作用。
关键词： 运动；艺术；绿色；海绵
1研究背景与意义
经过城镇建设几十年的快速扩张，城镇建设用地慢慢趋于饱和， 交通基础设施必然成为重要部分，各种高架桥交织纵横在城市里解决了出行交通压力，同时也带来了桥下“灰空间”与城市空间如何融合 问题。 “城市高架的下半身暴露了城市的品位。”中国的高架下，需要的不仅仅是流浪汉的栖息地和停车空间。
2研究方法
2.1研究区域概况（江阴大桥为例）
江阴大桥公园位于长江大桥南侧高架路两侧，北自澄江中路，南至人民东路，南北总长 2750m，总面积为 70hm2。大桥公园建设工程自 2002 年 10 月建成，公园以植物造景为主，体现植物的多样性特征， 形成城市森林景观，并满足当时市民游憩、社交、休闲、健身等多种 需求 。
经过十几年时代变迁，周边小区日益增多，居民对周边配套设施的需求量较大，而大桥公园逐渐陈旧、人流渐少，2019 年初江阴绿道正式开放给大桥公园增加了一缕新活力，大部分人群的活动空间从地面转移到天桥绿道，尤其年轻人参于居多，迅速成为网红绿道。而绿 道桥上与高架桥下的景观反差随之加大，桥下空间的参与性大大降低。 对桥下空间妆容潦倒、气色阴郁、游客冷清现状的城市更新设计带来 了新挑战。
2.2调研方法
通过不同时间段对桥下空间勘察与调研，以了解基地现状和性质。

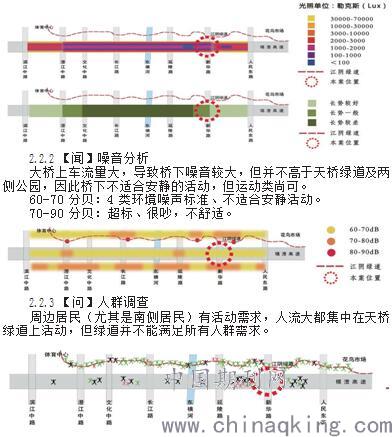

2.2.1【望】光照分析、植被长势分析（以晴天上午 10:00—11:00 为例）
高架桥下光线整体较昏暗，桥墩较低处光照较弱，植物生长不良， 桥墩较高处光照尚可，沿线桥下两侧光线稍好，植物生长良好。
.jpg)
2.2.4【切】功能分析
北部有完善的运动配套场所（江阴新体育中心），南部居民较集中， 缺少运动配套场所。
2.3数据的初步统计与结论
2.3.1场地旧：场地陈旧、设施老化、缺乏管理，满足不了多年龄 层的活动需求以及现代化的精神追求。有全天候优势，可作为绿道功 能补充。
2.3.2光线暗：桥下光线相对较弱，在许多人的潜意识里对幽暗空 间有一定的排斥，导致人们对桥下活动的主动参与性降低。
2.3.3绿化差：整体色调暗淡，绿化凋零，影响城市形象。
2.3.4停车难：原大桥公园规划停车场较少，桥下乱停车现象严重。
2.3.5绿道火：江阴绿道建成后，迅速成为网红。大部分人群的活 动空间从地面转移到天桥绿道，而绿道桥上与高架桥下的景观反差随 之加大，桥下空间的参与性大大降低。
3桥下空间更新途径
公共空间更新与社区配套营造，从量化发展步入品质化的提升， 以公众参与为基础，通过运动、艺术、绿色、空间的重构，激发城市活力、 提升建成城市公共空间品质的新方式。
3.1功能空间加减
现状桥下空间为通过性空间和部分停留空间，利用率较低，在不 改变原有格局的前提下，尽可能利用现有场地，增加新的景观功能。
3.2重要道口提升
各个道口是车行和人行进入的主要出入口，具有导向性，道口提 升有助于更好地引导人们进入并参与桥下空间。
3.3艺术元素植入
随着时代的发展，人们的审美和感知也在不断提升，艺术的融入 能为桥下带来生机。
3.4原有人文景致优化
大桥公园由多个法治主题公园串连起来，年久而旧，只需更新优化， 让普法内容深入人民心中，营造浓厚的法治宣传氛围，弘扬法治精神， 增强法治信仰，提升法治意识，培育法治文化。
3.5灰调空间彩色化
钢筋混凝土的桥墩使桥下空间黯淡，桥墩涂鸦、空间色彩亮化， 能吸引年轻人的眼光，为桥下空间注入年轻的活力。
3.6绿化配置科学化
桥下光线不足，原有绿化多处破败，需要补植极耐阴植物。局部 地区结合景观功能需求打造雨水花园示范区。
4具体设计
4.1运动场所：体育公园——为南面居民提供一个完善的配套运动 区，改造面积约 7100 平方米。
4.1.1基地概况：此段落桥墩较高，光线尚可，两侧紧临小区，周边 2.5 公里内无集中运动场所，通过长期问卷调查研究，周边居民对运动场所需求迫切。
4.1.2设计构思：
（1）将原桥下凋零的绿化空间设计成为多样休闲娱乐活动的运动 花园，创造一个新的公共活动空间。在整个场地上建立起一条特色轮 滑跑道串连各个功能区，把足球场，篮球场，羽毛球场，滑板台地， 乒乓球台，休闲绿岛等其他多样化的功能区彩色化、艺术化。整个场 地用色鲜艳活泼，充满活力和吸引力【2】。（2）桥墩彩色化处理， 创造涂鸦空间，让运动与艺术结合。（3）增加停车场补充服务于运动 公园和绿道人群。（4）下凹式蓄水绿地，结合景观栈道、休闲平台、 湿生植物等，打造一个可观赏可参与的小型雨水花园。
4.2艺术空间：艺术公园——打造青少年、儿童活力艺术区，改造 面积约 12400 平方米。
随着江阴经济的发展和人民生活水平及人口结构的不断更新提高， 人民在满足基本的体育休闲活动的基础上更加开始注重对个性化艺术的需求，此地块的打造作为艺术化的公共休闲、娱乐空间，既满足了人们对自然生态的渴求，又满足了人们对休闲娱乐的艺术追求【3】。
4.2.1基地概况：此地块桥墩较高，光线好，现有一块活动场地较 破落，但人气尚可，两端景观延伸空间大。
4.2.2设计构思：（1）艺术表达：本案强调青少年互动性、参与性的艺术景观。通过“勇者部落”“悦活青春”“戏水天地”“雨水花园”等个性化功能区域设计。充分发挥高架桥下忧势打造全天候多功能艺术活动场地。（2）桥墩彩色化处：通过对桥墩彩色化设计让桥下空间亮丽起来，同时利用桥墩构造结合“涂鸦墙”“极限运动”“攀岩墙”“构架秋千”“吊绳”等，为青少年打造一个时尚艺术空间。（3） 停车功能：增加停车场补充服务于艺术公园和绿道活动人群。（4）绿化配置科学化：打造江阴雨水花园样板示范段，对海绵城市理念建设起到科普作用。高架桥下绿化缺水，缺光，缺乏养护，设计利用 场地一侧原有水杉林开挖生态过滤池并景观化处理，通过收集桥面汇水，经过径流过滤等收集雨水，满足桥下绿化浇灌。
4.2.3高架桥桥面雨水收集相关参数：
西侧半幅桥面收水面积：2878 ㎡（16m*180m） 江阴年均降水量：1060.4mm=1060.4L/ ㎡
桥面收水总量：1060.4L/ ㎡ *2878 ㎡=3051831.2L=3052m3 安全分流井：-15%
弃流井：-15%
溢流、下渗、蒸发：-40%
收水总量：3052m3*30%=915.6m3
5 结论与讨论
在以前，一棵大树可以把所有的居民聚在一起，茶余饭后谈论家长里短【4】。现在我们通过设计把桥下零散的空间功能整合起来，创 造一个景观功能丰富的活动场所，为周边居民提供一个生态、艺术、 活力的活动空间。公共空间须方便维护管理，减少后期维护成本。桥 下空间的安全是首要的，避免桥下构筑物、设施等对桥梁主体造成安 全隐患。未来桥下空间将被更多更广泛地利用，成为城市空间的一个 重要节点。
参考文献
[1]张艺露 王淑芬 刘岚 . 北京市居住区旁高架桥桥下空间利用优化研究[C]. 贵阳，2015 中国城市规划年会,2015-09-19.
[2]王威. 滨州滨城区渤海九路、黄河十六路景观设计[J]. 城市建筑， 2014(36):26.
[3]刘双艳 .《滨水公园的艺术表达》[J]. 建筑工程技术与设计,2015(2):101.
[4]吴蓓蓓 . 桥下空间利用设计初探——以温州市域铁路 S1 线为例[J]. 中国房地产业,2018(36):28-30.
论文作者:尹锋, 庄美萍, 陈莉
论文发表刊物:《建设者》2019年21期
论文发表时间:2020/3/11
