DX600发射机功放单元电源保险故障分析及处理论文_刘学伟,程浩,黄晓鹏

摘要：本文介绍了DX600发射机缓冲模块上预驱动电源、右机柜驱动级电源和低压电源板保险熔断的故障分析、判断和处理方法。

关键词：检测电路；电源；保险熔断

1 引言

DX600中波发射机由三个PB200功放单元组成，每个单元共有239个射频功率放大模块，其中224个用于PB输出功率合成，15块用在前级驱动放大。每个PB200功放机柜都有相应的功放模块保险故障检测电路，当224个功放模块中任何一个或多个模块出现故障时，检测电路都有能及时进行检测并在LED板上进行故障显示，保险故障就可通过检测电路显示出来。

2 保险故障检测电路工作原理

每个PB单元有7块调制编码板，每个调制编码板上均有4个保险故障检测

电路，每个电路监视8个射频功放模块。由于所有检测电路都一样，在此就其中一个讨论。保险故障检测工作电路如1。

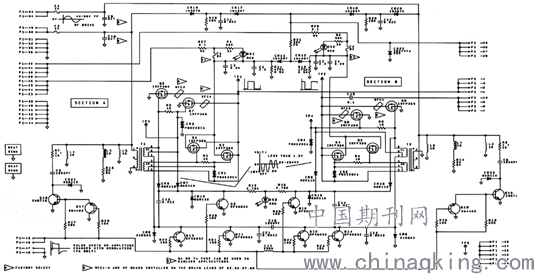

图1 保险故障检测工作电路

正常情况下，B点电压约为12V,U34-11(+)端电压约为10V,U34-10(-)端电压约为8V，正相端电压高于反相端电压，U34-13输出电压高电平。当射频驱动输入保险F3、F4开路或射频输入不正常、电源输入保险F1、F2开路或+250V电压缺失时，六点电压将通过二极管CR17、CR18; CR11、CR12:被大幅度拉低，并经内锁电缆送至检测电路，导致B点电压降低，使U34-11(+)端电压低于U34-10(-)端电压，U34-13输出电压低电平，调制编码板保险故障指示灯DS6亮红灯，同时该故障经发射机接口板、控制器板，最后到LED板进行显示。

3缓冲模块上预驱动电源保险熔断

3.1故障现象

开机后PB1自动关机，整流柜继电器有吸合声，PBLED显示预驱动、低驱、A/D转换错误故障。

3.2故障分析

预驱动模块的电源由驱动合成器母板J2提供，预驱动电源在到达J2之前，先经过缓冲模块上的保险F1、F2。F1、F2熔断导致预驱动无电源，故显示预驱动、低驱故障，且A/D转换板没有输入信号，故显示A/D转换错误故障。预驱

动电源如图2所示。

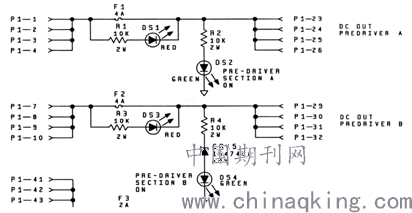

图2 缓冲模块上预驱动电源线路

3.3故障处理

根据故障现象初步判断出现低驱故障可能是射频和电源问题，先检查电源通路，由于整流柜无故障指示，可以初步判断为PB部分的预驱动电源故障，先检查预驱动电源。断开PB低压电源，检查发现缓冲模块的两路预驱动电源保险Fl、F2熔断，更换后恢复正常。

4右机柜驱动级电源保险F2熔晰

4.1故障现象

开机时PB1脱机，发射机自动倒两并机工作，PB1的LED显示板显示低驱故。

4.2故障分析

F2熔断，造成驱动级功率模块D1-D6无+125VDC电源而无法正常工作，使工作的模块数偏少，实际驱使动电平较低，产生低驱故障。驱动级供电电路如图3所示。

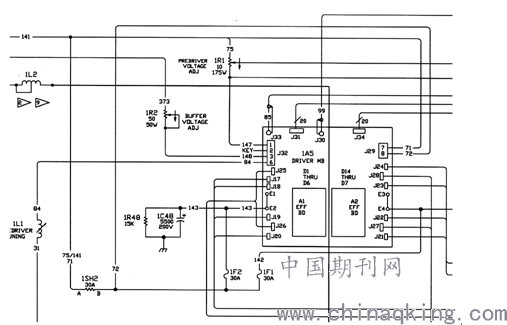

图3 驱动级供电电路

4.3故障处理

发射机只显示低驱故障，无A/D转换错误故障，说明故障是由驱动偏低引起的，应先检查PB机柜的两路驱动级电源通路是否正常，驱动模块能否正常工作。断发射机高低压电源，用万用表欧姆挡测量右机柜两路驱动电源保险，发现保险F1正常，F2熔断，更换后恢复正常。

5低压电源板保险F9熔断

5.1故障现象

PB1高功率开机后脱机，LED显示板指示灯不亮:低压电源板DS8红灯亮，DS17绿灯(18V电源指示灯)不亮。

5.2故障分析

低压电源板可产生35V、+18V、-18V和+8V电源，B+/B-电源模块可产生B+和B-电源，两者共同为PB各板提供所需的电源。其中低压电源板+18V电源给机柜大部分电路板提供电源，如果+18V 电源异常，会造成很多板无法工作，导致机器无法开机。如图所示为+18V电源通路:未稳压的+24V电源经过保险F5后由U1稳压输出+18V电源，该电源分成两路，一路经保险F9到本板J1-21，再送出给电源分配板进行分配，另一-路经过DS7(电源指示灯)后到电源检测器U11进行检测。+18V电源输出故障时，DS7电源指示灯不亮，同时电源检测器U1l1输出低电平故障信号，经U12反相后在U8-13端为高电平，U8-12 端保持高电平，所以U8-11输出低电平信号，经U12反相后输入到U8-5端为高电平信号，而U8-4端保持高电平，U8-6输出低电平故障信号，经两组反相器DS8低压电源故障指示亮，并从J2-3将故障信号送出。低压电源板电路如图4所示。

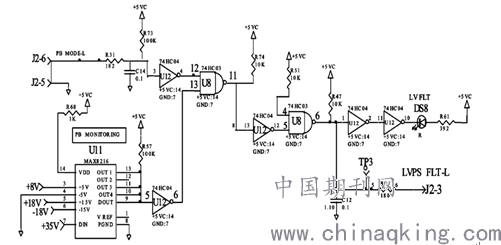

图4 低压电源电路

5.3故障处理

(1)由于LED显示板指示灯不亮，可直接判断低压电源故障，首先检查低压电源板。

(2)根据现象判断18V电源通路故障，测18V电源输入F5保险两端电压值正常，判断故障在后端。

(3)测18V稳压输出F9保险两端，输入正常输出为OV，判断F9熔断，更换后恢复正常。

6 结束语

DX600中波发射机功放单元保险故障的产生原因比较多，有的是电源保险开路引起的，有的是射频驱动不正常引起，有的是功放模块检测通路上本身的元器件出现问题产生的，等等。不管哪引起的。只要掌握正确的方法，认真分析归纳，就能很好地处理此类故障。

作者简介：刘学伟（1975-12），男，汉族，籍贯：福建尤溪，当前职称：高级工程师，学历：本科，研究方向：广播发射

论文作者:刘学伟,程浩,黄晓鹏

论文发表刊物:《电力设备》2018年第21期

论文发表时间:2018/12/12
