摘要 ：AUV作为新一代水下智能机器人，近几年发展迅速。在军事和经济方面，AUV都将发挥越来越重要的作用。粒子图像测速技术（PIV）适用于多个领域，可以提供同一瞬态下流场的信息及特征，便于研究者进一步分析实验数据。本次实验利用粒子图像测速技术（PIV）来研究AUV的入水方案，通过研究其不同高度、不同角度以及不同水流对于空投AUV的影响，和入水前后的速度变化，在数据记录和实验分析之后，最终得出最适方案——“偏转一定角度的低空投放AUV”。
关键字：AUV智能水下机器人；PIV粒子图像测速技术；海洋发展；海洋军事
1.引言
地球的地表面积约5亿1000万平方公里,占全球海洋面积的71%和全球陆地面积的29%。对于人类的消耗，陆地资源正面临着巨大的危机。相比于人类所栖息的陆地，海洋中的资源是无比丰厚的。于是人们着手开发海洋资源，各国纷纷投入大量的人力、物力和财力，研究各种海洋探测仪器和资源开发设备。AUV作为海洋探测的重要装备之一，近些年来正处在快速发展阶段。
AUV中文名：自主式水下潜器(Autonomous Underwater Vehicle)。自主式水下潜器是新一代水下机器人，具有活动范围大、机动性好、安全、智能化等优点，成为完成各种水下任务的重要工具。例如，在民用领域，可用于铺设管线、海底考察等；在军用领域可用于侦察、布雷、援潜等。由于无缆水下机器人具有活动范围不受电缆限制，隐蔽性好等优点，所以从60年代中期起，工业界和军方开始对无缆水下机器人发生兴趣【1】。特别是反潜作战，航空反潜飞机通过携带空投反潜AUV 对潜艇进行打击的方法已成为最有效的反潜手段之一。【2】目前AUV也逐渐向“小型化”、“混合式”、“群体化”、“远程化”和“智能化”等方向发展【3】。
无论AUV用于哪一领域，它都会有入水的环节。本次实验研究不同高度、不同角度以及不同水流对于空投AUV的不同影响，以及入水之前与入水之后的速度变化及其涡量变化，使得我们在实际情况中精准把握其运动情况，并作出准确有效的策略，使AUV更加准确地到达指定位置完成任务，实现最理想的效果。
2.实验技术及设备
2.1 PIV技术
PIV中文名为粒子图像测速技术。PIV作为一种创新科技，如今已在多个领域被合理的应用。它突破了以往单点以及接触式的局限，具有多点和无接触式的特点，还具有较高的测量精度。
本次实验以PIV技术为原理，通过CCD摄像机的高速拍摄、Micro-V e c软件和Tecplot360软件的记录和处理，我们可以得到相应的速度及涡量信息，再进一步对比分析从而得出结论。
2.2 实验设备
本次实验所用的仪器设备：脉冲激光器【4】，准直透镜、会聚透镜、柱透镜、水缸和失踪粒子（直径为5μm的空心玻璃小球）【5】，超声波振荡仪，CCD摄像仪，MicroVec3软件，Tecplot2010软件【6】和AUV模具。
3.实验结果
本次试验以粒子图像测速技术（PIV）为实验原理，利用Tecplot360软件对记录的图像进行分析。
AUV模拟实验共分为四个部分：
1、斜抛（倾斜角度在300—600之间，下降高度约为10cm，水流较为缓和）
2、竖直下落（下降高度约为10cm，水流较为缓和）
3、竖直下落（下降高度约为20cm，水流较为缓和）
4、激流下落（竖直下落，下降高度约为10cm，水流速度较大）
实验情景图
.png)
实验1.斜抛
.png)

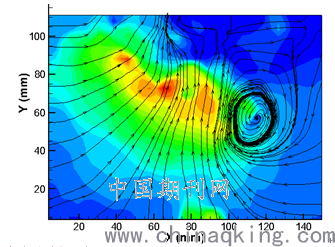

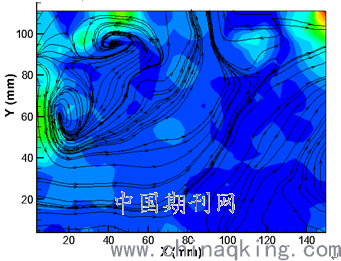

这是AUV在入水之后产生涡流的现象，这张图产生的旋涡较为明显。
实验2.竖直下落
.png)
实验3.竖直下落2
.png)

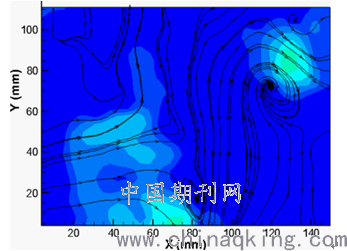

图中显示漩涡附近的水流速度较大。（红色区域速度最大）

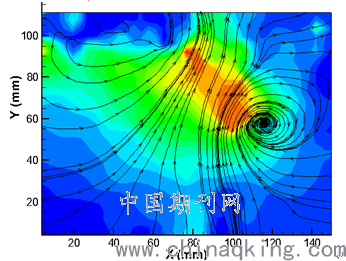

实验4.激流下落
.png)
各实验分析图如下：
实验1
.png)

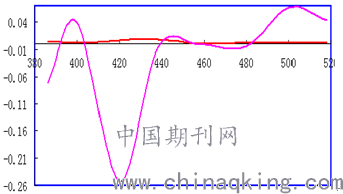

图中红线表示“速度”，紫线表示“涡量”。
我们可以从这两张图中很明显的看出速度与涡量总体有反比的趋势。
实验2
.png)

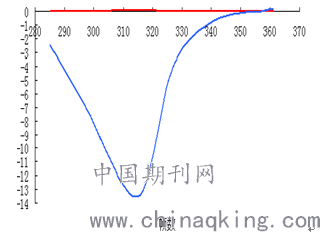

图中红线表示“速度”，蓝线表示“涡量”。
从这里我们可以看出涡量变化是大于速度变化的，涡量与速度仍有反比趋势。
实验3
.png)

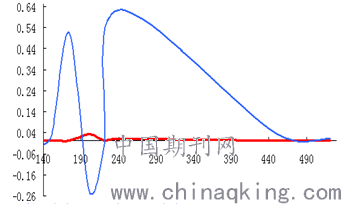

图中红线表示“速度”，蓝线表示“涡量”。
图显示速度变化相较于涡量变化是非常微弱的，但速度的确也在改变。在280-315帧时，速度与涡量反向增长，在315帧之后，二者又反向减小。
实验4
.png)

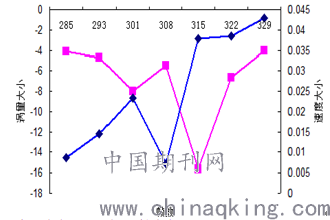

图中蓝线表示“速度”，粉线表示“涡量”。
图中表示在285-322帧之间，速度先增大，再减小，再增大；涡量是先减小，再增大，再减小。二者相反。

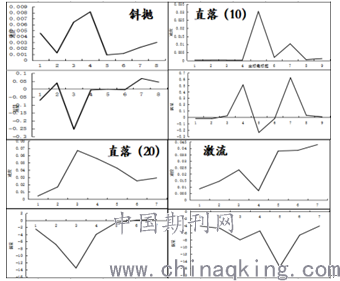

总分析图：
.png)
4.总结
（1）水流相同、角度相同时，高度越高，速度越大，产生的旋涡也越大。（2）角度相同、高度相同时，水流的速度越大，产生旋涡的速率越大，产生的旋涡也越大。（3）高度相同、水流相同时，有一定倾斜角的AUV产生旋涡的速率较大，但不易产生大漩涡。
在误差允许的范围内，斜抛（10cm）、竖直下落（10cm）、竖直下落（20cm）、激流下落（10cm）这四项实验中在产生较为明显旋涡的时间段中，总有一个速度和涡量同时最大且方向相反的点存在。
通过对以上所有信息的处理和分析，我得知：在涡流明显区，空间点的速度与涡量方向相反，有反比关系，而此时的涡量越大，旋涡越大，流场中速度较大区域均在漩涡外侧，漩涡中心处的速度非常小，这说明旋涡对于速度有一定的阻力作用。
综上，在实际运用中，我建议使用“偏转300 ~600角度的低空投放AUV”方案，因为这样会减少大涡流产生的几率，同时也会将旋涡的阻力作用降至最低，更有利于AUV入水之后的水下运行。
