浅谈各种保护电路对整流装置输出电压的影响论文_, 张永奎1,,常军2,,郭丽君1,

【摘 要】 有阻容保护的整流管组成的三相全波整流电路,输出电压/输入电压的数值是一个根据负载大小而变化的数值。

【关键词】 阻容保护 整流装置 输入电压 输出电压

0.前言

在整流器试验中,经常出现整流装置输出电压的测试值与设计的输出电压值不符现象,并且误差较大,经过试验和资料查找,进行原因分析。

1.现状回顾

某重型轨道车整流装置按照客户给定的参数,对整流装置进行设计,例行试验完成交付后,在整流装置与电机一起进行联调试验的过程中,发现整流装置输出电压测试值大于设计值,即输出电压/输入电压(以下将该比值定义为k)的范围在1.5-1.6之间。

2.同类问题现状

重新核定设计参数,发现没有问题。而且k额定=2600V/2100V≈1.24,k最大=3200V/2585V≈1.24,设计的k值约为1.24,实际试验时k值1.5-1.6。

查找类似产品的试验情况,某地铁整流装置的输入输出电压情况,设计值k=1650/1180=1.40,而实际输出电压超过了1800V(超出1900V跳闸保护),k超出了设计值,约为1.5-1.55,后来通过加装压舱电阻的方式来降低k值。

随后对电机和整流装置进行联调试验,先进行空载试验,以及将负载(8K欧,1K欧,100欧的电阻)接入后,进行试验,发现k的数值从1.7左右逐渐减小至1.5左右,是一个变化的数值。

在随后设计的加纳车整流装置进行联调试验时,同样出现了k值超出设计值的问题(设计k=750V/650V≈1.15),实际试验时k值(1.62-1.67)也超出了设计值。

以上三种整流装置有一个共同点,都有过电压保护电路。

某重型轨道车整流装置和加纳车整流装置的每个二极管(整流管)有一个阻容保护电路对二极管进行保护,地铁整流装置在输出端有一个阻容保护电路和压敏电阻保护装置。

3不同保护对输出电压的影响

3.1普通的三相不可控(二极管)整流电路(不含任何保护电路)

理想状况下,普通的三相不可控整流电路的输出电压平均值与输入电压关系

Ufz=2.34U2 其中,Ufz为输出电压,U2为三相输入相电压。

通常整流装置的输入电压是线电压,即

所以k= Ufz/=1.35

实际上,由于二极管门槛电压的存在,二极管不会在过零点开通,而是会延后开通,相当于有一个导通角α,根据二极管的不同,导通角有所变化,根据

Ufz=2.34U2*(1+cosα)/2

输出电压会有一定的降低,k值要比理论值降低一些,同时由于没有保护电路,输出电压严重依赖输入电压的变化而进行变化,所以很少采用该种电路进行整流。

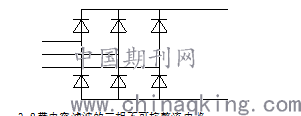

3.2带电容滤波的三相不可控整流电路

增加电容滤波时,根据选取的电容值和负载大小关系,即根据ωRC与的关系分两种情况,

① ωRC<,即负载与滤波电容乘积比较小:

理想状况下,空载时输出电压平均值最大,为2.45U2。

k=2.45U2/(U2)=1.41

随着ωRC的增加,输出电压平均值逐渐减小。

第二种情况:ωRC≥,即负载与滤波电容乘积较大:

随着ωRC的增加,输出电压平均值增大,增大到一定程度后,输出电压平均值就稳定在3.34U2不变,则k=3.34U2/(U2)=1.93

对于一个固定的装置,通常C是一个常数,会随着负载的变化,出现以上两种情况。

所以在加电容滤波的三相不可控整流电路中k值的范围是理论上可以达到1.93。即有电容滤波的整流装置,输出电压会超出设计值。

3.3带阻容保护的三相不可控整流电路

由于电容器两端的电压不能突变, 变压器漏感或线路电感励磁系统换相过程中电流容易突变, 产生过电压, 采用阻容保护能在电容器中以电场能的形式将过电压能力吸收, 以抑制换相过电压由于电阻器耗能大, 能有效控制可控硅导通时过电流的上升, 所以在整流回路中多采用阻容保护。

在三相不可控整流电路中,阻容保护电路有两种方式,①并联安装在每一个二极管上,有几个二极管就有几个阻容保护电路;②并联安装在一个整流臂,即一个三相整流电路中只有六个阻容保护。

这些阻容保护统称为换相过电压抑制电路,简称过电压保护;其作用就是吸收换相过电压能量,电容值与可控硅元件通过的电流有关。

二极管在换相的瞬间,反向电流被迅速切断时,在变压器漏抗上产生的过电压将作用在关断的二极管上,过电压的数值可达正常峰值电压的5 倍。在二极管的两端并联阻容保护,二极管内部尚存的载流子将在反向电压作用下产生反向恢复电流,则可使通过RC 支路续流,从而抑制其过电压。虽然对过电压进行了抑制,但是仍然会产生一个较大的电压加在母排上,相当于输出电压增加。

某重型轨道车整流装置上就是在二极管上安装了阻容保护,所以在与电机进行联调试验时出现了该种问题。先进行空载试验时,k约为1.70,将不同负载接入后进行试验,(负载选用8K欧,1K欧,100欧的电阻),k值从1.67左右逐渐减小1.5左右,是一个变化的数值,但是均超出设计值。故而认为在整流装置中使用阻容保护过电压保护电路,会增加输出电压,即实际输出电压超出设计值。

3.4压敏电阻保护电路的三相不可控整流电路。

压敏电阻,英文简称VDR,是一种以氧化锌为主要成份的金属氧化物半导体非线性电阻元件,是限压型浪涌保护器中的基本元器件。电阻对电压较敏感,当没有瞬时过电压时为高阻扰,当电压达到一定数值时,电阻迅速导通,实现对元器件的保护。通常压敏电阻会安装在三相整流装置的三相输入的相与相之间,以星型或三角形方式接入,或者在输出端并联在负载上。可以对负载进行过电压保护。

3.5混合保护电路

实际应用中,可能是几种保护电路同时使用。

地铁整流装置就采用了输入端压敏电阻保护(压敏电阻与熔断器串联,防止相与相之间短路),输出端阻容保护,压舱电阻保护,压敏电阻与熔断器串联等多种方式,来保证输出电压符合设计要求。

在地铁整流装置设计时,曾经将压舱电阻去除来观察输出电压的变化,结果发现,实际输出电压超过了设计值,(设计值1650V,实测值超过1800V),最后重新加上压舱电阻,使得输出电压降低,k值由1.6降低至设计值1.40。

4.结束语

为了得到理想的整流效果,会根据使用的负载不同,和输入电压的不同,会选择不同保护电路。
