摘要：随着国内城市化进程和城市战略的不断加快，城乡用电负荷不断创下历史新高。与日俱增的用电需求对电力安全可靠供应提出了越来越高的要求。由于电网发展路线走的是，先主网后配网、先发达城市后中小城市、先城镇后农村的由上到下逐级过渡模式，国内电网主干网架经过近30年的大规模投资建设，目前已经初步具备国外先进坚强电网雏形，甚至在特高压直流、交流输电方面，国内两家电网公司走在了世界前列。与主干网架相比，中低压配电网则相形见绌。
关键词：配网；规划；用电需求；供电能力
一、A县配网的现状分析
1.A县的具体情况
A县地处湖北省境内，属丘陵地带。依山靠海，水资源较为丰富，被省内的民众称之为百湖之县，A县的占地面积近三千平方公里，现辖16个镇及率州、综合、荆头山、半壁山四个管理区、金海煤炭开发区和城北工业园区等二十二个镇（区）。
A县境内群山起伏，湖泊众多，气候适宜于粮、林、特、牧、药综合发展。矿产资源丰富，境内煤、铜、铁、锰、钼的储量较大。目前已基本形成以建材、冶金、轻工制造、麻纺、煤炭等为主的基础工业体系。A县位于湖北省东南部，长江中游南岸，隶属黄石县，境内土地面积2780平方公里。A县具有自己的特色，农副业发达，是名副其实的鱼米之乡，在自然环境方面也极具绿色环保特色。而且A县的矿类资源也很丰富，品种广，已经知晓的就多达40余种，A县产的铜矿是国家的一处重点产铜基地，其煤资源也在国内位列前百名。
二、配网存在的问题
在现阶段，人们的生活水平越来越高，A县的经济发展势头也越来越好，以致于A县在用电方面的需求也与日俱增。通过对A县中低压电网原始资料进行分析，现通过供电能力、网络结构、供电设备三方面分别对中压配网和低压配网进行问题分析。
（一）供电能力
A县所辖区域大，全县运行112条公用中压线路，51条专用线路，本次工作对112条公用线路进行了分析。2014年夏季负荷高峰时，A县10kV公用线路负载率在超过80%线路共有25条，占线路总条数的19.53%，中压配网供电能力不足，部分线路过负荷。同时，城区电源点单一，城区主要电源点是110kV阳新变，容量为50+31.5MVA，城区中压线路总共16条中压线路数量较少，随着A县委、县政府大力招商引资，大量引进项目落户A县，城北工业园、临港物流工业园、富池滨江工业园等地区的供电能力不足的问题将日益突出。
（二）网络结构
A县中压线路网络结构整体薄弱，部分线路供电半径较大、线损较高。农网地区由于负荷分布较为分散和变电站布点较少，供电半径过长电压损耗大影响供电质量，并且全县主干线分段数为1.79，线路分段数较低。在主干线供电半径过长，分段数较低条件下发生线路故障时，不能进行负荷切割，不能有效控制失电面积。27条线路存在混接现象所占比例24.22%，25条混接类型合理，韦沙线、新建线存在混接导线线径沿起始端到末端递增这类不合理现象，限制了功率输送。全县环网化率整体偏低，城区16条线路有4条形成联络关系，农村地区5条线路形成联络关系，城区环网化率达到25%，没有满足N-1校验的线路，农村地区也没有满足N-1校验线路，全县网络结构薄弱，运行灵活性、可靠性偏低。
三、配网规划方案
A县目前的发展情况入手，按照电网的稳定安全方针，分析在A县当下遇到的配电网规划、供电能力等方面的问题，结合理论规划出符合A县10kv及以下的电网系统。
1.配网潮流计算
在设计配电网时，有个关键性问题，即配电网的潮流计算。在规划配电网时，我们需要考虑在布线过程中所遇到的阻力、损失等实际情况，对这些情况进行研究计算，得出实施方案的潮流值。最终的潮流值按初期估算的数值进行对比，针对最大、最小负荷，来计算出真实的潮流值，以此可以绘制成图，可以供设计时分析主变及其他环节的平均电压值。
潮流计算原则：
（1）计算模型采用针对最大、枯大来各自计算。
（2）（一般情况下都是采用分布式供电工作。出现问题，可考虑回路问题和变压器故障。
（3）电源输出一般采用平均值法，由于各自区域的承载情况不同以及变电站的容量规模不同，可选择性的接入对应的变压器母线一端。
（4）开环式网一般使用前推回代法，闭环式网则选择国外的牛顿—拉夫逊法。
我们在设计配电网方案时，不单考虑其经济效益，也要根据区域性的原则，考虑供电规模，既不浪费资源也不浪费投资。一般选择年费用法来衡量配电网的设计合理性。
2.网络建设规划
A县新建50kV线路总长度为694.15千米，而架空线路的长度为581.24千米，电缆线路的长度为95.54千米；项目施工的线路总长度近1000千米。

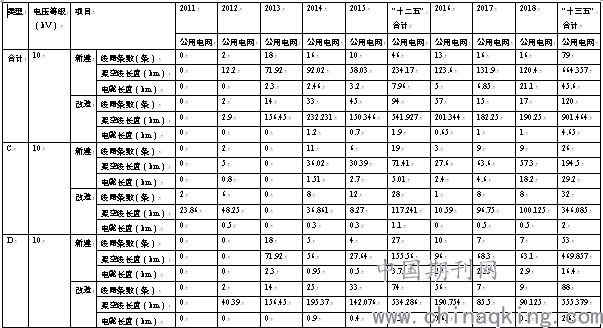

表3.1A县10kV电网新建及改造线路规模
.png)
“十二五”期间，A县10kV电网新建柱上开关50台；改造柱上开关60台；新建环网柜5座；改造环网柜5座；无新建电缆分支箱；改造电缆分支箱15台。
“十三五”期间，A县10kV电网共新建柱上开关136台；改造柱上开关61台；新建环网柜5座；无改造环网柜；无新建电缆分支箱；改造电缆分支箱45台。
“十二五”期间，A县10kV架空网项目中分段开关30台，联络开关7台；10kV电网电缆网项目中分段环网柜12座，联络环网柜1座。
“十三五”期间，A县10kV电网架空网项目中分段开关98台，联络开关38台；10kV电网电缆网项目中分段环网柜5座，无联络环网柜。具体数据见下表5.6。

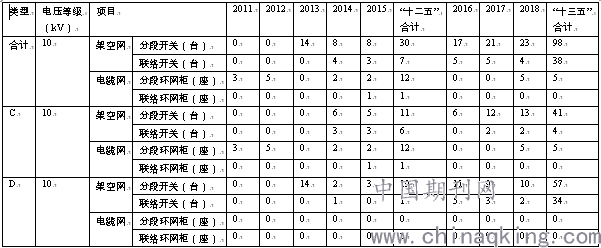

表3.3A县10kV电网开关功能规模情况
.png)
中低压部分的配电网是电网设计中的重要环节，关联着上下环节，不仅能提高供电质量还能加强供电的能力。以A县配电网设计规划的中低压部分考虑的因素，极大的带动了A县的社会经济效益和居民对用电的舒服指数。因此规划好中低压配电网有着重要的意义。
