摘要：在新老城区电力设施新建和升级改造项目中，一种景观式地埋箱变产品以渐渐进入供配电领域。以其供电运行安全可靠、占地面积小、景观化可定制外观设计等突出特点受到越来越多的市场青睐。
关键词：景观式；地埋式变压器；箱变
0 引言
近年来，随着城区居民用电量需求持续快速增长，居民对供电可靠性期望提高，城区特别是一些老城区电力配电设施升级优化的需求日渐加大；另外随着社会日渐关注城市建设美观和安全性，城市规划与建设提出新的要求；诸如故障多发的架空线路、紧靠路边的杆上变压器配电系统已渐渐不能满足城市发展的需要[1]。在新老城区电力设施建设及改造项目中，一种景观式地埋箱变产品渐渐收到地区配电部门的青睐，慢慢出现在一些新电力设施建设及老城区改造的工程项目中。
江苏齐正电力技术有限公司是一家专业致力于研发、制造户外高防护等级地下变、隧道变、管廊变和景观式地埋箱变产品的国家高新技术企业和双软企业。公司以“专注•创新•智造”为宗旨，组建了占比很高的专业技术人才团队。做为国内最专注和最专业的高防护等级变压器和景观式地埋箱变制造商，公司积极参与新版《地下式变压器》国标和相关国家/行业标准的制定工作。近年来，该公司生产的高防护等级景观式地埋箱变产品目前已有数百台产品在北京市、江苏省、河南省、江西省、辽宁省、安徽省、福建省等地安全平稳的运行；在市政及公变供配电领域崭露头角，竖立起一道与传统配电产品不同的、独具新时代气息的亮丽的风景线[2]。
1 技术方案
预装式地下变压器箱式变电站的地下部分主体为地下式变压器，地下式变压器安装在预制式埋地式变压器室内组合成为地下部分；地上部分的主体为户外低压柜，户外低压柜隐藏装配在装饰保护的景观式外壳内组成地上部分；通过预制式埋地式变压器室上盖的法兰面与户外低压柜底部的连接使产品形成一体。
1.1 电气方案
景观式地埋箱变产品电气系统图如图1所示。
1.2 电气方案说明
1) 高压配电装置应选用10kV SF6充气式绝缘开关柜；
2) 变压器容量范围为30kVA~1250kVA，选用S11系列或更低损耗系列的变压器，地下式变压器可浸水运行，防护等级达到IP68（案例：2016年江苏齐正电力技术有限公司在福建省一台景观式箱变产品因台风暴雨原因导致变压器浸水运行时间长达2月余至雨季后巡检发现，仍在安全可靠供电运行）；
3) 低压配电装置所选用抽屉式框架或塑壳开关，选用合资品牌或国内一线品牌产品，单灯箱方案馈线可多达12回路；
4) 低压配电装置装设智能型无功补偿装置，补偿容量一般为变压器容量30％；
5) 低压柜需配置自然通风和强迫风冷系统，强迫风冷系统通过温度控制自动启停。
6） 箱变配置自动排水系统，当预制式埋地式变压器室意外进水时可实现自动排水。
1.3 结构方案

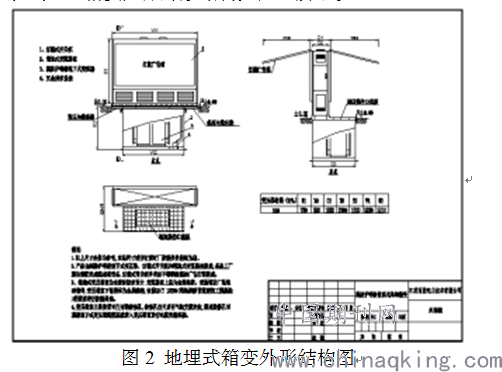

景观式地埋箱变产品外形结构如图2所示。
1.3 结构方案说明
1) 产品由高防护等级地下式变压器、灯箱式开关柜和埋地式变压器室组成,是在工厂预先装配完成的成套设备.灯箱式开关柜外壳由不锈钢的媒体广告灯箱组成。
2）埋地式变压器室为全密封防水设计.变压器室上盖为金属结构，表面铺贴广场地砖装饰;变压器室下部箱体为金属结构。
3）变压器室上盖设置可打开的检修孔,检修孔打开后有气缸支撑定位,通过检修孔可观察地下式变压器的状况或进入变压器室进行电缆安装连接。
4）预制式埋地式变压器室密封良好，安装于地表以下达到防渗漏要求。
4 结束语
综上，随着各地区线缆入地要求的提出和城市规划与建设对新老城区供配电新要求的提出，各地区新老城区电力设施建设及改造工程需求会进一步加大。相较于传统配电设施（柱上变，传统欧变、美变，配电房等），景观式地埋箱变产品以其供电运行安全可靠、占地面积小、景观式可定制外观设计等突出特点必将收到越来越多的市场应用。
参考文献：
[1]雷明海. 浅谈地埋式变电站的应用[J]. 第十届全国智能建筑技术交流会论文，2012:34~36
[2]梁哲敏 陈莎 何悦. 新型节能型地埋式箱变改造[J]. 机械与电子，2010,7(1):329~331
论文作者:胡绍朋
论文发表刊物:《电力设备》2017年第18期
论文发表时间:2017/10/30
