摘要：在核电站当中，环行起重机是重要的起重设备类型，主要安装在反应堆厂房当中。在本文中，将就核电站环行起重机安全保护功能进行一定的研究。
关键词：核电站；环行起重机；安全保护
1 引言

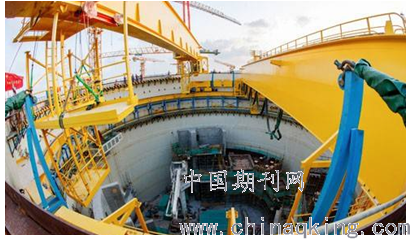

在核电站运行中，主要在反应堆环形厂房内部安装环形起重机，主要应用于蒸汽发生器以及反应堆压力容器的吊装。同时，考虑到其运行环境特殊性的存在，对于吊装安全也具有较高的要求。在该种情况下，即需要能够做好安全保护措施的应用，以此实现其运行水平的提升。
.png)
2 环行起重机概述
同直线运行起重机不同，环行起重机具有较为特殊的工作场所与环境，在起升结构当中，具有较多防缠绕重叠以及钢丝绳松弛装置的安装，包括有抗震装置、防淋喷水装置以及车轮轴断裂保护装置等。在实际应用当中，其具有准确的定位特征，且具有耐辐射、防震以及耐压力等操作特点。为了能够其在具体应用当中获得更好的运行，即需要能够进一步做好实际应用中安全保护措施的应用，不断提升运行水平。
3 安全保护功能
在环行起重机运行中，其主要应用到的安全保护功能有：第一，旋转导向系统。在具体运行中，为了使环吊旋转机器能够同将重心为安全壳实现良好运动状态的保护，在旋转导向系统当中，对两组水平导向轮方案进行了应用，以分别的方式将其在一个端梁的两端安装，且在不同导向轮当中都具有安装支架、水平滚轮以及中间心轴的设置。其中，中间心轴的上端同端梁进行固定处理，下部则连接有安装支架，通过水平滚轮轴以及轴承方式的应用将水平滚轮在安装支架上固定，主要位置以及配置方式，即在环形轨道内外侧分别对两个滚轮进行设置。水平滚轮以及中间心轴是偏心结构，在具体工作中，通过对中间心轴偏心位置的调整即能够保证轨道同水平滚轮具有同等的间隙，通过偏心位置的调整，也能够起到轨道同水平滚轮间隙调整的目的。对于该导向方案来说，不仅能够帮助安全壳同环吊具有重合的中心，且能够避免其在具体旋转当中发生卡轨情况；第二，盲区消除。在环吊旋转当中，安全壳中心是其中心位置，即反应堆的压力容器中心。在其实际旋转当中，安全壳中心同具体旋转中心间将具有一定的偏离情况，如吊钩无法进行横向运动、只能沿着桥架进行主梁的纵向运动，该偏离情况的存在，则会使吊钩存在无法达到安全壳中心的情况，并因此对吊装盲区进行形成。从设计角度来说，为了能够实现该吊装盲区的消除，保证起能够同反应堆容器实际中心具有更为接近的特征，则可以将小车起升机构滑轮组在滚动链位置上进行安装，以此驱动电动缸对其横向水平移动进行实现。对于该移动来说，不仅能够运行在空载状态中，也能够根据需求在满载状态中运行；第三，交叉缠绕系统。在具体运行中，运行小车的起升机构对双钢丝绳交叉缠绕系统进行了使用，对于处于左侧卷筒的钢丝绳，将在左侧滑轮组位置缠绕，之后再对滑轮组右侧进行缠绕，在缠绕完成后在平衡杠杆的右侧位置进行固定。右侧钢丝绳方面，先在滑轮组右侧位置缠绕，之后通过导向滑轮的应用在滑轮组左侧位置缠绕，之后在平衡杠杆的左侧位置固定。通过该缠绕方式的应用，则能够保证这两根钢丝绳能够实现载荷的均衡分配，如果在实际运行当中其中一根钢丝绳发生失效情况，则能够对吊具的平衡性进行维持，以此对缠绕系统的单一故障保护原则进行良好的满足；第四，四级制动。在机构设置中，小车起升机构制动系统由电气制动组以及独立的机械制动器组成。在其高速轴上，具有紧急制动器以及工作制动器的安装，而在卷筒端部法兰盘上则具有安全制动器的安装。在正常情况下，仅仅有工作、紧急制动 器以及电气制动处于工作状态。在运行过程中，检测系统也将会对具体运行情况进行实时的检测，如果其在检测当中发现存在传动链损坏、事故断电、超速以及停电情况，该系统则能够对安全控制器进行控制，使其能够进行上闸处理。如传统链存在损坏问题，则能够保证负载能够在20cm距离内停止，保证其不会因发生意外事故而发生坠落问题；第五，电气系统设置。为了保证电气系统能够可靠、安全的工作，在控制系统当中，对两套OLC进行了设置。在具体运行中，所有电动机、限位开关、超载限制器、保护开关动作信号、变频器以及故障信号等都传输到运行模拟量输入端以及开开关量输入端当中，通过这部分信息的及时提供使PLC逻辑判断以及联锁应用。在PLC内部，在处理这部分信号之后，则将通过PROFIBUSDP现场总线方式的应用向不同机构实现报警、停车、正常运行以及断电等控制信号的发出。在具体工作中，如果经过检查发现存在起吊货物不安全以及起重运行不安全因素的存在，则将对对应的停车、断电以及报警信号进行发出，以此保证起重机运行中在其中某元器件发生失灵情况时也能够保证可靠、及时的停车，避免货物发生坠落情况。而对于部分重要性非常高的数据，为了避免检测元件自身发生失灵情况，在这部分检测元件当中也对双重设置方式进行了使用，同时对一套PLC软硬件进行了设置，以此比较数据以及关键数据。在正常工作状态当中，当这两套PLC所获得得数据一致时，即表明相关误差处于允许范围当中。而如果经过检查发现数据误差存在超出设定值的情况，即表明系统中存在较为严重的隐患，在该种情况下，起升机构即需要能够对安全制动器以及工作制动器进行控制，在先后抱闸后将电动机主电源断开，以此保证具有可靠、及时的停车动作。运行机构方面，也将主回路断电以及制动器抱闸等信号进行及时的发出，以此实现机构的可靠及时停止；第五，操作模式。为了保证操作的可靠性以及安全性，可以对两种安全操作模式进行设置，即遥控以及控制台操作，两种方式具有相互联锁特点，避免出现同时发生作用的情况。
4 结束语
在核电站运行当中，环行起重机的运行安全十分关键。这即需要能够对该项工作引起重视，根据其实际运行特点与需求做好安全保护措施的应用，在保障其安全运行水平的基础上保障电站的平稳运行。
参考文献
[1]龙剑,张庆华,张红,艾立军,何沛.核电站用环行起重机的性能分析[J].科技创新与应用.2014(12)
[2]齐朝晖,宋慧涛.一般起升机构吊重轨迹偏差分析[J].应用数学和力学.2014(04)
[3]齐朝晖,宋慧涛,张志刚.核环吊平衡路径与吊重轨迹偏差[J].工程力学.2014(01)
[4]张营,郭劲东.单一故障准则在AP1000核电站环形起重机中的实现[J].起重运输机械.2013(07)
论文作者:石君,谢欣余
论文发表刊物:《电力设备》2018年第22期
论文发表时间:2018/12/12
