宁波奥克斯电气股份有限公司 315191
摘要:本文主要介绍了空调加长轴与其安装支架固定位置相关要求。通过多次试验研究总结出合理的间隙配合标准，主要适用在暗装风机盘管及类似风管机结构中。为设计，生产，工艺提供相关依据，具有重要指导意义。
关键词:加长轴 安装支架 间隙配合
1加长轴基本结构形式
2.加长轴动平衡要求
空调中加长轴主要为传动轴，起传动力矩和动力作用；其本身不平衡就会引起振动和噪音，使机组发出异响，加剧轴与其它部件的磨损，使用寿命降低。每个加长轴都需要进行动平衡测试，参考GB T 6444-1995 机械振动 平衡术语 标准，在此不再赘述。
3.加长轴与电机轴安装要求
加长轴与电机轴之间使用联轴器进行连接。当加长轴轴端使用橡胶堵头时，要求电机轴端与加长轴端部之间需接触，安装时加长轴紧靠电机轴端即可。当加长轴轴端使用金属堵头时，要求电机轴端与加长轴端部保留2mm间隙，安装时可通过在轴上设计定位轴肩或定位环槽来保证，具体需参考轴的设计。

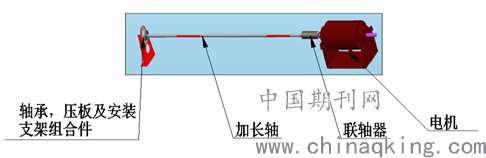

整体安装示意图如下:

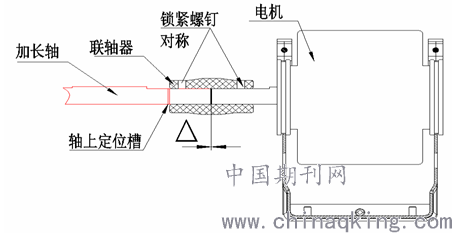

联轴器固定示意图(轴上有定位槽或轴肩定位)：
当加长轴带橡胶堵头时，Δ=0；
当加长轴为金属堵头时，Δ=2；
注意：根据实际经验，实心加长轴与电机轴之间的间隙难保证，并且直接接触时会产生异响。故设计时优先选用“空心轴+橡胶堵头”的方案
4加长轴轴头尺寸设计及安装支架间隙

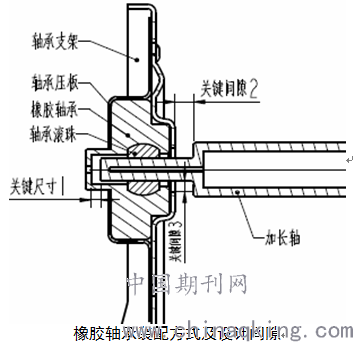

在保证加长轴与电机轴的安装要求的前提下，加长轴轴头的尺寸设计和安装支架的固定位置也极其重要，轴头设计主要有三大关键间隙尺寸，如下图所示。
关键尺寸1:橡胶轴承与加长轴轴头端面间隙，一般理论设计在3mm；由于电机轴尺寸偏差为±1，实际该尺寸控制在2~4mm；
关键间隙2:加长轴轴肩与橡胶轴承间隙，一般理论设计在6mm，由于电机轴尺寸偏差为±1，实际该尺寸控制在5~7mm。该尺寸过大会导致机组运输跌落等振动中加长轴轴头跳出橡胶轴承；尺寸过小或无间隙，则会导致轴承外端面受到过大的挤压力，从而在上述情况下容易破裂，损坏；
关键间隙3：加长轴轴头与轴承压板孔的间隙，理论设计尺寸最小3mm；
通过以上关键间隙的设计保证，结合安装支架的具体结构形式，从而可唯一确定安装支架的固定位置。
5.总结
本文总结了空调加长轴以及与其安装支架固定位置相关配合要求。从设计端研究总结了相关规范。为广大结构设计人员提供参考。
参考文献
[1]GB T 6444-1995 机械振动 平衡术语 标准；
[2]GB/T1800.2-1998 极限与配合；
作者简介
华顺舟(1988年01月出生),男,汉族，籍贯:浙江宁波，宁波奥克斯电气股份有限公司结构设计师。
