关键词：通用型导线；后备保护绳；技术研究
目前开展线路检修作业时没有专用的防脱落工器具，使用U型螺栓配合绳套作为防脱落措施。存在安装不便及安装时容易高空落物的安全隐患。同时使用U型螺栓作固定导线容易滑动至线夹处，很容易磨损损导线，造成导线断股损伤缺陷影响作业。
一、通用型导线后备保护绳技术研究背景
目前开展线路检修作业时没有专用的防脱落工器具，使用U型螺栓配合绳套作为防脱落措施。存在安装不便及安装时容易高空落物的安全隐患。同时使用U型螺栓作固定导线容易滑动至线夹处，影响作业。
二、调查分析
通过对线路检修作业时的现场调查发现，在使用目前导线防脱措施工器具时，导线端使用U型螺栓只是简单的连接，没有固定连接点，容易滑动。如导线突然断裂容易滑脱，起不到导线防脱的后备保护、缓冲的作用。
三、研究内容
1、方案确定
经过项目小组分析讨论，在原有导线后备保护绳基础上，研制简易、轻巧的通用型导线后备保护绳。在耐张塔使用时，前端防脱钩连接紧线器固定在导线上防止导线脱落，后端通过U型环固定在铁塔受力材上。在后备保护绳的上端加装带有锁紧装置的棘轮收紧器，棘轮收紧器连接加强尼龙带，加强尼龙带通过固定轴连接后备保护绳主绳。直线塔使用时，前端有防脱钩直接钩在导线上，后端通过U型环固定在铁塔受力材上。
创新点：产品从根据实际工作需要进行改进及调整，针对不同导线型号加装加强尼龙带，达到有效的保护措施。
2、设计目的
（1）为了保护输电线路耐张、直线绝缘子串更换过程中，防止导地线脱落的后备保护措施；
（2）能在使用过程中方便、快捷、通用性强；
（3）减少在使用过程中的劳动强度；
（4）在施工过程中主吊装置失灵、打滑时，导、地线脱落时起到缓冲、保护的作用。
3、技术参数
（1）正常使用条件
a）环境温度：-10℃～+40℃；
b）相对湿度：5%～95%。
（2）绝缘防潮蚕丝导线保护绳
材料参数：绝缘绳索由天然纤维材料或合成纤维材料制成，在干燥状态下具有良好电气绝缘性能。采用脱胶不少于25%，且洁白、无杂质、长纤维的蚕丝为原材料;采用聚已内酰胺(锦纶6)等或其他满足电气、机械性能及防老化要求的合成纤维为原材料。
电气性能参数：取0.5m有效长度，施加工频电压100kV时高湿度下(相对湿度90%，温度20C，24h) 交流泄漏电流应不大于300pA;工频千闪电压应不小于170kV。
机械性能：不同规格型号下的伸长率和断裂强度不小于GB13035规程要求。
采用织带式安全绳时应满足：GB24543-2009标准5.1.1要求。
采用纤维式安全绳时应满足：GB24543-2009标准5.1.2要求。
（3）导线钩
性能要求：最大补偿张力15kN；?
各部分零件的拉伸破坏荷重不小于15kN；
材料：导线钩本体体采用铝合金ZL114A,抗拉强度290MPa,延伸率2%，合金状态为T5；导线钩支架、导线钩制动架采用牌号为Q235B的碳素结构钢，表面热浸镀锌防腐，技术要求应符合TB/T2073中2级镀锌标准；补偿绳用楔形线夹采用铸钢，牌号为ZG270-500。导线钩采用45＃钢机加工制造。
（4）安全系数
整套后备保护装置安全系数不得小于3.0。

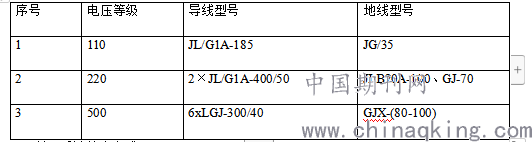

4、适用范围
.png)
前端固定在塔材角钢上；
后端固定在导、地线上；根据不同导、地线型号可更换对应导、地线型号（卡线器）；

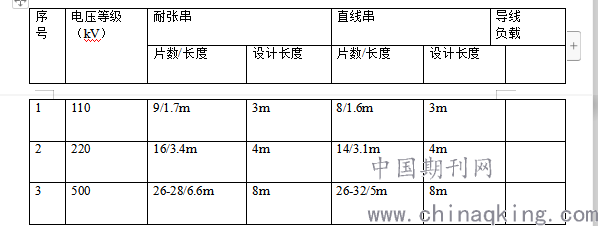

6、绝缘子串参数
序
号 电压等级
.png)
四、实施过程
1、应用情况

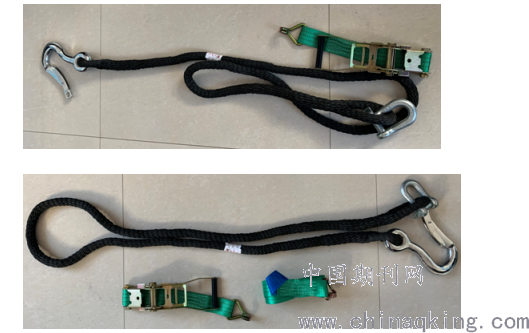

根据设计好的加工图纸并编制技术规范书委托加工厂完成1个试制品加工。成品如下：
.png)
2、通用型导线后备保护绳的主要功能
（1）能快速、安全地安装好导线后备保护绳，防止高空坠物，提高工作效率；
（2）作业时遇到导线突然脱落，带有锁紧装置的棘轮收紧器起防坠作用，保护导线及作业人员的安全，降低作业风险
（3）通用型导线后备保护绳，可以固定在导线上，防止滑动影响作业开展。
3、经济效益分析
以临沧供电局输电类线路大修、技改、检修作业统计为例，2019年11月220kV大修、技改、检修作业进行了统计，将所有需停电作业进行了统计。结果如下：2019年共使用约14次，经使用改造后的通用型导线后备保护绳，工时节省共计236分钟，工作效率大大提高。可减少线路停电时间，按220kV线路输送功率可减少停电30MW*3.9=495000kw.h,减少停电损失495000*0.45=5.3万元。
4、社会效益分析
通用型导线后备保护绳的研制成果的应用，1、能快速、安全地安装好导线后备保护绳，防止高空坠物，提高了工作效率；2、在施工过程中主吊装置失灵、打滑时，导、地线脱落时起到缓冲、保护的作用；3、降低员工劳动强度，提高工作效率，减少塔上作业时长。为此可以减少主网停电次数，减少停电时户数，提高供电可靠性，减少用户投诉。
参考文献：
[1]汪一帆,何海清,钟央,etal.合成绝缘子组合工具作为导线后备保护绳的研究和运用[J].现代制造,2017(36):67-67.
[2]周惟,郭昊.导线后备保护绳长度调节器研制[J].大众用电(4):53-54.
论文作者:罗正昆, 施海松, 鲁兆杰, 赵明城
论文发表刊物:《中国电业》2019年 23期
论文发表时间:2020/4/24
