长沙磁浮车辆段停、送电作业优化整改论文_梁迪 乔林真 唐飞 李蝶

梁迪 乔林真 唐飞 李蝶

湖南磁浮交通发展股份有限公司 长沙//第一作者工程师

摘要:长沙磁浮快线采用第三轨制式受流,每次检修列车将消耗大量时间用于停、送电。本文介绍了为提高磁浮车辆段单股道停、送电效率,降低高压作业安全隐患,而进行的一系列优化、整改。

关键词:磁浮列车检修;停、送电作业;减少安全隐患

Abstract Changsha maglev fast line adopts the third rail system by flow, each maintenance train will consume a lot of time to stop sending this paper introduces to improve the efficiency of maglev car depot single lanes stopped sending, reduce high-pressure job security hidden danger, and a series of optimization.

Key words Maintenance of maglev train; Stop and transfer operation; Reduce security risks;

0 引言

早期磁浮车辆段停、送电采用的手动操作模式,存在极大的安全隐患,缺少智能联锁控制,并耗费人力与工时。经过调研与研究,不断优化整改,最终实现了停、送电作业的安全卡控,提高作业效率,减少了运营成本。

1 前期停、送电概况

长沙磁浮车辆段的轨道两侧设有用于受流的第三轨,为防止人员误入带电区域内,使用高约1.5米的护栏将股道与外界隔离。第三轨正、负极分别装有验电接地桩,护栏外装有用于分断单股道第三轨DC1500V电源的隔离开关。

1.1 停、送电作业流程

1.1.1 停电作业

首先操作隔离开关至分位,进入护栏内进行验电,确认无电后手动挂接正、负极的接地线。停电作业需2人配合,耗时约30分钟。

1.1.2 送电作业

进入股道护栏内拆下正负、极的接地线,出清后锁闭护栏门。再操作隔离开关至合位进行送电。送电作业亦需2人配合,耗时约25分钟。

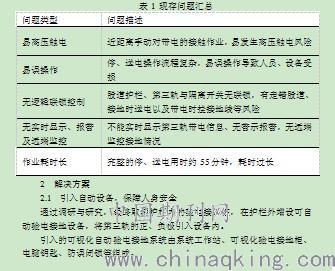

1.2 存在的问题

按照上述方式停送电,主要存在如下问题:

2.1 引入自动设备,保障人身安全

通过调研与研究,最终取消护栏内的验电接地桩,在护栏外增设可自动验电接地设备,将第三轨的正、负极引入设备内。

引入的可视化自动验电接地系统由系统工作站、可视化验电接地柜、电脑钥匙、防误闭锁等组成。

隔离开关、验电接地设备以及护栏门均增设防误闭锁。停、送电时需使用电脑钥匙按照流程依次打开上述设备,使护栏门、验电接地设备及隔离开关形成联锁控制。

2.1.1 停电作业

停电时,无需进入股道内,直接用电脑钥匙解锁隔离开关及自动验电接地设备即可进行停电、验电及挂接地线等操作。该过程用时约10分钟,较整改之前节约20分钟。

2.1.2 送电作业

进行送电时,手持电脑钥匙锁闭护栏门后解锁自动验电接地设备,自动验电、拆卸接地线,最终解锁隔离开关后合闸进行送电。该过程用时约8分钟,较整改之前节约17分钟。

2.2 优化细节,进一步提高安全保障

为保障停、送电作业安全,增强警示与监控功能,在自动验电接地设备上加装LED显示屏,实时显示第三轨电压;在每条股道的两端增设警示灯,一旦第三轨送电,警示灯会常亮并旋转,警示检修区域以外的人员远离带电股道;增设语音播报器,在送电命令发出后,广播提醒人员出清即将送电的作业区域;增设点位检测装置,以确保区域出清,保障安全。

3 效益

磁浮车辆段单股道停、送电方式整改完成投入使用至今,未出现一起安全事故的同时作业效率也得到极大的提高。

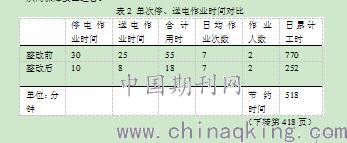

3.1 整改前一次完整的停、送电耗时约55分钟,该作业日均7次,每次需2人配合,因此所需工时为2×7×55=770分钟。采用自动验电接地后,工时仅为2×7×18=252分钟,仅此就节约了518分钟≈8.6个工时,极大的节省了人力资源。

目前长沙磁浮正线的第三轨停、送电仍采用手动操作模式,亦存在类似的安全、效率问题。可将车辆段单股道停、送电作业模式应用于正线中,从而保障安全运营。

3.2 经过优化整改的停、送电方式已基本解决表1存在的问题。

同时,在第三轨接地过程中,通过电脑钥匙与接地柜等设备进行强制验电,并将接地状态通过无线网络传输至车辆段控制中心,便于值班人员对各股道监控,避免发生由人员疏忽造成带电接地或接地时送电等问题,从技术上保障了人身、设备的安全。

4 结论

长沙磁浮快线作为国内首条磁浮示范线,其特有的受流方式与股道结构,都要求其应具备安全便捷的停、送电作业功能。现针对单股道停、送电作业进行的优化、整改,从根本上解决了手动操作存在的安全隐患及失误风险,并提高了检修磁浮列车的工作效率。该模式与现场管理制度相结合,可有效保证作业安全及提高工作效率,同时降低运营成本,具有良好的应用前景。

参考文献:

[1] 于松伟,杨兴山,韩连详,等,城市轨道交通供电系统设计原理与应用[M] .成都:西南交通大学出版社,2008.

[2] 宋奇吼,李学武.城市轨道交通供电[M].北京:中国铁道出版社,2009:101-106.

[3] 石磊,喻忠贵,王民.基于力控监控组态软件的动车段安全联锁系统[J].电力电子应用,2011:37(6).

[4] 高静涛,宫涛,秦传鑫,等.基于无线网络的动车组检修设备监视信息系统设计[J].计算机与数字工程,2011:20(2).

论文作者:梁迪 乔林真 唐飞 李蝶

论文发表刊物:《防护工程》2018年第14期

论文发表时间:2018/10/22
