在城市的快速发展下，基础设施建设越来越重要，其中就包括城市综合管廊。在以往综合管廊设计中，重力流污水管道由于条件受限纳入管廊的较少。重力流污水管道入廊，在设计及后期运行管理均会存在诸多问题，本文结合参与过的管廊设计实例，对重力流污水管纳入综合管廊的设计要点进行了深入分析。
1污水管道入廊需求分析
如今社会发展水平日益提升，城市污水管道的埋设技术也有所提升，然而材料及技术的进步也避免不了埋设管道中存在的不良问题，以至于影响整体污水系统的运行，具体问题如下：1）存在严重的雨污管道混接问题。在地下埋设的管道网路线十分复杂，因此会出现雨水与污水管道混接的现象。这一问题大大增加了污水厂的处理量，同时也提升了整体排水系统的管理难度。2）存在管道下沉、受损等不良问题。污水管道直埋敷设易受到地基变化的影响，加之管道接口质量不佳等问题，会使管道出现下沉而受损严重的情况。3）管道易渗入地下水。根据相关实验数据可知，在部分地下水位较高的城市，污水量中渗入管道的地下水量达到10～25%。大量的地下水渗入污水管，很大程度上增加了污水处理量及成本。4）污水检查井过多，导致路面井盖较多，形成拉链马路，影响城市美观。5）难以融入智能化建设技术。采用直埋方式敷设的污水管道，难以在其中融入智能化技术，因而难以提升污水管道建设的智能化。
3污水管道入廊技术要求
由于污水中可能产生的有害气体具有一定的腐蚀性，同时考虑综合管廊的结构设计使用年限等因素，因此污水进入综合管廊，无论压力流还是重力流，均应采用管道方式，不应利用综合管廊结构本体，且污水管道宜设置在综合管廊的底部。由于重力流污水管道需要一定的坡度敷设，而建设场地地势条件差异较大，需要通过详细的技术经济比较，确定采用重力流污水管道进入综合管廊的方案。目前，重庆市、厦门市有充分利用地势条件将重力流污水管道纳入综合管廊的工程实例。考虑到重力流污水管道对综合管廊竖向布置的影响，当地形坡度较小时，综合管廊内的污水主干线不宜过长，宜分段排入综合管廊外的下游干线。污水管道进入综合管廊前设置检修闸门、闸槽或沉泥井等设施，有利于管渠的事故处置及维修。
3污水管道入廊的设计要点
3.1污水管道管材及接口
管廊内重力流排水管道的运行有可能受到管廊外上、下游排水系统水位波动变化、突发冲击负荷等情况的影响，为保证综合管廊的运行安全，因此应适当提高进入综合管廊的雨水、污水管道强度标准，保证管道运行安全。管廊内污水管道管材选用时应具有一定强度，防止意外情况发生损坏污水管道。
由于污水管道在运行过程中不可避免的会产生H2S、沼气等有毒有害及可燃气体，如果这些气体泄漏至管廊舱室内，存在安全隐患；同时污水泄漏也会对管廊的安全运营和维护产生不利影响，因此进入综合管廊的雨水、污水管道必须保证其系统的严密性。管道、附件及检查设施等应采用严密性可靠的材料，其连接处密封作法应安全可靠。
3.2污水管检修清通方式

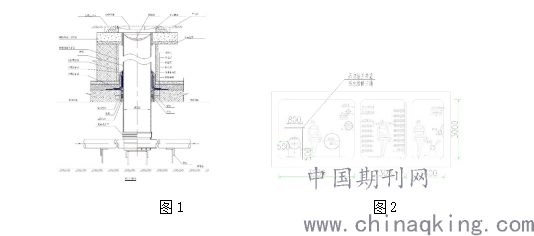

综合管廊内污水管道检修清通的的方式，可分为两种形式。一种是在管廊内污水管道设置三通，直通室外地面的检查井，此种方式可从地面直接进入检查井内清通维护，并能起到通气作用。根据《室外排水设计规范》要求，应在一定间距处设置直通地面的井筒，井筒直径不宜小于700mm。井做法如图1。
另外一种是在管廊内实现污水管道的检修清通。具体为在污水管道设检修三通，三通处设置法兰盖板。污水管道堵塞时进入综合管廊内，打开法兰盖板进行疏通。此种方式还需单独设置污水管道的通气管道，以满足污水管道通气要求。通气管道应直接排至综合管廊以外的大气中，其引出位置应协调考虑周边环境，避开人流密集或可能对环境造成影响的区域。具体做法如图2。
.png)
在实际工程中，应根据支管接入位置及数量，合理选择检修清通的形式。设计中可考虑两种方式相结合的形式，即在支管接入处设置直通地面的检查井，以满足管道清通检修及通气要求；其余无支管接入段可根据检修维护要求，在一定距离处设置可在管廊内检修的检修三通。
3.3支管接入管廊内主管的方式
若污水支管埋设较深，可直接穿过管廊墙体接入管廊内污水主管道。管道横穿管廊墙体需满足以下条件：1）墙体上需设有套管，管道与套管之间需采用柔性材质来填补缝隙。2）若被穿越的墙体与污水管道以嵌固形式相接，则需在管道上选择相近的部位宜采用软性橡胶圈连接，接口之间需能够承载＞10mm的轴向变位。在连接污水支管前，宜安装检修阀门，以便安装入综合管廊后进行管道维修时可隔离管廊内的污水。

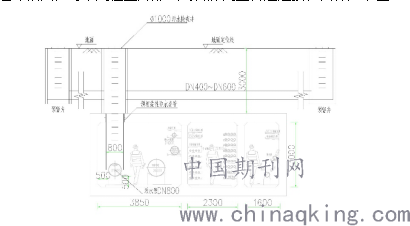

若污水支管埋深较浅，可采用检查井形式与管廊内主管道连接，具体如下图：
.png)
结语
综上所述，在实际设计中，需根据实际情况分析重力流污水管道纳入管廊的可行性，对于符合纳入条件的管道，应合理选择检查井的形式和支管连接方式，方便管廊内污水管道后期清通维护，提升综合管廊的整体效益。
