摘要：随着现代经济的快速发展和工业建设的不断崛起，供电的可靠性与安全性也日益有待提高，本人文章中从FC无源滤波器应用维护、110KV变电所谐波治理等方面简单提出一些意见。供同业人员参考。
1 板材公司110kV变电所目前采用的FC无源滤波装置。
全厂10 kV系统负荷的功率因数约为0.8，各生产机组由交流变频装置供电的负荷产生的高次谐波量大。为了减小损耗，使电压质量满足相应规定允许值的要求，在110kV冷板变电站10kV母线上装设谐波滤波装置(以下简称为FC装置)，兼作无功功率补偿，使总降压变电站110kV侧的功率因数达到0.90以上，电压畸变值在规程国家标准GB/T14549-93允许范围内。滤波装置分两套分别设在110kV变电站的10kV不同母线上。

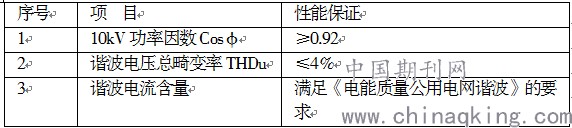

1.1 性能保证
两套滤波器，各是I段滤波器，II段滤波器。在电气接线，I段滤波器接于I段母线上，II段滤波器接于II段母线上。
每套滤波装置分别设置5次、7次及11次 3个支路，滤除各谐波，各支路容量分别为3.84Mvar、3.84Mvar、5.76Mvar，每个支路主要设备有电抗器、电容器、隔离开关、电流互感器、避雷器及放电线圈。
两套装置之间能一起运行。
装置运行时安全可靠，不与系统发生谐振。
滤波补偿装置一次系统图如下：
1.2 设备作用说明
⑴隔离开关：检修时形成明显的断点，保证检修人员的安全；
⑵断路器：进行合闸及分闸操作；
⑶电压互感器：提供系统电压测量数据及保护信号；
⑷进线电流互感器：提供系统电流测量数据及保护信号；
⑸电抗器：与电容组成FC滤波支路；
⑹无感电阻及过电压阻尼装置：抑制各种过电压，保证设备安全；
⑺电容器：提供容性无功；
⑻不平衡流互：提供不平衡保护信号；
⑼保护装置：故障时断开断路器，对系统能起到保护的作用。
1.3 投运条件
当110kV考核点功率因数低于0.9时，依次投入5次、7次及11次高通支路，直到功率因数不低于0.90。
1.4 操作说明
1.4.1 送电操作
⑴保证设备的正常以及滤波装置断路器位于分闸位；
⑵合上各支路及总支路隔离开关；
⑶确认各种指示和监控正常；
⑷滤波装置断路器合闸送电。
1.4.2 断电操作
⑴滤波装置断路器分闸；
⑵如果需要检修设备，断开上级的隔离刀闸与断路器，然后合起接地刀闸，在电容器组进线端和中性点挂地线。
2 检修与维护
2.1 日常巡视检查项目
⑴电容器运行响声是否正常；
⑵电容器是否有过热现象；
⑶套管的瓷质部分有无闪络的痕迹、松动或发热破损
⑷各相电流有无稳定或激增现象、是否正常；
⑸有无异常声音和火花。
2.2 滤波装置的定期检修
⑴应该定期对电容器外壳进行油漆；
⑵电容器等设备应该每半年进行统一的清洁检查测量一次，项目主要有：
①测量放电线圈是否通路；
②检查瓷瓶、套管及电容器箱壳是否完好
③全面检查遮栏、构架以及接地是否牢固
④全面的清洁工作(例如电容器外壳、绝缘子、串联电抗器、放电线圈等等)。
⑤用手摸每个电容器外壳的温度情况；
2.3 滤波装置的投退
装置的投退理应符合以下的规定：
⑴正常情况下，滤波不退出运行；
⑵当电容的环境温度超过55℃时、电流超过额定电流的1.3倍以及10kV母线电压超过电容器额定电压的1.1倍时，都得将设备退出；
⑶在10kV母线失压时，必须立即将滤波退出运行；
⑷电容器投退时理应用断路器，电容器在退出后需要放电10min，才能重新投入（放电线圈正常）；
⑸如果滤波装置有下列情况之一时，必须马上退出运行：
①电容器内部放电或设备严重异常响声
②电容器套管破裂或有闪络放电
③电容器外壳明显喷油，膨胀，起火甚至爆炸；
④ 联接头严重过热或熔化。
2.4 事故处理
在事故处理时，理应遵守下列各项规定：
⑴在处理事故时，先要对全组电容器进行接地短路放电。需要接触电容器时，还得对电容器进行逐个放电10min后再进行；
⑵在电容器着火的时候，必须快速切断电容器电源，立即将电容器放电完全接地以后，最后用灭火器灭火；
⑶在滤波装置跳闸时，没有查明原因并且处理完之前，不能强行送电。
3 FC系列滤波装置的运行规定
⑴10KV滤波装置是3条滤波支路所组成的，分别是5、7、11次，这都是单调谐波滤波装置。
⑵具体选择运行方式，是由运行或调度操作人员依据负荷的大小、滤波装置设备的各状况、母线电压谐波的含有率、10KV进线功率因素而确定。
⑶为了使滤波装置设备安全的运行，配有过电压保护装置，当由于母线电压过高引起保护跳闸时，如果此时滤波装置运行于5、7、11次运行方式，那就可以把7、11次切除，用5次运行的方式。
(4)滤波装置的投切步骤
滤波装置的分闸顺序：分闸时应按照由高次到低次的顺序。
滤波装置的合闸顺序：合闸时应按照由低次到高次的顺序。
4 结束语
以上是本人根据自己工作范围，从FC无源滤波器应用维护、110KV变电所谐波治理等方面简单提出一些意见。总而言之，我们应该更加进一步加强对其的认识。
参考文献:
[1]李佑光，林东，电力系统继电保护原理及新技术[M]北京，科学出版社，2003
[2]吴晓梅，邹森元，电力系统继电保护典型保障分析[M]编辑，中国电力出版社，2001
论文作者:满德豹
论文发表刊物:《电力设备》2017年第18期
论文发表时间:2017/10/30
