关键词:大规模光伏发电;电力系统;影响
引言
我国地大物博,虽然资源丰富,但是人口很多,使得能源缺少。加强能源保护和新能源的开发显得更加的重要。近年来,电能越来越成为主要的能源供给,电能来源很多。光伏发电技术非常方便,缓解了能源不足和环境污染的问题。在并网的过程中,由于光伏发电自身的特征,如今的电力系统存在着很多的问题需要进行解决。因此,应该仔细研究光伏发电对于电力系统的影响,从而帮助光伏发电技术的不断发展。
1光伏发电技术的基本概述
光伏发电主要是以半导体材料为基础,利用光照产生的电子对,在PN结上产生光电流和光电压的现象,从而实现将光能转化为电能。光伏发电具有很多优点,是其能够得到广泛关注的主要原因。首先,从应用性来说,光伏发电能够解决一些偏远地区的用电问题。它不像火力发电、水利发电会受到环境、原材料等因素的限制,只要有阳光的地方就能够进行光伏发电,而且会把多余的电存储在蓄电池中,即使遇到没有阳光的天气也能有电使用。同时,光伏发电正向着大规模应用并与电力系统联网的方向发展。特别是光伏发电与建筑物结合的发电模式,及时发电及时使用,蕴藏着巨大的发展潜力。其次,随着科技的发展与进步,以及受到行业内部竞争的影响,光伏发电设备已经基本上实现了国产化,使得光伏发电成本相对较低,有利于光伏发电技术的广泛应用。从碳排放方面来看,实现大规模的光伏发电具有更重要的战略意义。近年来,我国一直致力于寻找新的能源代替物,但是我国的一些污染源处于无法得到有效治理的局面。而大规模光伏发电有望改变这一局面,因为在我国众多领域、企业实施光伏发电将有助于降低“转移排放”,改善能源结构,真正实现节能减排,并且能够推动光伏发电产业迎来跨越式发展。另外,我国幅员辽阔,尤其是西部光照时间长,利于实施大规模光伏发电。如果能够科学合理规划实现大规模光伏发电,可以满足全国的用电需求,甚至超出数倍。如图1所示,光伏发电在整个分布式发电网络中的占比不高,却发挥着巨大作用。

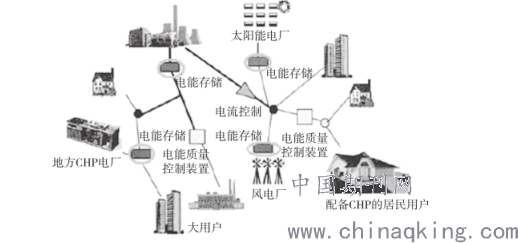

图1 分布式发电网络中的光伏发电
2大规模光伏发电对电力系统影响的分析
2.1大规模光伏发电入网对功角稳定性的影响
所谓的功角是反映发电机稳定运行以及其稳定运行余量的重要标志。在发电机组运行的过程中,为了保证发电机组的稳定性,对其进行监控十分必要。虽然光伏发电自身十分稳定,也不会参与到功角的震荡中,不会影响功角的稳定性,但是光伏发电的电源接入电网时会影响电网原来的功率分布、电力传输功率等,使其可能相应随之发生改变,导致电网的功角稳定性发生改变。这种变化与电网设计之初的拓扑结构有关,但是有一定的不确定性。不同的拓扑结构对光伏发电接入产生的影响不同,有可能有利也有可能存在不利,需结合电网拓扑机构具体情况具体分析。光伏发电在并网过程中很有可能会出现脱网现象,严重影响电网的稳定性。
2.2对电能质量的影响
电能质量在电力系统运行管理过程中十分的重要,是电力企业竞争力以及信誉的一种体现。在光伏电力系统并网后,使得系统容量加大。光伏发电机组系统的数量和规模的不同,使得电力系统的整体框架有一定的改变,使得潮流分布的控制也更加的困难,对于配电网的电压质量产生了很大的影响,使得用电的效果有一定的影响。如今,引进大规模光伏系统,使得大量电力电子装置改变现有的电力系统的固有模式,使得电力质量降低。逆变器的响应慢,使得输出精度降低,产生谐波,当某一区域的阳光变化快时,谐波的变动范围变大,并且可能发生波动叠加。如果并网逆变器单独工作的话,其输出电流谐波小,多台并网逆变器输出电流谐波将会超过基准。逆变器并行系统具有电网阻抗耦合效果,降低了并网逆变器控制电路的带宽和稳定的裕度,使得谐波不稳定,光伏发电站长距离输电线缆连接弱电网,使得一些谐波变大。
2.3对配电系统保护的影响
光伏电源应用到配电网当中,使得配网故障特征出现一定的变化,对继电保护以及自动装置造成一定的影响,光伏电源应用到配电网后光伏电源存在的问题,对当前配电网内部特征带来一定的影响,最终可能出现继电保护以及自动装置失效等情况。结合实际工作经验、最近国内外对这一领域的研究情况,可以分为下面几个部分:①大规模光伏发电的网架结构在系统的组成结构上结合了双电源、多电源等多个拓扑结构,由于这种结构的影响,在光伏电网电力输出的过程中可能导致电网的电流出现变化,包括大小、方向以及时间。所以,往往出现馈线保护无效,装置误动以及拒动等故障。②光伏电源接入配电网后使得配电网中变压器组合发生了改变,对原有的变压器进行改进,变压器与逆变器之间的回路也出现了不同的变化,使得电路中零序电流提高,对配电系统起到了一定的保护作用。
2.4大规模光伏发电对电网质量的影响
随着大规模光伏发电并入电网系统后,电网中的非线性负荷随之增多,可能会影响到电网的质量。而非线性负荷的增加会使电网逆变器的开关出现延时现象,电力输出产生波动。随着光伏发电并网的时间延长,波动变化也会更加剧烈。光伏发电的电能是以直流电的方式接入电网中,会导致电网中的电压相应随之发生变化,出现电压偏差和频率波动的情况,需在实施过程中引起注意。但是,光伏发电并网后带来的不只有负面影响,随着大量电能的加入,电量总量也会增多,能够在很大程度上缓解用电压力。
2.5影响无功电压的特性
因为光伏发电系统具有其独特的运行特点,所以在进行建设时应该有所考虑,通常在海拔高、日照充足的戈壁沙漠地区进行光伏发电系统的建设。这些地区具有很多的优势,其人口少、电力需求较小、电力系统负荷能力低等优势,都是建立光伏发电系统的优势。光伏发电系统中的电网的短路容量较小。从光伏发电系统产生的电能通过远程高压传输,输电时会发生随机波动。随机电波会是电网运行的无功平衡受到冲击,对电网的平衡产生影响。
结语
综上所述,发展大规模光伏发电十分重要。结合理论分析大规模光伏发电可能对电力系统造成的影响,要点主要集中在并网时对电压稳定的影响、入网对功角稳定性的影响、对电网质量的影响、对配电系统的影响以及无功电压发展的影响几个方面。这些结论能够在真正实施大规模光伏发电的时候发挥作用,帮助我国早日实现节能减排的目标,尽可能降低碳排放。
参考文献
[1]王进川,耿晓娅,冯 妍.分析与探索大规模光伏发电对电力系统的影响[J].区域治理,2019,(4):174.
[2]任东贤.大规模光伏发电对电力系统的影响分析[J].电力系统装备,2018,(8):62-63.
[3]周星宇.大规模光伏发电对电力系统影响综述[J].中国设备工程,2017,(2):157-158.
[4]李伟.大规模光伏发电对电力系统影响综述[J].建材发展导向,2017,15(23):348.
论文作者:朱建宏
论文发表刊物:《中国电业》2019年 23期
论文发表时间:2020/4/24
