（国网重庆市电力公司綦南供电分公司 401420）
摘要：继电保护技术直接关系到智能电网稳定，继电保护技术是智能电网实现可再生发电系统接入、提高智能电网发电效率、推动电力系统不断进步的关键所在，当前智能电网的发展已经成为电力行业的必然趋势，智能电网的关键在于智能变电站的建立，智能变电站的运行方式不同于传统的变电站，其控制主要依赖于继电保护设备的自动调节以及继电保护设备运行信息的在线调控，同时自动继电保护设备的运行方式也不同于传统的继电保护设备，二者在巡检、维护方面存在着较大差异，因此深入研究并探索提升智能电网稳定性的方法具有重要意义。
关键词：智能电网；继电保护；智能变电站；应用；研究
引言
随着电力技术的进步，智能电网开始成为最先进和最广泛的电力输送设备，智能电网的存在能够实现变电站之间的信息共享和数据实时监控，同时整个输电网络的设备运行状态、电力传输情况等信息等都可以通过中控系统来调节，因此可以实现整个电网的实时在线控制。智能电网的发展标志是智能变电站的出现，智能变电站的构件需要依赖于一系列的智能设备以及信息传递技术，此外还需要从信息系统构建的角度出发，构建一个完善的在线监测系统，从而确保信息能够共享、设备能够在线调控运行状态。从信息传递技术和在线监控的技术发展状况来看，许多的信号传输还未能够实现数字化，模拟信号的传递依旧是在线监控的弱点。而继电保护技术直接关系到智能电网稳定，继电保护技术是智能电网实现可再生发电系统接入、提高智能电网发电效率、推动电力系统不断进步的关键所在，因此需要深入研究智能电网对继电保护技术的影响，从而提高智能电网的稳定性。
1 智能变电站与传统变电站异同点
1.1 传统变电站分析
（1）传统新建变电站必须定期进行设备维护和检修
对新建的变电站或者新的电网线路进行继电保护相关设备的调试和验收是很有必要的。在这个过程中，继电保护班的人会和相关班组的人以及送变电工作人员一起对继电保护相关的信号系统进行检验和测试，其目的是保证继电保护装置能够正确的进行继电保护反应，设备动作与采集信息能够相互对应。整定值的确定也很重要，整定值是继电保护人员对设备进行整定的基本依据。
（2）变电站线路发生变化时必须进行继电保护人工调节
传统变电站的运行方式或者内部设备发生了更换或者改变，那么继电保护系统就必须进行相应的调节，相应的阀值也要重新计算和核准，因此每次变电站进行系统变更时，都需要进行复杂的继电保护系统调试。
（3）机电设备必须进行人工维护
在变电站的日常运行中，对继电保护设备的维护是很重要的，继电保护人员需要定期的对设备进行测试。一旦在日常的常规测试中发现了问题，就必须立即停止使用有故障的继电保护装置，在处理完成测试合格之后，才可以继续使用。
（4）系统故障不可预知且处理难度大
传统变电站一旦出现故障，就会迅速蔓延至周边设备和系统中，且故障不容易被发现，只能通过增加人工巡视密度来提高故障查处的速度，同时继电保护也只能保证故障不会蔓延至整个系统，且作用只起到一次，并不能自我恢复继电保护设备运行和预警。
1.2 智能电网出现推动了继电保护技术发展
智能电网改变了传统的继电保护工作方式，从技术上说，主要是先进的信息综合测控技术和保护技术的使用，为继电保护工作提供了新的途径和方法。
继电保护系统的信息管理工作也变得极为重要，因为继电保护系统运行的各项数据将成为系统监控和预测未来继电保护设备运行状态趋势的关键支持，同时继电保护系统运行信息也为技术人员学习该系统的使用提供了宝贵的数据支持，因此必须构建完整的继电保护信息管理系统。
（1）新型继电保护设备不断出现，自适应性能提高
智能电网的继电保护设备和以前的传统的设备有很大的不同，无论在构造上还是运行的原理上都有区别，因此，需要很长时间去学习并熟悉掌握。由于继保系统构成的原理与现有保护设备有所不同，可能将使用到广域信息采集系统，而保护动作原理也不单使用本元件的信息，因此新的继保设备的使用方法也将与现有保护设备不同。如果对新设备不熟悉，将无法进行日常的管理和维护。因此，继保班工作人员需要对新设备的原理、构成、使用方法进行系统学习。
（2）继电保护原理发生根本性改变
智能电网运行控制原理与传统变电系统完全不同，摒弃了原有的串联和单线路信号传递模式，而是采取中央控制和多线程并联的方式进行智能电网管理，通过中央控制系统可以实现对所有设备的实时监控，因此继电保护就不仅仅再局限于预警，而是要实现根据变电系统的实时变化动态调整继电保护阀值的目的，同时出现故障后立刻停止故障设备，并及时更换备用设备。
（3）继电保护设备的运行方式发生变化
在日常的运行方式上，智能电网和传统电网是不同的。在智能变电站中，广域的保护比传统的保护复杂的多，智能变电站需要的是多个线路和设备的共同配合运行。当然，在智能电网中，一旦电网运行方式发生变化，继电保护人员也会做一些工作，只是和传统的继电保护相比，智能变电站所需要工作人员做的工作很少，主要是因为智能变电站的智能化控制和自动调节能力强，减少了很多人为操作。
（4）继电保护设备的维护方式发生变化
在巡检方式上，智能电网和传统电网的继电保护设备也有很大不同。智能变电站自身具有二次设备的自动诊断技术，这对继电保护设备的巡检是一个巨大的进步。传统的继电保护故障巡检需要频繁的巡检，而智能电网的继电保护设备只需要进行针对性的维修。
2 智能保护工作的试验流程及模型的重构
通入保护装置的将是以数字信号形式为主，在日常的周校需要相应的数子模拟装置进行，所以可以借鉴数字化变电站的调试方式进行，进行出厂验收通常需要满足以下几个条件：①二次系统已经在工厂环境下完成了软件的开发和系统集成，当然这个过程是系统集成商进行的；②系统集成商拥有完善的验收环境和验收设备，并具有完善的验收技术资料和资质；③设备供应商已经完成了出厂试验，达到了合同和技术规范的要求。

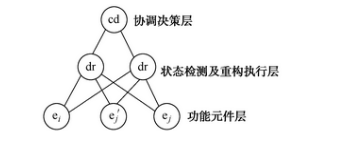

继电保护系统重构模型可分为功能元件层、状态监测及重构执行层、协调决策层，具体如下：
.png)
图1 继电保护重构模型
继电保护伴随着WAMS系统的建设势必会经历一次巨大的变革，变电站信息采集中心在未来肯定会建立在智能化变电站中，并且可以通过系统收集到的数据进行智能化的保护。而且，在拥有了广域的保护系统之后，会将各个系统的部分元件相互联系起来，并给这些继电保护设备带来一次根本性的改变。因此机电保护系统的重构是未来发展的必然趋势。
结语：
综上可知，智能变电站在智能电网的构建中发挥了重要作用，而智能变电站最大的特点在于设备的自动调试与维护、故障的自动检测与处理、以及输电状态的自我调节，而智能变电站自动维护的实现基础在于智能继电保护技术的成熟与应用，智能继电保护通过在线调节继电控制阀值、在线控制继电保护设备运行结构与状态、在线监测继电保护设备完好情况并处理故障等手段，实现对智能变电站的持续性保护，从而稳定智能电网的运行状态，因此智能电网的发展需求推动了继电保护技术的进步。
参考文献：
[1]袁超，吴刚，曾祥君，乔辉.分布式发电系统继电保护技术[J].电力系统保护与控制，2009（02）：99-105.
[2]秦永生，李本国.火力发电厂发电机组继电保护技术的研究[J].电工技术，2015（06）：00130-00130.
[3]张恩伊.我国电力系统继电保护技术的现状与趋势[J].黑龙江科技信息，2011（02）：9-9.
[4]宋国兵，高淑萍，蔡新雷，等.高压直流输电线路继电保护技术综述[J].电力系统自动化，2012（22）：123-129.
论文作者:李兰
论文发表刊物:《电力设备》2015年6期供稿
论文发表时间:2016/1/12
