熊志斌
中国医药集团联合工程有限公司 湖北武汉 430077
摘要：介绍了某物流项目概况；分析了物流仓库的火灾基本特点；结合工程实际情况，分析与总结了物流仓库给排水消防设计与施工的基本要求、特点；对同类型医药物流仓库项目给排水消防设计具有借鉴与指导意义。
关键词：医药物流仓库；消防设计与施工；货架内置喷头
随着现代物流业的发展以及《药品生产质量管理规范（2010年修订）》（简称GMP）要求的深入，制药企业对医药物流仓库的要求越来越高，传统的医药物流仓库逐步被自动化医药物流仓库所取代；也给仓库给排水消防系统设计与施工提出了新问题，要求我们结合工程实际情况不断总结设计经验，提高设计技巧。
1. 工程概况
某物流项目位于乌鲁木齐市，厂区总占地面积69071.99m2，厂区主要单体：高架仓库、平面仓库及配套建筑等。高架仓库、平面仓库是医药物流项目的典型单体，在物流项目设计与施工中具有重要的意义；仓库消防系统设计是整个物流项目给排水设计的重点。物流项目给排水设计与安装施工有一些共同点，因此，总结该项目设计与安装经验对以后同类项目具有参考意义。
2. 物流仓库火灾特点
（1）火灾隐患多，火势蔓延迅速、燃烧猛烈。
（2）高架仓库内的货架采用钢结构制造，仓库货架在高温下结构容易变形、倒塌破坏，火灾危险性较大。
（3）自动喷水灭火系统是高架仓库消防灭火主要形式。高架仓库火灾时，主要通过自动喷淋系统达到消防灭火要求[1]。
3. 高架（平面）仓库给排水消防系统设计、安装特点
高架仓库、平面仓库是医药物流中心的典型单体，在物流中心项目具有很重要的意义。
3.1 仓库顶板下喷淋系统配水支管安装固定特点
物流仓库屋面一般为轻钢屋面，屋面设置人字形主钢梁，与主钢梁垂直的一般为Z型檩条。据此顶板下喷淋配水支管现场的布置安装方式有两种：
（1）喷淋配水支管跟屋面檩条垂直。
（2）喷淋配水支管跟屋面檩条平行。
根据现场的情况，上述两种方式都可以进行安装，方式（1）檩条上面固定：“一”字型吊架，吊架下面固定配水支管，这种安装方式节约吊架材料，安装方便。方式（2）高架仓库檩条厚度25cm，屋面檩条贴主钢梁布置，与屋面檩条平行的喷淋配水支管贴在屋面人字形主钢梁上面布置，同时利用与檩条垂直的角钢支架安装固定，这种安装方式相当于在250mm的空间内布置一根喷淋配水支管(最大管径DN65)、一个喷头、而且还要满足规范要求：喷头溅水盘与顶板的距离，不应小于75mm，不应大于150mm。第（2）种安装方式可以节约大量喷淋短立管（大约每个喷头节约至少50cm），而且喷淋管道不宜与风管冲突，施工如果满足规范要求，可以采用。虽然项目现场两种方式均可安装，但是第二种安装方式需要檩条达到足够的厚度才可采用，存在一定的局限性，故推荐采用第一种安装方式。
3.2 仓库消火栓、喷淋管道布置特点
（1）仓库消防环管宜贴外墙布置，易于安装固定，不宜穿越仓库上空。
（2）屋面顶板下喷淋环管应布置在空调管道上面，靠近屋檐，尽量走高，这样可以节约管材，便于安装。
（3）高架仓库为钢结构建筑，柱子为工字钢钢柱。喷淋入户立管一般布置在高架仓库靠近外墙的柱间，此时喷淋立管应该避开柱间交叉的斜支撑，以免导致施工时，立管上面的湿式报警阀组无法安装。
（4）仓库内存储有大量货物，应该注意消防系统不应渍水。
（5）仓库内的消火栓宜靠外墙、走道明装，布置位置应该考虑防止搬运货物的叉车碰撞。
3.3 高架仓库货架内喷淋系统布置特点
给排水消防系统，特别是高架仓库货架内喷淋系统设计、布置与货架结合紧密，在货架安装过程中仔细观摩，并且与现场负责人员进行了深入的沟通，货架内喷淋系统的设计、布置具有以下特点：

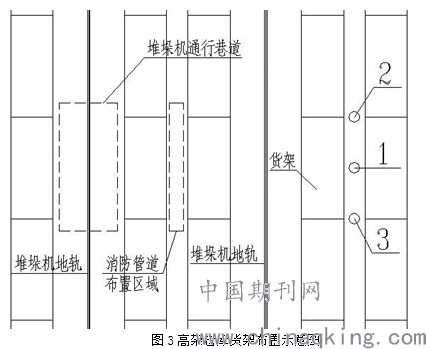

图3高架仓库货架布置示意图
（1）仓库喷淋系统设计应该根据货架的布置形式、参数来设计。
（2）《自动喷水灭火系统设计规范》 对货架内喷淋系统提出了设置要 [2]。高架仓库货架之间通道主要有堆垛机通行巷道（图3中虚线标示），货架外围走道主要考虑工作人员、火灾时消防人员取用消火栓灭火通行要求，外围通道距离至少为0.7m。货架内喷淋系统配水管道（配水立管、配水横支管）不应该布置在堆垛机通行巷道内，应布置在消防管道布置区域（上图中虚线标示）。货架内配水立管直径不应超过100mm。如果立管直径超过100mm，没有布置空间，不宜安装固定。靠拢放置的两个单排货架之间距离（图3中消防管道布置区域）一般至少为0.5m。
（3）货架内喷淋系统配水立管应布置在图3中2、3位置（并排两货架结合部位）。
（4）货架内喷头布置在2、3位置虽然安装没有问题，符合规范，但是发生火灾时，喷头打开喷水，喷头两边的货架立柱可能会遮挡喷头的溅水，影响灭火效果。货架内喷头最佳布置为上图中的1位置（如图3），具有较好的灭火效果。
货架内喷头上方的集热板高低设计位置必须与货架横梁重合，一般集热挡水板顶部应与货架横梁上端平齐。
(5)消防管支架与货架之间只能用螺栓连接，禁止对货架进行钻孔及焊接等任何可能影响设备性能的施工作业；上下托盘之间没有考虑消防水管伸入的问题，所以禁止消防水管或喷头布置在上下托盘之间；货架顶部以上部分的消防主管等重量由屋顶网架或其它结构承担，不能由货架部分承担（货架设计不考虑此部分载荷）。
4.结语
随着医药行业的迅速发展，医药物流中心项目越来越多，物流项目有一些共同特点，物流项目建设可向标准化方向发展。我上述根据工程实际总结的仓库消防系统设计、布置的特点对以后物流项目仓库给排水消防系统设计具有借鉴意义。
参考文献：
[1] 罗志勇. 高架仓库防火设计初探 [J] (GB 50084-2001) 当代教育理论与实践，2010，6（2）：184
[2] 中华人民共和国公安部. 自动喷水灭火系统设计规范(2005年版) (GB 50084-2001) [S]
