摘要:在建筑里面来说,剪力墙的结构是需要研究的重点。文章对建筑剪力墙结构优化设计进行了分析,以供参考。
关键词:框架剪力墙结构;建筑施工技术;建筑
工程概况
肇庆某酒店用楼,于2006年工程完工,房屋用途酒店鉴定面积6223.3㎡总建筑面积18495.0㎡,层数13层,建筑高度48.80m,结构类别:现浇砼框剪结构勘查基本工作1.收集调查:收集相关设计文件、施工资料,调查建筑物的使用历史;2.结构基本情况勘查:结构形式、结构布置、建筑层数、梁柱截面尺寸等;3.结构使用条件勘查:楼屋面荷载、分隔墙布置、使用环境等;4.地基基础勘查:地基变形、上部结构反应(有无倾斜、有无墙体开裂等);5.上部结构表面现状勘查:结构构件有无破损、有无明显的挠度变形,梁柱板及填充墙有无可见裂缝,裂缝的分布、形状、大小等;6.材料性能检测:对结构混凝土的抗压强度采用钻芯取样检测,对结构构件的配筋采用开凿检查方式;7.结构复核计算:复核计算房屋的现状结构,确定结构安全等级,并提出相应的处理措施。
1框架剪力墙结构类型
1.1根据受力情况分类
框架剪力墙在高层建筑中应用比较广泛,由于高层建筑需要较好的采光,因此剪力墙结构需要开一定的洞口。在剪力墙结构中的洞口的大小,对剪力墙结构受力产生直接影响。那么框架剪力墙结构分类根据洞口大小可以分为以下几种:(1)朕肢剪力墙。该类剪力墙体竖向开一些列洞口,洞口较大,对剪力墙整体破坏性比较大。(2)整体剪力墙,没有洞口或者洞口面积占据墙体总面积的15%;(3)小开口整体剪力墙,洞口面积超过整体墙面15%,并且对剪力墙的受力特性影响较小;(4)壁式剪力墙,洞口较大,墙体内力分布接近框架。
1.2根据材料分类
第一,保温墙模剪力墙。保温墙模剪力墙结构与建筑保温工程一同作用系形成了保温结构体系,一方面具有节能性能,另一方面还能够节约成本。保温墙模有空洞,在空洞中建筑混凝土从而形成整体,减少保温层建筑环节,提高施工速度。第二,钢板剪力墙。该种剪力墙体系的优点是重量轻、厚度薄、结构性能好,但是造价比较高。钢板剪力墙是新型抗侧力结构体系,主要由柱和梁形成框架,在框架的内部配置钢板。
2框架剪力墙结构
2.1框架剪力墙结构的含义

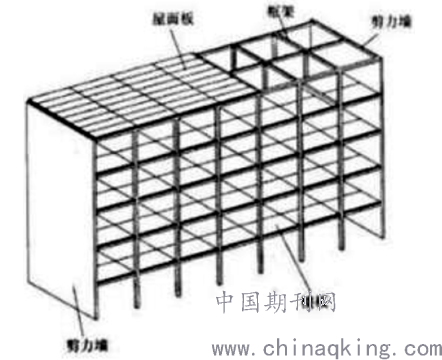

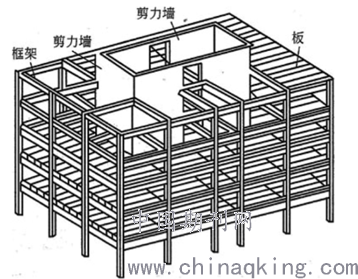

随着城市化进程的不断推进,高层建筑不断兴起,框架剪力墙结构在高层建筑中使用广泛。框架剪力墙结构是在框架结构中设置恰当的剪力墙的结构。由于框架结构与剪力墙结构的混合使用,因此,框架剪力墙结构综合了两者不同抗侧力结构的优点,作为一种新的受力形式,框架与纯框架结构中的框架不同,剪力墙在这种新结构中的也与纯剪力墙结构中有所不同。框架与剪力墙的相互作用,使得在下部楼层,剪力墙承受大部分水平力,而上部分楼层剪力墙的外扩趋势被框架的内敛趋势拉住,两者的相互作用使得上部楼层及时楼层剪力及时较小,由于框架的作用也能呈现出较大的剪力。剪力墙结构能承担各类内部负担,并在与框架的相互作用中控制结构的水平力。框架剪力墙结构如下图所示。
2.2框架剪力墙结构的特点
框架剪力墙结构的施工技术和在整个建筑整体中的应用对于建筑工程的整体质量具有重要影响。框架剪力墙结构综合框架结构的灵活性和剪力墙结构的刚度大的优良特性,框架剪力墙结构能根据框架和剪力墙结构的不同荷载能力和性质,发挥其优良特质,水平力由剪力墙负荷,竖向力由框架负荷。框架剪力墙结构承受力较强,平衡内部受力,提供灵活的建筑空间,具有良好的抗震性能。框架剪力墙结构在具体施工建筑中,既保障了建筑的受力稳定,从而提高建筑的安全性能,又在很大程度上为建筑高层创造了灵活的空间,因此,在高层建筑中受到了广泛的应用。以广东省为例,广东省省属于我国烈度较高的省份,分系列度较高地区的框架剪力墙结构的设计与施工。高烈度区住宅设计不宜设底层车库,分户门应尽量设在楼梯间两侧,为本就开洞削弱较多的纵向剪力墙的设置创造条件。当剪力墙出现超筋或抗剪强度不够时,可以减少墙数量或增大墙洞口,考虑地震力减少的速率可能会大于墙横截面积减少的速度。
3框架剪力墙结构的施工设置
框架剪力墙结构的施工设置主要分为三大部分分别进行施工,即为基础施工部分、建筑主体施工部分和建筑装修施工部分。基础工程施工流程从测量放线和静压管桩开始,经过护坡、验槽、砼垫层和地下室工程,再通过砼养护和墙柱放线流程,最后进行基础土方回填环节。建筑主体施工部分从测量放线开始,经过墙柱钢筋、建筑主体施工部分水电预留预埋环节,再通过梁板模板和墙柱模板施工到梁板钢筋施工等,最终,进行剪力墙结构的建筑工程主体部分的水电预留预埋和建筑工程主体养护。建筑装修施工部分流程从测量放线开始,依次经过装饰二次结构砌筑、防水隔垫施工、内墙抹灰、厨卫施工、建筑外墙贴砖楼梯间装饰装修、天花板刷漆和最后安装门窗。
4框架剪力墙结构的施工技术
框架剪力墙结构的技术受到越来越广泛的应用,以下结合框架剪力墙结构特性,进行探讨框架剪力墙的施工技术和具体工艺。
4.1连梁刚度
框架一剪力墙的连梁刚度可以降低,规范规定不宜小于0.50。必要时可以降低连梁高度,通过减少刚度而降低内力。针对抗剪强度不够的现象,连梁跨高比应该合理保持在4~6之间。当某几层连梁的抗弯超筋时,可以降低不超过20%的弯矩设计值,并将其余部位的连梁弯矩值提高20%,以补偿减少的弯矩,从而满足平衡条件。
4.2钢筋工程施工
钢筋在建筑中使用广泛,因此,钢筋工程涉及到大量的规格不一的钢筋使用。钢筋的质量是否可靠,相应的数量是否符合施工的具体要求,钢筋规格与建筑整体设计要求是否一致等等问题,都是钢筋施工前应确保过关的重点。钢筋使用过程中,容易出现节点繁密,对钢筋的具体安装和浇筑带来技术困难。
针对钢筋的主要问题,采取以下措施加以解决。首先,固定箍筋框,在固定过程中为防止移动,可以借助定型模具的使用,固定工作完成后,应配备专人进行审核,是否符合施工合同的要求和质量保证的要求,从而确保钢筋在施工完成后不出现移位的现象。钢筋焊接过程中,柱竖筋直径偏大的钢筋使用电渣压力焊,直径偏小的钢筋使用绑扎搭接接头,搭接环节注意按照设计要求注意相互间隔距离,并且应该绕开箍筋加密区。钢筋使用中产生梁柱节点,高层建筑由于建筑量的繁重和质量要求因此钢筋使用量很大,梁柱节点也十分密集,混沌杂乱的梁柱节点不利于钢筋的焊接和施工,因此针对梁节柱点的顺序和位置要明确。根据详细的设计图纸和计算机绘图来明确钢筋的梁柱节点,确保大量的梁节柱点的顺序和位置不在建筑施工中混乱,为钢筋施工提供了精确的图纸支持,保证了钢筋施工的科学性,加速了整体建筑施工的进度。为确保钢筋施工的整体有序开展,不仅在施工前要绘制详细明确的图纸,从而有助于钢筋的规格使用和各部位的焊接位置确定,更要在施工现场使用实体样板,严格遵循实体样板的施工,从而确保建筑工程钢筋使用的规范和科学,进而提供工程质量保证。
4.3模板工程施工
模板工程中,注意区分内外模板的长度差别和使用差别,内侧模板比外侧模板的长度短。与此同时,在模板贴近墙体时为了保证墙体不受损伤,在木板与墙体的间隙之间应该垫上海绵,从而使得整个墙体在紧粘模板的同时保持完整。模板浇筑之前,必须深度清理,保证模板的清洁整齐,并且针对模板进行修正,为模板的浇筑打下基础。诸多建筑施工的案例表明,内侧模板在木板浇筑中时常出现偏移的现象,为了有效防止模板的偏移现象在实际模板施工中在内侧模板中放置一个短钢筋头,能有效保障内侧模板的固定,进而使整个模板浇筑顺利。吊装墙模技术的专业性要求高,技术施工中对模板浇筑整体效果影响较大,需要仔细施工,保证钢筋和墙模之间的必要距离,对吊装的安装应该准确把握,不仅从安全精确的角度出发,也要充分考虑美观性和科学性,为整个楼板的安全稳定奠定基础。
4.4混凝土工程施工
混凝土工程对于框架剪力墙结构建筑的安全稳定性和建筑项目的质量保障至关重要,质量优良的混凝土工程能有效加强结构的刚度和提高建筑的抗震性,为促进整体建筑工程奠定基础。一般而言,混凝土工程施工的具体环节应该注意以下要点,首先,对混凝土的材料必须提供质量保障,在施工过程中,如果发现混凝土材料问题,及时提出解决方案,认真更正从而使用符合施工要求的混凝土,保证框架剪力墙结构施工要求的基础过关。混凝土的材料质量是混凝土工程的基础保证。其次,在对混凝土进行调配时,必须严格按照调配的设计比例,保证混凝土的质量,防止造成后期安全问题出现。混凝土的浇筑中,浇筑前应将模板内的垃圾、泥土,钢筋上的油污等杂物清除干净。上述阶段都完成之后,进行后期的混凝土养护,保护施工成果,同时观察硬化的过程,在此阶段,施工人员要合理控制洒水的时间和频率。
5.结论
我国剪力墙的发展,在高层建筑利用过程当中,是实践和理论知识相结合。如果实际情况违背了理论情况的时候,我们要根据当地的建筑特点和地质特点来进行更改。在高层建筑当中,既要节约空间成本,又要控制剪力墙的厚度,另外还要考虑到建筑的安全问题。要合理设计优化高层建筑剪力墙,并结合施工现场实际。本文是笔者建筑结构设计中剪力墙结构设计经验的总结,希望为剪力墙结构设计人员提供些施工现场实际参考,为剪力墙结构设计在建筑结构设计中发挥更好的作用提供思考。
参考文献
[1]李建荣.框架剪力墙结构建筑施工技术的探讨.门窗.2015.06
[2]袁用青.框架剪力墙结构建筑施工技术.江西建材.2016.10
[3]王茂.框架剪力墙结构建筑施工技术在建筑工程中的应用.山东工业技术.2015.12
[4]赖仓.讨论建筑剪力墙的设计.消费导刊2002.3
[5]陈耀.高层建筑剪力墙结构优化设计分析探讨.福建建材.2009.1
论文作者:纪乐
论文发表刊物:《基层建设》2017年第24期
论文发表时间:2017/11/24
