试析工厂供电系统低压配电保护电器的选择论文_张小兵

（神华宁夏煤业集团煤制油分公司电气管理中心宁夏银川 750000）

摘要：在工厂日常生产中，供电系统低压配电保护可降低电力供应突然中断而造成的不利影响，是工厂供电正常与生产安全的保障。本文以《低压配电设计规范》（GB50054-2011）为基础，从供电安全角度入手，对工厂供电系统低压配电保护电器的正确选择进行了简要分析，确保保护电器满足工厂供电系统安全运行需求，减少电力系统故障率。

关键词：保护电器；工厂供电系统；低压配电线路；短路故障保护

前言：

在工厂里，电力能源是工业生产的主要动力，倘若电力供应突然中断，不仅会造成电力设备损坏，还可能产生重大的人员伤亡与经济损失，后果极为严重。为此，正确选择低压配电保护电器是保证工厂供电系统安全运行的基础和前提，对工厂连续生产有着重大的现实意义。根据《低压配电设计规范》（GB50054-2011）相关规定，低压配电线路要安装短路保护、过负载保护、接地故障保护，下面从以上保护入手和设备启动不误动入手，对保护电器正确选择进行了分析，仅供参考借鉴。

一、保护电器选择分析

（一）按照短路保护要求选择保护电器

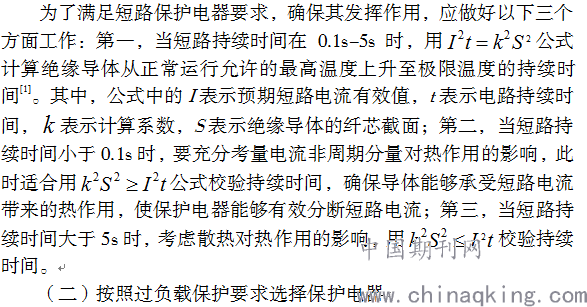

低压配电线路短路保护要求：保护电器要在短路电流对导体和连接件产生的热效应和机械力造成危害之前分断该短路电流。基于以上要求，保护电器要满足下面要求：第一，分断能力大于保护电器安装处德尔预期短路电流；第二，在短路电流使导体温度达到极限前分断该短路电流。
