关键词:钢结构厂房;特点;荷载复核;角隅撑加固;设计
钢结构厂房随着使用时间延长,因自身质量缺陷、灾害影响,可能造成损伤,形成安全隐患,必须进行加固和修复。角隅撑加固,是在框架梁柱的节点处设置斜撑构件,能提高结构的整体刚度、承载力,改善节点的应力状态[1]。和传统加固方案相比,角隅撑加固不用拆卸已经焊好的构件,能保护原钢结构的整体性;也不用对节点加强焊接,可避免再次损害。以下结合实践,探讨了角隅撑在多层钢结构厂房中的加固效果。
1.工程概况
以某工业厂房为例,采用钢结构框架,梁柱节点进行栓焊混合连接。该厂房共有5层,其中1层的高度为4.5m,2-4层为4.2m,5层为3.0m;占地面积约为670m2,建筑面积共计3854m2。该厂房施工期间,编制完善的施工方案,落实安全技术交底,重点对焊接质量进行控制。施工完成后,业主委托有资质的第三方检测结构,对厂房施工质量进行检验。验收结果显示:在部分梁柱的节点处,存在焊接缺陷,例如焊接不充分、焊接不满、出现焊缝等。为了保证厂房后期使用的安全性,必须进行加固处理。
2.钢结构的优势和多层钢结构厂房的特点
2.1 钢结构的优势
总结钢结构的优势有:①质量轻、强度高,能满足大跨度、大荷载的要求。和混凝土结构、砌体结构相比,自重能减轻30%左右,能提高抗震性能。②具有良好的韧性和塑性,钢材对动荷载的适应性更强,即使遇到偶然荷载作用,发生断裂的概率也很小。③钢构件能在工厂内批量生产,且现场安装施工方便,能缩短施工周期,节约人力物力。④钢构件可以循环使用,具有绿色环保的特点,符合国家节能降耗、可持续发展的要求。
2.2 多层钢结构厂房的特点
多层钢结构厂房的特点是:①多层钢结构厂房既能满足生产需要,又方便材料和设备的堆放,荷载承受力能达到2.5-20kN/m2。相比于民用钢结构厂房,承受能力明显提高。②钢结构厂房建设时,经常会有集中荷载、悬挂荷载的情况,受力情况复杂。其中,集中荷载是生产过程中,出现的震动荷载;悬挂荷载主要是设备运输、水电和工艺管线引起的。③民用钢结构厂房的整个结构,多采用对称式,楼板是平面连续的;工业钢结构厂房为了满足生产需要,整个结构是不规则的,会出现楼面开洞、楼面错层的情况,更容易出现扭转力[2]。④多层钢结构厂房的层高普遍较大,常见层高在4-8m之间,由于厂房内部的空间大,使用的柱网也会增大,柱网高度能达到6-18m。
3.原钢结构厂房荷载的复核
3.1 荷载类型
该厂房楼面的恒荷载是4.2kN/m2,活荷载是12.3kN/m2,该地风压是0.56kN/m2;抗震设防烈度是7度,框架的抗震等级是4级;钢材强度为Q345,混凝土强度等级为C35。分析整个钢结构的特点,最终确定荷载组合是:1.2恒荷载+1.4(活荷载+0.6风压),地震带来的影响不大。
3.2 复核计算

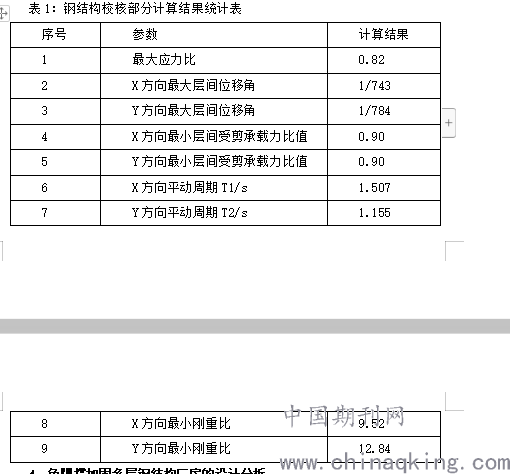

对钢结构框架的荷载组合进行校核,部分指标见下表1。结果显示:主要指标的复核结果均在标准范围内,厂房整体安全性满足设计要求。因此,不需要对钢构件进行拆除,只需对梁柱节点进行加固即可。
4.角隅撑加固多层钢结构厂房的设计分析
4.1 加固方案
对梁柱节点进行加固时,可以采用的方案有:修复焊缝、使用梁翼缘贴板、梁端加腋板等。但是,这些加固方案施工时,需要拆除局部楼板,对原来的焊缝进行清理,然后重新焊接。考虑到该厂房已经完工,采用这些加固方案时,不仅增加了施工难度,还可能导致钢构件出现新损伤,加固成本较高,因此不宜采用[3]。结合钢结构厂房的实际情况,从安全性、技术性、经济性三个方面考虑,经业主、施工企业、第三方监测机构共同商讨,最终决定采用角隅撑加固方案,在梁柱节点附近设置支撑,提高钢结构框架的整体稳定性。
4.2 加固计算

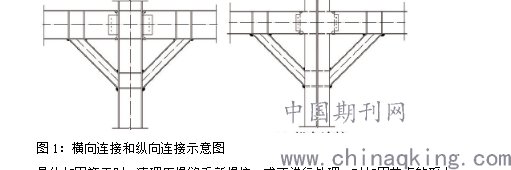

角隅撑的材质是工字钢,尺寸为200mm×200mm×8mm×12mm。加固时,位置是梁距离柱中心线的水平间距为1200mm、柱距离梁中心线的垂直间距为1200mm,按照45°设置角隅撑。以H型钢柱和梁体为例,连接方式见图1。
图1:横向连接和纵向连接示意图

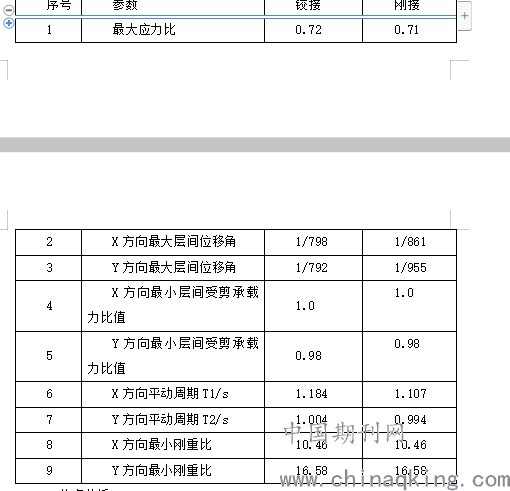

具体加固施工时,清理原焊缝重新焊接,或不进行处理,对加固节点的受力性能影响不大,因此不再进行清理和修复。其中,加固类型包括两种:一种是铰接,另一种是刚接,加固后的计算结果见下表2。分析可知,加固后结构应力、位移均明显减小,各项指标满足规范要求。
4.3 节点分析
为了分析角隅撑和梁柱节点的受力情况,避免存在薄弱部位,选择其中最不利的部位作为对象,对梁柱节点的荷载情况进行模拟分析[4]。结合本工程的实际情况,最不利钢结构框架是1层5轴,最不利荷载节点是5轴和B轴的连接处。利用PKPM分析软件和ABAQUS连接器,构件受力采用板单元,钢材本构关系采用理想弹性模型,缺陷因子为1/1000,分别按照铰接、刚接建立模型。其中,建立铰接模型时,利用铰接功能模块;建立刚接模型时,利用绑定约束功能模块。按照构件的内力比例缓慢加载,直至钢结构屈服。结果显示:
第一,梁柱节点铰接时,施加荷载达到设计值,可见节点、梁端的应力是均匀分布的,且整体数值较小,最大的应力位于角隅撑外侧、主梁的翼缘处。施加荷载为设计值的1.2倍时,节点和梁端区域的应力分布基本没有变化,高应力区向跨中发展,主梁的翼缘处出现屈服。施加荷载为设计值的1.3倍时,节点处的应力分布基本没有变化,角隅撑下方柱的应力增大,应力最大值出现在主梁的腹板区域,呈现出屈服状态。
第二,梁柱节点刚接时,施加荷载达到设计值,节点处的应力小、分布均匀,梁端翼缘的应力高于铰接情况,最大应力位于角隅撑外侧、主梁的翼缘处。施加荷载为设计值的1.2倍时,梁翼缘部位的应力明显增大,但没有屈服。施加荷载为设计值的1.3倍时,角隅撑下方柱的应力继续增大,应力最大值出现在主梁的腹板区域,呈现出屈服状态。
总结来看,梁柱铰接节点、刚接节点,其屈服过程基本一致,钢构件的承载力相近;最大应力均出现在角隅撑外侧、主梁的翼缘处;随着荷载加大,均是梁构件先出现屈服,满足强柱弱梁、强节点弱构件的要求[5]。
结语:
综上所述,多层钢结构厂房在工业建筑领域应用普遍,针对梁柱节点的焊接缺陷问题,可采用角隅撑加固方案,提高钢结构的承载力,满足安全性要求。文章结合工程案例,介绍了角隅撑加固方案,结果显示加固后结构应力、位移均明显减小,各项指标满足规范要求。希望通过本文,为类似加固工程提供借鉴,提高多层钢结构厂房的安全性和耐久性。
参考文献:
[1]王竹林,柳锋,毛苗波.角隅撑加固多层钢结构厂房的设计与分析[J].山东建筑大学学报,2019,34(3):38-41,56.
[2]曹宇星.多层钢结构工业厂房结构设计要点概论[J].四川水泥,2019,(7):57.
[3]罗柳怡.多层钢结构工业厂房结构设计探析[J].建筑·建材·装饰,2018,(24):193,206.
[4]吴智华.单层多跨钢结构厂房的结构设计及地震作用分析[J].科技创新与应用,2019,(14):91-92.
[5]李轶鹏,王元清,王秀丽,等.钢结构的粘钢加固技术及其工程应用[J].工业建筑,2017,47(11):202-206
