常用电子元器件的检测经验和方法论文_吴锡标

(中山远方电子测试技术服务有限公司 广东中山 528415)

摘要:在电子产品检测及调试过程中,电子元器件的检测和维护是非常关键的业务,只有建立健全有效的检测机制和管理措施,优化参数分析效果,才能着重判断电子元器件的常规化运行效果,并结合不同方式对电子元器件进行综合性判定。本文对电阻器、电容器、电压器等电子元器件检测经验和方法展开了深度分析,旨在为研究人员提供更加有价值的参考建议。

关键词:电子元器件;检测;经验;方法

一、电阻器的检验经验和方法

在对电阻器进行检验的过程中,要提高检验机制的实效性和稳定性,从而保证检验数据符合标准。

第一,对固定电阻器进行检测。需要检测人员将两表笔放置在电阻两端引脚相接的位置,从而有效测定电阻值的具体数据。为了进一步提高测量的实际精度,要结合测量电阻标称值要求进行量程选择,保证读数和标称数值,误差范围分别为±5%、±10%或者是±20%。针对超出误差标准范围的数值,要考虑电阻值改变的因素。

第二,要对电位器进行集中检测,主要利用的就是万用表,欧姆档测量在“1”或者是“2”之间,并将电位器转轴按照逆时针方向进行旋转,顺时针慢慢旋转轴柄的同时,电阻值也会逐渐增大,表头的指针会处于平稳移动的状态。只有将轴柄旋转到“3”档位时,阻值才能接近电位器的标称值。需要注意的是,在应用万用表时,若指针在电位器轴柄转动的过程中出现跳动情况,则判定活动接触点接触不良。

第三,对压敏电阻进行检测,需要借助万用表进行测定,应用 档测量压敏电阻两个引脚之间的正向绝缘电阻和反向绝缘电阻,只有当数值均为无穷大才能表明其运行正常,否则会造成漏电流偏大的问题。若是测量出的数值非常小,则说明整个压敏电阻损坏,不能继续使用[1]。

第四,对光敏电阻进行检测,首先要将光敏电阻的透光区域用黑纸片盖住,利用万用表进行测量时数据接近无穷大,这是标注其光敏电阻性能较好的方式,若是数值较小,则表明其光敏电阻出现了故障,甚至是已经存在烧穿损坏的问题,会对其继续使用造成严重的影响。然后,要利用光源对光敏电阻的透光窗口进行测定和分析,若是万用电表阻值明显减少,就说明其整体光敏电阻性能较好,若是数值较大,则说明电阻内部已经存在损坏的问题,不能继续使用。

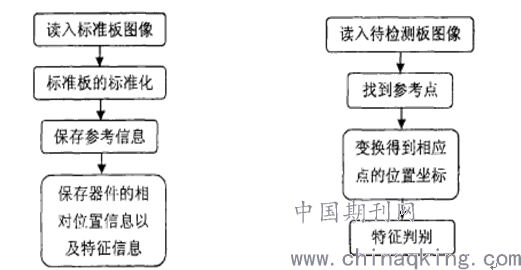

a 标准信息的生成过程 b 检测过程

图一:基于元器件特征的检测流程

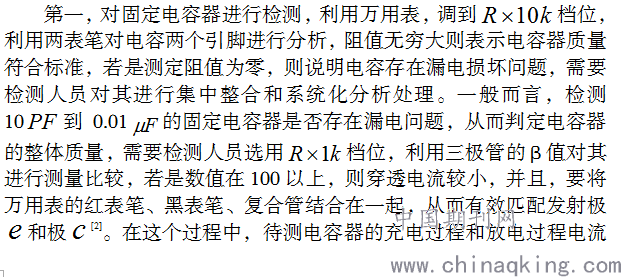

一、电容器的检验经验和方法

在电容器检验机制建立和运行过程中,要针对具体情况提高检验效率和整体水平。

论文作者:吴锡标

论文发表刊物:《电力设备》2017年第18期

论文发表时间:2017/11/6
