剩余电流保护器错误接线分析论文_王瑞1,王环2

1.国网定西市安定区供电公司；2.国网定西供电公司

摘要：本文通过剩余电流保护器的动作原理阐述，以图形分析的形式直观地总结了各种可能导致剩余电流保护器误动、拒动，甚至引发触电危险的错误接线形式，在工程实践中具有理论指导意义和实用价值。

关键词：剩余电流保护器 原理 图形分析

1 引言

作为一种保护装置，剩余电流装置（简称漏保，图示符号以RCD表示）因其安装简单且费用不高，被广泛应用于低压配电系统。实际应用中由于对原理掌握不透彻造成的接线错误导致人身伤害和设备损坏或者经济损失的例子屡见不鲜，原因复杂排查困难。因此关于剩余电流保护器的安装和运行维护问题受到了越来越多的关注，本文以此为契机，通过工程实践中发现的问题，深入分析了各种错误接线形式。

2剩余电流保护器的原理分析

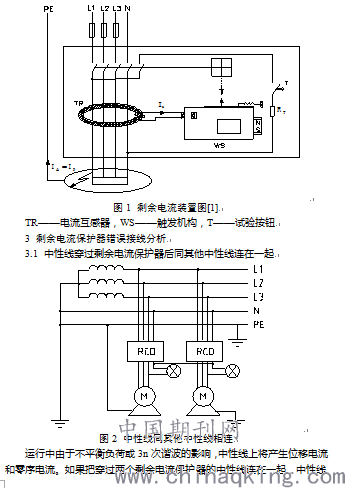

剩余电流保护器由主开关、 试验回路、零序电流互感器、触发机构(漏电脱扣器)等几部分组成。工作原理如图1所示,被保护回路的相线和 N 线均从剩余电流保护器的零序电流互感器磁回路中穿过,而 PE 线 (或 PEN 线) 必须从零序电流互感器磁回路外经过。当回路正常运行时, 通过零序电流互感器磁回路的电流相量总和为零,即剩余电流 ，铁芯中没有交变磁通。如有不平衡电流且超过了装置的定值，将会触发二次侧的电磁力，断开主开关。

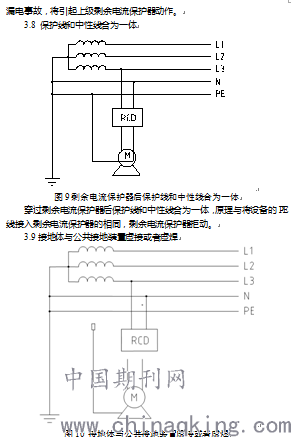

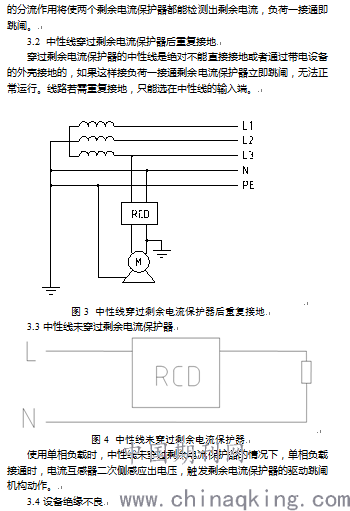

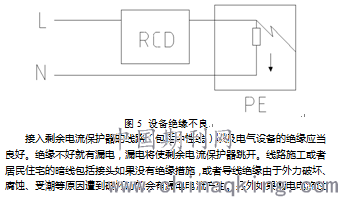

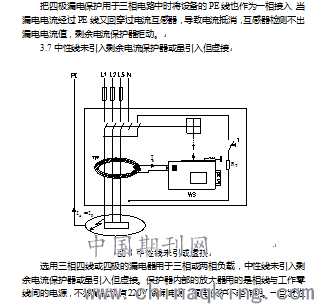

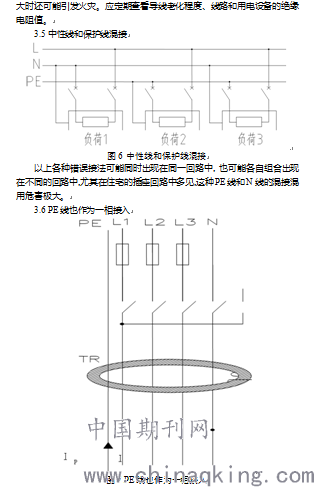

施工队施工过程中没有将居民家中的接地体与公共接地装置有效连接，如发生接地故障或者用电设备的金属外壳带电的情况，剩余电流保护器无法跳开，甚至可能危及人身安全。应采用螺帽或焊接的方式使其可靠连接或采用铜线接地网连接。

3.10 未装设PE线

农村低压居民的进户线只有相线和零线，没有PE线，但是一般都有使用三孔插座，如果有的居民没有装设接地线，正常情况下设备的金属外壳上都会有感应电压，故障情况下更是会发生人触电身亡而后漏电保护才跳开的现象。应装设接地线或接地装置，接线方式可采用TN-C-S系统或TT系统。

3.11用户短接或者拆除剩余电流保护器

由于用户表下线绝缘老化、私拉乱接和无接地线等原因，导致漏电保护频繁跳闸或者根本不跳，就感觉漏电保护用起来不方便或者没有用处，于是将剩余电流保护器短接或者拆除，这是很危险的。应给用户做好安全用电宣传，避免走极端，既不能短接或拆除，也不能取代其他的保护措施。

4 结论

本文结合剩余电流保护器的原理图，分析了工程实践中遇到的各种错误接线导致保护器跳闸、误动以及拒动的原因，为工程实践提供了理论指导，具有参考价值和实用性。

参考文献

[1] Czapp S. Protection Against Electric Shock Using Residual Current Devices in Circuits with Electronic Equipment ,ELECTRONICS AND ELECTRICAL ENGINEERING,2007. Nr. 4(76)

论文作者:王瑞1,王环2

论文发表刊物:《基层建设》2019年第28期

论文发表时间:2020/1/14
