摘要：地砖地面是建筑工程中常见离散型板块材料地面，而地砖排砖是地砖地面工程关键一环，传统方式利用cad排砖方式，存在编辑、调整困难，工程量不能自动汇总、工作效率低等不足，造成地砖地面工程排砖图指导性不强、材料计划与实际需求不一致、地砖损耗大等。用bim技术的理念，利用revit软件，对每块地砖建立模型，通过对地砖模型信息的管理和应用，实现地砖排砖、工程量自动汇总统计、限额领料管理、工厂化集中加工、余料充分利用等，达到提高效率、降低损耗、提高效益的目的。
关键词：bim；地砖地面
Bim技术在地砖地面工程中的应用分为建模型和模型应用两个阶段：1.建模型 2.模型应用
1.建模型
地砖地面建模型常见软件有revit系列软件和archcad软件，建模过程与地砖地面工程实际施工过程基本相同。
1.1建模型流程
建楼层-对应施工过程-结构施工；导入（链接）底图-对应施工过程-确定地砖地面区域
设置地砖属性-对应施工过程-地砖选样确定；绘制、编制地砖模型-对应施工过程-现场地砖施工；模型保存-对应施工过程-检验批、分项验收。
建模型操作（以revit2015软件为例）。建模型之前，首先要打开软件，利用建筑模板新建一个项目并保存。建楼层：在项目浏览器内选择面（东、南、西、北任一个均可），然后在立面内通过标高命令建楼层，楼层标高与设计保持一致。底图处理：现阶段工程电子版图纸绝大部分是cad图，导入（链接）图前，应对图进行处理：分割底图、对原点、清理无关项目。分割底图：一般项目电子版图纸平面、立面、节点等图均在一个cad文件内。作为底图使用的cad图一般是楼层平面图，其它图可不导入（链接），其它图的导入（链接）易造成模型运行计算缓慢，且易造成识图混乱。分割底图一般采用复制所需图纸，新建cad图的方式。对原点：revit软件原点和cad软件原点一致，对原点确保导入（链接）后，项目原点一致，各构建相对位置关系准确。导入（链接）底图（以某项目首层为例）：导入（链接）底图前，revit项目中以项目基点（测量点）为控制点，绘制控制轴线（选择①轴为控制轴线，交点为原点）。
1.2绘制、编辑地砖模型
绘制地砖模型前应先熟悉各房间几区域地面做法，确定那些房间或区域是地砖地面。
用玻璃斜窗命令绘制地砖：点击工具栏建筑，找到屋顶并打开，在下拉菜单内找到迹线
屋顶打开，会出现以下弹窗，选择1层（需绘制模型的楼层），确定。在属性栏中选择玻璃斜窗，将定义坡度内“√”取消，悬挑长度设为0.
新建地砖：点击玻璃斜窗，编辑类型，复制并重命名，重命名为800*800地砖.属性设置：幕墙嵌板选择“地砖800*800”网格1、网格2均选择固定距离，距离设置为802（含灰缝宽度），网格1、网格2竖梃均选择2mm灰缝。
绘制地砖模型：选定地砖绘制房间（以协调室为例）。在工具栏内，绘制区域，点击直线，用直线沿“协调室”边界绘制地砖边界，绘制完成后，点击绿色√。模型绘制完成。
模型编辑：可以编辑地砖对齐方式，地砖对齐可以理解为地砖从哪里开始铺砖。软件中提供了左下、左中、左上、上中、中中、下中、右上、右中、右下九种对齐方式。点击绘制地砖模型区域边缘，选中模型，中部会出现一个“田”字型标签，点击该标签，即出现对齐方式选择箭头标签，点击箭头即可编辑地砖对齐方式。
模型编辑：也可通过修改网格（灰缝）偏移量来编辑灰缝位置，调整地面砖拍砖。首先点击地砖模型边缘，选中，然后修改属性栏中网格偏移距离。
模型保存
2.模型应用
现阶段模型应用软件主要有revit软件和bim5d软件两种，根据地砖地面工程实际需求和现有软件功能主要技术应用在提取工程量、出地砖排版图、根据排版图进行施工三个方面。（以revit软件，提取总工程量为例）
2.1提取工程量
提取工程量流程：1.提取原始数据 2.原始数据处理 3.出具料单
提取原始数据
按工程需求，地砖按“块（片）”提取，即提取每一块（片）地砖尺寸。打开“明细表/数量”，在类别内选择幕墙嵌板，名称命名为：地砖明细表。
字段选择：族、族与类型、高度、宽度、面积、说明（说明内已设置楼层信息）六项参数。
过滤器：提取某种特定需求的工程量时设置，提取总工程量可不设，使用方法见软件操作。
排序/成组：提取总工程量可不设置，其它按需求设置详见软件操作。
格式：高度、宽度、面积计量单位，高度、宽度设置为mm，面积计量单位设置为㎡。
原始数据处理原则：根据工程实际需求即加工特点，同时考虑现场误差和工艺条件要求，确定以下原则：地砖长度统一为标准砖长度尺寸（如：800）.地砖宽度取整数。800地砖取200，400，500，600、700、800，不足200的按200取值。
异形砖按标准砖计算。（如800*800）
原始数据处理：revit软件自身数据处理功能不足，利用excel表格强大的数据处理能力进行数据处理更有效。
1）数据处理流程：
1.导出原始数据 2.原始数据导入excel表 3.数据处理 4.形成有效报表
2）导出原始数据
点击菜单栏左上角revit软件图标，在下拉菜单中找到“导出”，点击，在弹出菜单中点击报告，在弹出菜单中点击明细表。
导出的明细表为“.txt”文件，将文件保存。文件命名为地砖明细表。
3）原始数据导入excel表。

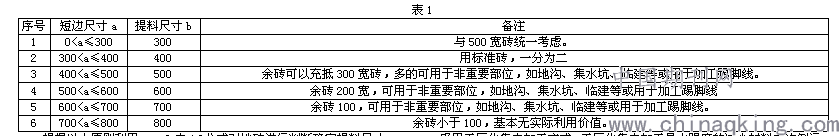

打开excel表，将导出的地砖明细表复制粘贴至excel表内或采用excel打开导出的地砖明细表。对地砖提料尺寸判断原则（以800地砖为例，：基本不出现小于300宽砖）：
.png)
根据以上原则利用excel中if公式对地砖进行判断确定提料尺寸。
4）汇总每种规格地砖数量
根据对砖尺寸判定原则，地砖共6中规格：300*800、400*800、500*800、600*800、700*800、800*800，对每一种规格地砖进行汇总。利用excel表中分类汇总功能，以“提料尺寸”为分类字段，汇总方式选择“计数”，汇总项选择“提料尺寸”进行分类汇总。
5）形成有效报表
根据汇总表各地砖规格数量，对数据进行优化，形成提料单和地砖加工单。
形成提料单（物资计划单）：加工非标砖（如500*800、踢脚线等）宜采用工厂化集中加工方式，工厂化集中加工最大限度的减少材料二次倒运，对余料的利用起到决定性作用。
2.2出地砖排砖图
地砖模型建成后，可以出地面排砖图，指导工程施工。出排砖图常见有以下2中方式：
通过截图出拍砖图。打开模型，选取出排砖图楼层、房间或区域，直接施工截图方式出排砖图。导出cad排砖图，利用软件中“导出”功能，导出cad版排砖图。
参考文献
[1]廖小烽 王军峰 REVIT2013/2014 建筑设计火星课堂 人民邮电出版社 第一版
论文作者:赵永生
论文发表刊物:《建筑学研究前沿》2018年第26期
论文发表时间:2018/12/13
