临汾供电公司二次检修室
一、检查过程
月 25 日监控站后台频发“1 号主变高压侧合并单元 B 套接收 B 套智能终端 GOOSE 中断”动作复归报文，保护人员到现场时告警报文已经复归，现场检查 1 号主变及 1 号主变合并单元、智能终端装置运行正常。
现场“1 号主变高压侧测控合并单元 B 套接收智能终端 GOOSE 中断”报文持续时间为 20ms 左右，现场无法用试验仪器判断故障是由于合并单元 GOOSE 接收口故障还是智能终端 GOOSE 发送口故障引起。
首先更换合并单元接收口与智能终端发送口之间跳线，更换后观察，“1 号主变高压侧测控合并单元B 套接收智能终端GOOSE 中断” 继续动作复归。更换智能终端 GOOSE 发送口，由 2-0 口倒接至 3-0 口，观察未再出现“1 号主变高压侧测控合并单元 B 套接收智能终端GOOSE 中断”断链信息。
月 13 日现场发出“1 号主变高压侧合并单元 B 套接收 B 套智能终端 GOOSE 中断”光字及报文并未复归，现场检查连接合并单元与智能终端间光纤正常，用凯默试验仪器测试智能终端发送口功率 为-15dbm，符合要求（-20dbm 至-14dbm），GOOSE 报文接收测试， 接收报文正常，未存在丢帧的现象，结合上述实验确认 201 B 套合并单元 CPU 板故障导致号主变高压侧合并单元 B 套接收 B 套智能终端GOOSE 中断。
二、智能变电站一次设备不停电更换合并单元CPU 流程
实施二次安措退出相关保护（安居站退出 1 号主变B 套PCS978 保护、220kV B 套母差 PCS915 保护），投入 201 B 套合并单元、1 号主变B 套PCS978 保护、220kV B 套母差PCS915 保护置检修压板。
断开合并单元 CPU 背板所有光纤。
保护厂家召唤合并单元 CID 配置。
断开合并单元装置电源，更换 CPU 插件，并将原合并单元 CID 配置下装。
恢复合并单元背板光纤。
检查 220kV A 套母差 BP2C 保护与 220kV B 套母差 PCS915 保护母线电压幅值及相位是否一致、201 间隔电流采样幅值及相位是否一致、是否有差流、装置有无告警信息，验证合并单元 CPU 3-1 口采样发送正确。
检查1 号主变A套 PRS778 保护与1 号主变B套 PCS978 保护高压侧电压幅值与相位是否一致、电流采样幅值及相位是否一致、差 流是否正常、装置有无告警信息，验证合并单元 CPU 3-0 口采样发送正确。
检查主变录波器 B 套 201 断路器采样、网分装置 B 套 201 断路器采样是否与录波器 A 套 201 断路器采样、网分装置 A 套 201 断路器采样幅值及相位是否一致，验证合并单元 CPU 3-2 口采样发送正确。
步骤 6、步骤 7、步骤 8 检查正确后投入 220kV B 套母差PCS915 保护、1 号主变B 套PCS978 主变保护。
退掉 201 B 套合并单元、1 号主变B 套PCS978 保护、220kV B 套母差PCS915 保护置检修压板。
.png)
201 测控装置电流采用 201 A 套合并单元，本次更换 201 B 套合并单元不影响 201 断路器遥测；
201 计量电流采用 201 A 套合并单元，本次更换 201 B 套合并单元
不影响 201 断路器电度表；
三、智能变电站压板投退说明
智能变电站压板投退坚持“出口压板先退后投”的原则，出口 压板投入前应先检查相关继电保护设备是否正常。
装置退出运行应严格执行先“出口压板”，再“功能压板”， 最后“SV 压板”的顺序进行操作。
操作 GOOSE 软压板、SV 软压板、保护功能软压板时，一般通过当地监控系统完成，操作前、后均应核对压板实际状态，SV、GOOSE 压板每操作一步完成后，确认压板位置及报文正确无异常。
正常运行时，严禁投入合并单元、智能终端、继电保护装置等 检修压板。运行人员严禁在任何情况下操作继电保护设备检修硬压板。
附件：

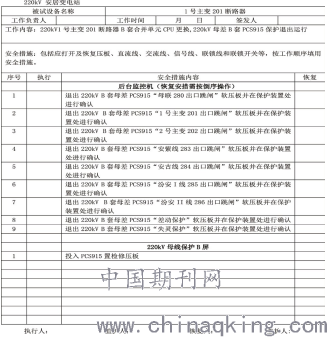

智能变电站一次设备不停电更换合并单元 CPU 二次安全措施票 (
以母差保护退出为例）
附件：
论文作者:王瑞雪
论文发表刊物:《福光技术》2019年32期
论文发表时间:2020/3/14
